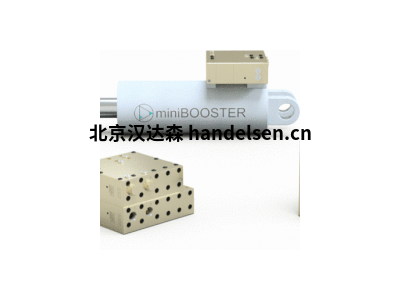

miniBOOSTER增压器HC2-3.2-B-1型号简介
| 武志鹏 QQ：2850590584 手机：17718588643 电话：010-64714988-214 传真：010-64714988668 邮件：tk3@handelsen.cn |
 |
MiniBOOSTER 成立于 1994 年 1 月 1 日。公司名称为 Iversen Hydraulics ApS。2000 年，公司更名为 miniBOOSTER Hydraulics A/S。在这期间，miniBOOSTER 产品逐渐被各个领域采用，并开发出产品应用程序。因此，我们成功地成长为全球往复式增压器制造商，产品通过全球销售网络行销世界各地。现在，miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证，并且骄傲地成为几大关键应用领域的认可
基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。
型号 增压系数 i 泄流阀 连接 型号
HC2 1.5 A = (无) / A 型 9 HC21.5A 1
HC2版本：11个不同的强化因素
P IN：20-207 bar(入口压力)
PH：最大800 bar(出口压力)
PRETURN：尽可能低(回油箱压力)
POUTLET：PH =(PIN - PRETURN) (强化)
安装：内联管
配件：可提供先导式卸料阀
A模型=没有放泄阀
B型=带放空阀
G模型=直接按比例控制
描述
HC2-9是一款紧凑型液压滤芯miniBOOSTER，重量只有1.0公斤。 适用于需要将装置安装在歧管，气缸或其他装置上或其中的特殊应用场合。
HC2-9将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。
流量
Intensification factor
iMax. outlet flow
l/minMax. inlet flow
l/min
1.21.28.0
1.51.08.0
2.02.012.0
2.82.213.0
3.22.515.0
4.02.014.0
5.01.614.0
6.61.313.0
9.00.913.0
13.00.612.0
20.00.312.0
外形尺寸
功能
基本操作在功能图中进行了说明。 油通过方向阀CV进入IN端口，通过止回阀KV1，KV2和DV自由流动到高压侧H.在这种情况下，通过增压器的最大流量实现了快速前进功能。
当在高压侧H达到泵压时，阀KV1，KV2和DV将关闭。 最终压力将由摆动泵单元OP实现。 当达到高压侧H的最终压力时，装置将自动失速。 如果由于消耗或泄漏导致高压侧压力降，则OP阀将自动运行以保持最终压力。
在系统压力下，液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器，然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力，高压侧 H 的压力增加，直至达到液压泵提供的压力。达到液压泵提供的压力后，止回阀 KV1 和 DV 关闭，液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后，活塞向下运动。
当活塞向下运动到***底端后，先导供油 1 压力增大，从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2，活塞向上运动，从而以更大的压力输送流体。***终，压力由低压活塞 LP 与高压活塞 HP 的空间比决定。
一旦高压活塞 HP 运动到顶端，先导供油 1 将连接到油箱，双稳态阀 BV1 返回原始位置，循环重复进行，直至到达要求的终端压力。达到终端压力后，增压器停止运行，并且只有在需要维持高压侧 H 的压力时才再次运行。
压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源，将端口 IN 连接到油箱，先导供油 3 的压力将会增大，从而允许高压侧 H 的流体流回油箱。
MiniBOOSTER增压器HC2-3.2-B-1参数介绍
MiniBOOSTER增压器HC2-3.2-B-1参数介绍
MiniBOOSTER 产品分类
1. 不锈钢增压器5个系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型号：HC7W 6.6 A 11）
A系列HC1W 型号：HC1W1.2A 1
2. 带滤芯增压器4个系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型号：HC7-9 6.6 B 9）
3. 双媒介增压器3个系列：HC2D系列（示例型号：HC2DHW4A 1），HC6D系列，HC9D系列（示例型号：HC9D2W 5.2 A 1）
4. 油增压-HC增压器： HC1系列，HC2系列（示例型号：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增强系统-HC增压器4个系列：HC22系列，HC25系列（示例型号：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型号：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增压系统M-HC增压器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型号：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便携式增压器系统 M-HC7 800bar系列，便携式增压器系统 M-HC7 2000bar系列，增压器系统 M-HC6系列
德国SITEMA是世界一家专门从事开发和生产夹紧线性刹车轮燃料棒的单位。SITEMA重点放在这些安全有关的产品，是安全装置强大的系统提供商，拥有广泛的产品，为每一种应用提供zui佳的解决方案。产品包括：SITEMA夹紧装置，SITEMA安全制动器，SITEMA安全锁，SITEMA气缸等。继在1979年的基础， SITEMA制订了*个全球发电系统所需的高制动*直接在表面的圆柱轴解除。这在新技术的基础上形成完善夹紧装置广泛的任务。SITEMA具备的质量管理系统符合ISO 9001证书。每个夹紧装置在加工完成后都要接受功能和夹持力检查。创建的检测报告被归档，因此也可以供客户使用。
德国SITEMA夹紧装置产品范围：
德国SITEMA夹紧装置、SITEMA制动器、SITEMA安全制动器、SITEMA线性制动器、SITEMA安全锁、SITEMA安全液压锁、SITEMA气缸、SITEMA、SITEMA拉杆锁定装置、SITEMA定位装置、SITEMA合模头板、SITEMA安全夹、SITEMA气动安全闸、SITEMA安全保护器
德国SITEMA KR 025 30夹紧装置系列介绍
SITEMA安全固定器 夹紧装置
包括：K,KR，KRP...系列
一个负载方向，液压或气动致动，10KN-1000KN负荷
1、液压拉伸负荷
KR 025 30 、KR 028 30 、KR 040 30 、KR 050 30 、KR 056 30
KR 063 30 、KR 070 30 、KR 080 30
K 090 30 、K 100 30 、K 110 30 、K 125 30 、K 140 30 、K 160 30 、K 180 30 、K 200 30
2、液压拉伸负荷
KR 025 35 、KR 040 35 、KR 056 35 、KR 063 35 、KR 080 35
K 100 35 、K 125 35 、K 140 35 、K 160 35 、K 200 35 、K 220 35
3、气动的压缩载荷
KR 025 31 、KR 028 31 、KR 040 31 、KR 056 31 、KR 080 31 、KR 100 21
4、气动拉伸负荷
KR 025 36 、KR 040 36 、KR 056 36 、KR 080 36
SITEMA安全固定器夹紧装置
SITEMA安全制动器
安全制动器KSP系列，一个负载方向，气动执行器，载重达30KN
KSP 016 01 、KSP 022 01 、KSP 022 02 、KSP 025 01 、KSP 028 02 、KSP 032 01
SITEMA安全锁
KRG，KRG系列，一个负载方向，液压或气动执行机构，2千牛到500千牛负荷
1、液压安全锁
KRG 018 01 、KRG 022 01 、KRG 028 01 、KRG 036 01 、KRG 045 01
KRG 056 01 、KRG 070 01 、KRG 090 01 、KRG 110 01
2、气动安全锁
KRGP 016 20 、KRGP 022 20 、KRGP 028 20
SITEMA锁定装置
KFH，KFP，KB...系列，两种载荷方向，液压或气动执行机构，载荷从1千牛到1500千牛
