ROLLON滚珠轴承滚子曲线导轨CKR系列技术资料

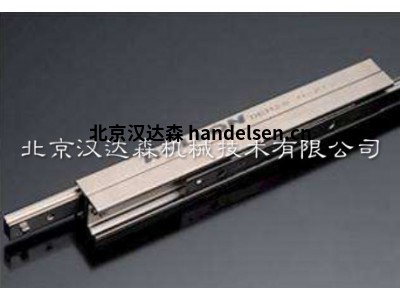

　　配有径向滚珠轴承滚轮的曲线滑轨(固定和可变半径)

　　产品描述

　　有径向滚珠轴承滚轮的多功能、创新性曲线滑轨。这种曲线滑轨有不同的版本，有固定或可变半径。CURVILINE 很适合诸如弯曲的机器外壳、列车或轮船的门系统，或定制化的包装装置之类的应用。

　　两种滑轨宽度：16 mm 和 23 mm

　　按照 ISO 2081 标准镀锌的滑轨和滑块

　　行程超过 3000 mm

　　在一条导轨中有直线和曲线路径

　　滑块配有四个滚轮，成对排列，在滑轨的整个长度上保持预加载

　　图纸上的零件可以为每个应用进行定制

　　Curviline 曲线滑轨产品系列用于所有非直线运动应用。这种曲线滑轨有两种宽度，按照客户的设计进行制作。单一的滑轨可以同时有曲线段和直线段。

　　Curviline 曲线滑轨的主要应用领域：

　　铁路

　　军舰

　　包装

　　食品及饮料

　　主要特性

　　Curvilinear guides, curved linear guides, curvilinear guides ball bearing rollers, curviline, Rollon, linear bearing, linear guide

　　淬火滚道具有长使用寿命

　　Curvilinear guides, curved linear guides, curvilinear guides ball bearing rollers, curviline, Rollon, linear bearing, linear guide

　　由于半径可恒定/可变，设计自由

　　Curvilinear guides, curved linear guides, curvilinear guides ball bearing rollers, curviline, Rollon, linear bearing, linear guide

　　防腐蚀

　　技术特性

　　可选滑轨宽度：CKR01/CVR01：16.5 mm(0.65 in);CKR05/CVR05：23 mm(0.91 in)

　　滑块在滑轨上的最大运行速度：1.5 m/s(59 in/s)(取决于应用)

　　最大加速度：2 m/s2(78 in/s2)(取决于应用)

　　滑轨的最大有效长度：3,240 mm(127.56 in)

　　最大遍历长度：CCT08：3,170 mm(124.8 in);CCT11：3,140 mm(123.62 in)

　　两种规格的最小半径：120 mm(4.72 in)。

　　半径公差：+/- 0.5 mm(0.02 in)，角度公差：+/- 1°

　　温度范围：-20 ℃ 至 +80 ℃ (-4 ℉ 至 +176 ℉)

　　镀锌滑轨和滑块(Rollon Alloy 合金);按要求提高防腐蚀保护

　　滑轨材料：C43

　　滑块体材料：Fe360

　　滚子材料：100Cr6

　　终生润滑的滚轮销
