Icar LNK-P1X系列功率电容器参数介绍

刘洋 QQ：2850590582   手机：17744536447 电话：010-64714988-213 传真：010-64714988668 邮件：-@handelsen.cn

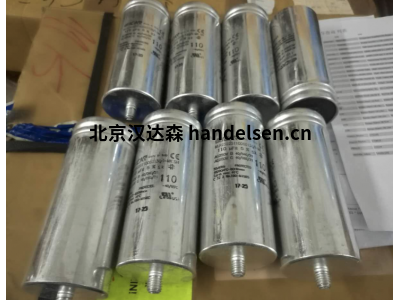

 　　Icar LNK-P1X系列功率电容器

　　电容器由填充有干树脂的金属化聚丙烯绕组组成。该技术具有许多优点：

　　·高直流电压负载能力;

　　·电容比体积比高;

　　·承受浪涌电流的能力强;

　　·很好的自我修复特性。

　　电容容差：±10%，根据要求±5%

　　使用寿命：在70°C热点和Un

　　故障率下的100.000小时：100FIT

　　工作温度：-40 / + 70°C

　　热点85°C

　　________________________________________

　　信息

　　• 紧凑设计

　　• 低损耗

　　• 高纹波电流

　　• 干式技术即没有泄漏问题

　　• 根据UL94的自熄性树脂和塑料

　　类别：直流母线功率电容器

　　产品型号：

　　Icar LNK-P1X-45-70，电容C(μF)：45，额定直流电压(V)：700

　　Icar LNK-P1X-30-90，电容C(μF)：30，额定直流电压(V)：900

　　Icar LNK-P1X-25-100，电容C(μF)：25，额定直流电压(V)：1000

　　Icar LNK-P1X-22-110，电容C(μF)：22，额定直流电压(V)：1100

　　Icar LNK-P1X-16-125，电容C(μF)：16，额定直流电压(V)：1250

　　Icar LNK-P1X-10-145，电容C(μF)：10，额定直流电压(V)：1450

　　Icar LNK-P1X-7,5-180，电容C(μF)：7.5，额定直流电压(V)：1800

　　Icar LNK-P1X系列功率电容器

　　公司简介

　　北京汉达森机械技术有限公司是一家专业从事欧洲工业产品进口贸易的公司。主要产品有工业自动化设备、机电设备、液压设备、电气设备和零部件等产品。公司总部于2007年在德国成立。公司自成立以来，一直以德国公司的身份为国内一些贸易商，设备商及终端客户提供产品代购服务。

　　我们的优势：

　　1)渠道广泛，国内有代理，或者有客户保护厂家不卖的产品，只要您能提供型号，我们同样可以从德国的分销商来采购。

　　2)价格合理，绕过层层代理，最大限度的让利给客户。

　　3)直接从德国厂家采购，保证所有产品均为原装正品。

　　4)德国仓库每周三统一拼箱发货，极大节约了物流成本。

　　5)德国工程师为您提供专业的售前及售后技术咨询服务。

　　北京汉达森德国本土采购，拼箱发货报关

　　Icar LNK–P2T系列电容器

　　电容器由填充有干树脂的金属化聚丙烯绕组组成。该技术具有许多优点：

　　·高直流电压负载能力;

　　·电容比体积比高;

　　·承受浪涌电流的能力强;

　　·很好的自我修复特性。

　　电容容差：±10%，根据要求±5%

　　使用寿命：在70°C热点和Un

　　故障率下的100.000小时：100FIT

　　工作温度：-40 / + 70°C

　　最大热点85°C

　　信息

　　•紧凑设计

　　•低损耗

　　•高纹波电流

　　•干式技术即没有泄漏问题

　　•根据UL94的自熄性树脂和塑料

　　类别：直流母线功率电容器

　　产品型号：

　　Icar LNK-P2T-350-45，电容C(μF)：350，额定直流电压(V)：450

　　Icar LNK-P2T-280-60，电容C(μF)：280，额定直流电压(V)：600

　　Icar LNK-P2T-240-70，电容C(μF)：240，额定直流电压(V)：700

　　Icar LNK-P2T-150-90，电容C(μF)：150，额定直流电压(V)：900

　　Icar LNK-P2T-100-110，电容C(μF)：100，额定直流电压(V)：1100

　　Icar LNK-P2T-75-125，电容C(μF)：75，额定直流电压(V)：1250

　　Icar LNK-P2T-50-145，电容C(μF)：50，额定直流电压(V)：1450

　　Icar LNK-P2T-35-180，电容C(μF)：35，额定直流电压(V)：1800

　　Icar LNK-P2T-30-200，电容C(μF)：30，额定直流电压(V)：2000

　　Icar LNK-P2T-25-220，电容C(μF)：25，额定直流电压(V)：2200

　　GSR Ventiltechnik法兰阀37TH型

　　其特点：连接法兰DN15-DN50

　　详细信息：

　　技术数据表

　　37TH型

　　2/2向电磁阀

　　NC-阀门常闭(标准配置)

　　否-阀门常开(可选)

　　力控式活塞设计阀。不需要压差

　　操作。在标准(NC)中，阀通过弹簧力关闭。

　　电磁阀可扩展温度范围

　　技术规格

　　控制类型操纵杆

　　设计活塞设计

　　连接法兰DN15-DN50

　　EN 1092-1表格B1 / B2

　　垂直安装执行器

　　压力0-40 bar(请参阅第2页的表)

　　中度清洁，中性，气态和液体

　　媒体

　　最高粘度22mm²/ s

　　温度范围中：-40°C至+200°C

　　环境温度：-40°C至+50°C

　　考虑到第4页所述的限制

　　阀体材料铸铁EN-GJL-250

　　铸钢GP240 GH

　　不锈钢1.4581

　　金属内部零件黄铜和不锈钢

　　密封聚四氟乙烯

　　电源电压AC〜24V，110V，230V

　　通过外部整流器(包含在交付中)

　　直流= 12V，24V

　　根据要求提供其他电源电压

　　电压容差-10%/ + 10%

　　功率

　　消费

　　T802 = 18瓦

　　T322 = 21瓦

　　T242 = 26瓦

　　T272 = 60瓦

　　T352 = 80瓦

　　防护等级IP65根据DIN 60529

　　占空比100%ED-VDE 0580

　　连接类型接线盒

　　阀门特点

　　对于高达+200°C的介质温度

　　不需要压差

　　使用寿命长

　　优质材料

　　坚固的密封元件

　　功能

　　NC –不通电关闭NO –不通电打开

　　证书

　　订购系统

　　2/4

　　37TH型

　　技术特点

　　标准型T802 T322 T242 T272 T352

　　15 15 5,0 .3701 / .. 04 / 0-20 0-40---

　　20 20 11,0 .3702 / .. 04 / 0-13 0-25 0-40--

　　25 25 13,0 .3703 / .. 04 / 0-13 0-25 0-40--

　　32 32 28,0 .3704 / .. 04 /-0-12 0-20 0-40-

　　40 40 30,0 .3705 / .. 04 /-0-12 0-20 0-40-

　　50 50 46,0 .3706 / .. 04 /--0-6 0-25 0-40

　　表中提到的流量适用于最坚固的盘管。

　　最高压力0-13 b ar，带有EN-GJL-250阀体PN16

　　37TH型

　　型号3701 3702 3703 3701 3702 3703 3704 3705

　　DN 15 20 25 15 20 25 32 40

　　C 76 76 76 83 83 83 83 83

　　D 9510511595105115140150

　　K 115130150150145145160160

　　L 130150160130150160180200

　　3702 3703 3704 3705 3706 3704 3705 3706 3706

　　DN 20 25 32 40 50 32 40 50 50

　　C 93 93 93 93 93 107 107 107 127

　　D 105115140150165140150165165

　　K 185190200200200230230240319

　　L 150160180200230180200230230

　　电磁线圈的加热和功率

　　GSR默认电磁阀设计用于在正常操作下连续运行(100%ED =通电时间)

　　条件。电磁线圈的拉力基本上受以下三个因素影响：

　　电磁线圈的自发热

　　中温

　　环境温度

　　GSR电磁线圈默认情况下设计为最高+35°C的环境温度。本规范适用于

　　相应阀的数据表中规定的最大允许工作压力，100%占空比和介质

　　温度+180°C。

　　当对其他影响参数应用较低的值时，可能会导致较高的环境温度。当最大

　　工作压力和最大假设介质温度不允许高于最高温度，则环境温度为+50°C。

　　+180°C。除此之外，可能会偏离默认设计温度范围，例如当温度线圈或其他

　　使用建设性措施。请与GSR总部联系以讨论具体应用

　　moog直流电动机62300A-05型号简介

　　输入电压24v，转速6500rpm，最大空载电流(mA)60.

　　moog直流电动机62300A-05型号简介

　　Redline系列永磁有刷直流电动机采用5 bar设计，不锈钢外壳和满足耐腐蚀要求的球轴承。电刷弹簧在电刷寿命期间保持恒定的压力，以实现最大的可靠性。

　　MOOG简介

　　MOOG穆格公司成立于五十多年前，最初从事飞机与导弹部件的设计及供应。如今，本公司的运动控制技术广泛应用于民用机座舱、发电风机、一级方程式赛车、医用输液系统等众多的市场和应用领域，有效提高相关产品的性能。该公司历史起源于公司创建者威廉 C 穆格，他是一位发明家、企业家，也是一位远见卓识者。1951年，比尔穆格研制成功电液伺服阀，这种装置可把微弱的电脉冲转换为精确而有力的运动。1951年7月，比尔穆格、阿特兄弟俩和卢盖耶在纽约州东奥罗拉租借了已废弃的 Proner 机场的一角，成立了穆格制阀公司(MOOG Valve Company)。

　　穆格MOOG公司是全球设计，制造和精密运动控制产品和系统集成商。穆格的高性能系统的控制军用和商用飞机，卫星和航天器，运载火箭，导弹，工业机械，风能，海洋应用和医疗设备。

　　已广泛应用于航空、航天、舰船、冶金、化工等领域的电液伺服控制系统中。

　　MOOG产品系列：

　　MOOG伺服阀

　　MOOG电液伺服阀

　　MOOG比例阀

　　MOOG壁厚控制器

　　MOOG电机

　　MOOG减速机

　　1 MOOG伺服电机G系列简介：G 系列伺服电机提供业内最宽的功率范围，现有额定连续堵转扭矩范围介于 0.15 至 77 Nm 的标准型号。采用模块化设计，提供各种选项支持，穆格应用工程师能够提供全定制化的解决方案。

　　MOOG伺服电机G系列型号：

　　MOOG伺服电机G761：流量控制：4-63　l/min(7.0 Mpa )，最大工作压力：31.0　Mpa

　　MOOG伺服电机G631：流量控制：3.8-76　L/min(1--20gpm)，最大工作压力：31.5Mpa

　　2 永磁有刷直流电动机Redline系列简介：Redline系列永磁有刷直流电动机采用5 bar设计，不锈钢外壳和满足耐腐蚀要求的球轴承。电刷弹簧在电刷寿命期间保持恒定的压力，以实现最大的可靠性。

　　moog直流电动机32300A-01：输入电压28v，转速16500rpm，最大空载电流(mA)65.

　　moog直流电动机32300A-02：输入电压14v，转速16500rpm，最大空载电流(mA)125.

　　moog直流电动机32300A-04：输入电压28v，转速22000rpm，最大空载电流(mA)75.

　　moog直流电动机32300A-05：输入电压27v，转速12000rpm，最大空载电流(mA)55.

　　moog直流电动机42300A-01：输入电压28v，转速15500rpm，最大空载电流(mA)68.

　　moog直流电动机62300A-01：输入电压28v，转速10000rpm，最大空载电流(mA)65.

　　moog直流电动机62300A-02：输入电压14v，转速10000rpm，最大空载电流(mA)125.

　　moog直流电动机62300A-05：输入电压24v，转速6500rpm，最大空载电流(mA)60.

　　moog直流电动机68300A-01：输入电压27v，转速10000rpm，最大空载电流(mA)100.

　　3 MOOG精密行星减速机系列简介：Moog精密齿轮箱与我们的有刷和无刷电机产品线结合使用时，可为用户提供安静而强大的精密齿轮箱。这些齿轮箱具有多种传动比和输出扭矩，可满足多种应用的需求。终身润滑可确保长寿命和免维护运行。

　　4 MOOG伺服电机T-F-W 系列简介：现有各种额定连续堵转扭矩范围介于 0.6 至 710 Nm 可提供广泛的高动态性能的型号与尺寸，备有自然冷却、风冷或液冷三种冷却方式。

　　weforma分离器WVE 8-7

　　技术优势

　　• 外壳：阳极氧化铝

　　• 活塞杆: Nickel plated

　　• 气压范围: Oiled / oil-free

　　• RoHS确认 欧洲 2002/95/EC标准

　　技术参数

　　WVE 8-7 行程mm 7 (0.28) 延伸力量min. N 28 (6.29)回复力max. N 23 (5.17) 工作压力bar 2 (29.01) - 8 (116.03) 无支撑下最大横向荷载Nm 8 (70.81) 工作温度˚C 5-80°C (46-176°F) 重量kg 0,045 (0.1)

　　WVE 12-15 行程mm15 (0.59) 延伸力量min. N 67 (15.06) 回复力max. N 50 (11.24) 工作压力bar 2 (29.01) - 8 (116.03) 无支撑下最大横向荷载Nm 12 (106.21)工作温度˚C 5-80°C (46-176°F) 重量kg 0,4 (0.88)

　　WVE 32-25 行程mm 25 (0.98) 延伸力量min. N 80 (17.98) 回复力max. N 69 (15.51) 工作压力bar 2 (29.01) - 8 (116.03) 无支撑下最大横向荷载Nm 164 (1451.53) 工作温度˚C 5-80°C (46-176°F) 重量kg 1,9 (4.19)

　　WVE 32-50 行程mm 50 (1.97) 延伸力量min. N 80 (17.98) 回复力max. N 69 (15.51) 工作压力bar 2 (29.01) - 8 (116.03) 无支撑下最大横向荷载Nm 164 (1451.53) 工作温度˚C 5-80°C (46-176°F)重量kg 2,4 (5.29)

　　MEISTER流量开关系列供应简介

　　德国Meister(麦斯特)是一家拥有工业流体测量技术超过30年的全球制造商。专业生产MEISTER流量计，MEISTER流量开关，MEISTER流量传感器，MEISTER流量监视器，MEISTER流量限制器，以及各种附件等。用于气体、液体的流量控制。

　　MEISTER各种气体流量计，各种液体流量计，各种粘度流量计：

　　如DKM/A、DUM、DHGF、DKM、DWM/A、DWG、RVO、等系列

　　MEISTER流量开关系列供应简介

　　MEISTER流量开关：DUG、DWG、DWG-L、RVO/U、DUM、DUM/A、DUM/TA、DWM、DWM-L、DWM/A

　　可视流量计，指示器，流量传感器

　　2100 / 2150 / 2300 / 2340，6001 / 6002，KM 10 / 11 / 12 / 13 ，KM16 / 17 / 18 / 20 ，KM 35，DUG，DWG，DWG-L，RVO/U，RVO/U-L，RVP/U，VSB，

　　流量计，流量开关，流量指示器

　　DUM，DUM/A，DUM/TA，DWM，DWM-L，DWM/A，DWM/A-L，M-21，RMU，RVM/U，RVM/U-L，RVM/U-S4，RVM/UM，SC-250，DKG，DKM，DKM/A，DKM/TA，DKME，DKME/A，

　　流量计，流量开关，流量指示器

　　DHGF-10，DHGF-2，DHGF-4，DHSF-2，DHSF-4，DHTA-1SE，DHTA-2SE，DHTF-1，DHTF-1SE，DHTF-2，DHTF-2SE，DIGA-10，DIGA-2，DIGA-4，FAA，FAB，FRA，KAA，

　　流量限制器，各种附件

　　DP-65，SPKM，SPKR，SPM，SPM-L，COVOL

　　DMI-V1E，DMI-V2E，UDMS，SKT，

　　液位测量仪器

　　LC-30 ，LC-31， LCM-11，LCM-12，LE-70，LE-71，LEM-70， LEM-71 ，LT-10，LTL-10 ，LT-14 ，LTL-14 ，LP-80，LP-81 ，LC-40，LD-61

　　BA / BB / BC，ATD，ATD-2，CI-420 / DFD-2，KSR，MC-01，MT-02，NV，SF /SFD / SFM

　　货号：

　　Meister 01XM2015XG15S

　　Meister SG-15X50-ST220S

　　Meister 20XM0008XG15SEM

　　Meister 50XM1060HG25SI

　　Meister KM35-250-PSU

　　Meister 03XE2028XG15S

　　Meister 20XM0001XG15S

　　Meister 52XM1045XG25WA

　　Meister 20XM0018XG15S

　　Meister SG-30BLA-1.5A-W

　　Meister 52XM1008XG15WA

　　Meister 61XE0110XG25W

　　Meister 52XM1045XG25SA

　　Meister 61XE0150XG32W

　　Meister 05LM2200XG15W

　　Meister 52XM1004XG15WA

　　Meister流量计DHGF-4

　　Meister流量计RVP/U-2/1 G1/2\" 14XP2001XG15S

　　Meister流量计DKM-1/60

　　Meister流量计RVM/UA-2 G1/2\"

　　Meister流量计90261081 DWG-1，5

　　Meister流量计PVM/U4/02

　　Meister流量计DKM 1/8 G1/2

　　Meister流量开关DKG-1/8 3/4

　　Meister流量计SC-250特征：

　　- 高可靠性

　　- 产品指定规模免费

　　- 符合ATEX指令的EX版本

　　- 低压降

　　- 法兰连接，可根据要求提供特殊过程连接

　　选项：

　　- 可调节限位开关触点

　　- 模拟发射器

　　- 阻尼机制

　　- 完全卫生的设计

　　应用

　　- 冷却系统和冷却回路

　　- 水处理

　　- 制药业

　　- 化学工业

　　- 发电厂

　　型号参数举例：

　　流量监测器RVO / U-2/15 G 1/2\'\' 2019.2.26

　　切换范围：6 - 15 l / min水20°C

　　版本：镀镍黄铜

　　方式：常开(NOC)

　　230V 3A 60VA，IP65

　　大工作压力 16bar

　　高温度100℃

　　RVO / U-2/15开关外壳常开(NOC)

　　230V 3A 60VA，IP65

　　适用于RVO / U-2/15

　　流量监控器DWG-8 G 1/2

　　切换范围：0.3 - 8 l / min水20°C

　　版本：镀镍黄铜

　　方式：常开(NOC)

　　250V 2A 60VA，IP 67，至Atex

　　II 2 G Ex mb II T6

　　II 2 D Ex tD A21 IP67 T80°C

　　大工作压力 10bar

　　设备机械部分的分类：

　　在仪表内部，任何时候，

　　短时间内也不存在，爆炸性气氛。

　　标记：内部__________

　　流量计外部区域(环境)：

　　设备组II，类别2 G或2 D，用于气体

　　爆炸组IIC或粉尘，温度等级TX

　　流量计DKM-1/60 G 1“

　　测量范围：20 - 60 l / min

　　设置为水平

　　油 - 密度900kg /m³

　　粘度补偿

　　版本：黄铜

　　电源电压：24V(18..30V)

　　模拟输出：4-20 mA

　　连接：M12 x 1，4pol。

　　IP 67，T -20 - 70°C

　　传感器外壳：镀镍黄铜

　　大工作压力 250bar

　　流量计KM35-250 PSU DN 65

　　测量范围：2500 - 25000 l / h水20°C

　　无需切换单元

　　流量监测仪DWG-1,5 G 1/2“

　　切换范围：0.1 - 1.5 l / min 20°C

　　版本：镀镍黄铜

　　方式：常开(NOC)

　　250V 3A 100VA

　　gume 电动蝶阀 系列

　　电动

　　阀类 双偏心蝶阀 tugela

　　工作压力bar 0-50

　　高工作温度℃ 230

　　通径范围DN 50-600

　　厂家简介

　　德国Gemu盖米公司简介 德国盖米(GEMUE)集团于1964年创建于德国巴登符腾堡州英格芬根镇，Gemu是的阀门、测量和控制系统生产商。目前Gemue盖米已经发展为享誉全球的跨国性生产企业。a 德国Gemu盖米由Fritz Müller先生建立，已经发展成为一个拥有众多子公司的国际性跨国集团，并且在世界上的每一个大洲都有其分支机构和大量代理商。务Gemu盖米产品主要包括Gemu手动、气动和电动蝶阀、Gemu盖米隔膜阀、Gemu盖米角阀、Gemu盖米球阀、Gemu盖米电磁阀等各种阀门及测量仪表。Gemu盖米产品广泛应用于石化、电力、钢铁冶金、生物制药、造纸、微电子、食品饮料、船舶、水处理等行业。

　　产品分类：德国GEMUE手动、气动和电动的蝶阀、德国GEMUE隔膜阀、德国GEMUE角阀、德国GEMUE球阀、德国GERMANYBUROCCO VentilMADE IN ITALYMahle FilterMADE IN GERMANYBUROCCO VentilMADE IN ITALYBUROCCO VentilMADE IN ITALYBUROCCO VentilMADE IN ITALYBUROCCO VentilMADE IN ITALY

　　产品分类

　　德国盖米GEMUE产品，主要包括Gemu盖米手动、气动和电动的蝶阀，Gemu盖米隔膜阀，Gemu盖米角阀、Gemu盖米球阀，Gemu盖米电磁阀等各种阀门及测量仪表。

　　型号示例：

　　GEMU手动卫生型隔膜阀: 601/602/673/643/654/671/675

　　GEMU气动卫生型隔膜阀:605/615/625/687/695/620/658/651/650/660

　　GEMU机械卫生型隔膜法: 618/698

　　GEMU金属隔膜阀：611/615/618/620/625/653/654/657/671/673/675/684/687/695/698

　　GEMU塑料隔膜阀: 600/610/613/617/667/677/690/693

　　GEMU双执行机构隔膜阀 658

　　GEMU球阀: 312/314/507/512/514/520/552/554/550/563/568

　　GEMU金属直通式隔膜阀638，655，656

　　GEMU塑料隔膜阀617，677，613，693，610，600，690，667

　　GEMU金属隔膜阀671，675，698，687，620

　　GEMU隔膜阀

　　金属直通式隔膜阀638，655，656

　　塑料隔膜阀617，677，613，693，610，600，690，667

　　金属隔膜阀671，675，698，687，620

　　德国盖米GEMU变面积流量计

　　800/850系列变面积流量计

　　工作原理:

　　800/850系列流量计是根据可变面积原理制成的流量计。可以提供Trogamid-T,

　　polysulphone, PVC-U, PVDF的测量管,

　　适用于一般性和腐蚀性介质。浮子材料可以提供不锈钢1.4571,

　　PP或者PVDF(根据测量介质和测量范围)。刻度单位也可以有L/min,

　　m3/h和%等多种选择。测量管外部可以轻松的完成附加设备的安装, 如视流指示器, 限位开关和变送器等。

　　流量计型号:

　　800系列变面积流量计: 805; 815; 807; 817; 825; 835; 820; 830

　　850系列变面积流量计: 855; 865; 857; 867; 875; 885; 870; 880

　　型号举例:

　　815 25D 72114 154; 815 32D 72114 163; 815 50D

　　72114 172

　　限位开关型号:

　　GEMU 1252; GEMU 1256; GEMU 1257

　　变送器型号:

　　GEMU 1270 GEMU 514

　　盖米GEMU转子流量计

　　GEMU 800 GEMU 840

　　GEMU 850 GEMU 1250

　　GEMU 1251 GEMU 1252

　　GEMU 1256 GEMU 1270

　　GEMU 1272 GEMU 3020

　　GEMU 3021 GEMU 3030 mFlow

　　815 25D 72114 154

　　815 32D 72114 163

　　815 50D 72114 172

　　815 32D 7-21-14-1-62-1600

　　815 40D 7-21-14-1-69-3300

　　817 50D 7-21-14-7-73-10000+1251

　　841 65D 0-11-47-48-40000+1256

　　815 32D 78-22-4-5-62-1600

　　817 20D 7 2114 7 48 640 +1251

　　805 20D 7 2114 7 49 380

　　805 65D 7 2114 7 77 13000

　　817 20D 7 2114 7 49 1000 +1251

　　817 25D 7 2114 7 55 1600 +1251

　　817 32D 7 2114 7 63 4000 +1251

　　817 40D 7 2114 7 69 5000 +1251

　　817 50D 7 2114 7 73 10000 +1251

　　817 50D 7 2114 7 72 6400+1252

　　817 65D 7 2114 7 77 20000 +1251

　　855 25D 721 4144

　　855 15D 722 4122

　　835 25D 7 21 4 5 55 40

　　833 50D 78 20 4 73 6400

　　GEMU位置指示器

　　电子位置指示器:1201/1205/1211/1214/1215/1230/1231/1232

　　可编程位置指示器: 1234/1235/1236

　　GEMU智能阀门定位器

　　GEMU1435/1436/1434

　　gume双偏心蝶阀 tugela
