Murtfeldt DIN 8187链号参数介绍

刘洋
QQ：2850590582

手机：17744536447
电话：010-64714988-213
传真：010-64714988668
邮件：-@handelsen.cn

Murtfeldt DIN 8187链号参数介绍

DIN 8187链号	链条尺寸（英寸）	夹紧螺母的紧固扭矩	齿底与链轮之间的间隙	最高切向力*
08B-1	1/2英寸x 5/16英寸	3 – 5 Nm	0.3-0.5毫米	2700牛
10B-1	5/8英寸x 3/8英寸	3 – 8 Nm	0.3-0.5毫米	3300牛
12B-1	3/4“ x 7/16”	8 – 13 Nm	0.3-0.6毫米	4300 N
16B-1	1英寸x 17毫米	22 – 30 Nm	0,4 – 0,8毫米	9000牛

*值表中指定的切向力为最大值。当考虑到起动/制动转矩时，这些值不应超过25％。

链条齿条，
有效长度为1,700mm的5/8“ ，
链轮齿= 19或：
链条齿条由以下组成：

1个笼型材，5/8“，长1,800mm
1套张力
1个锚板
2对夹
1 ISO号 10B滚子链，长115个链节，
两侧的内部链接（40％预拉伸）
2个直形连接元件，单工，
ISO编号 10B

长度达2500mm的示例订单

链条¾“
，有效长度为3,800mm，
链轮齿Z = 21或：
链条包括以下部件：

2个笼型材，¾“，长1,937mm
1套张力
1个锚板
4对夹
1对安装支架
2 ISO号 12B滚子链，每个103链长，
两侧的内部链接（40％预拉伸）
2个直形连接元件，单工，
ISO编号 12B
1个直连元件，双工，
ISO编号 12B双工

长度超过2500mm的示例订单

产品范围

产品名称	单元	1/2英寸/ 08B-1 12.7毫米，货号	5/8英寸（10B-1） 15.9毫米产品编号	1/4英寸（12B-1） 19,05毫米产品编号	1英寸（16B-1） 25.4毫米产品编号
张力设定	卡住	353010004	353010009	353010014	353010019
锚板	卡住	353010005	353010010	353010015	353010020
安装支架	1帕尔	353010003	353010008	353010013	353010018
夹钳	1帕尔	353010001	353010001	353010002	353010002
链条型材，“ S” ®1000，固定长度	卡住	221320144	221320145	221320146	221320147
C型钢，镀锌，固定长度	卡住	351090010	351090010	351090011	351090011
连接元素，单工	卡住	353010006	353010011	353010016	353010021
连接元件，双工	卡住	353010007	353010012	353010017	353010022

标准链轮产品范围

我们的应用技术部门将很高兴为您选择正确的链架，并很乐意回答您可能遇到的任何设计问题。

DIN 8187链号	齿数Z	节圆Ød 0	顶圆OD ķ	毂		齿宽B	孔d	货号	可用性
DIN 8187链号	齿数Z	节圆Ød 0	顶圆OD ķ	d	大号	齿宽B	孔d	货号	可用性

08B-1	15	60,64	69,1	30,5	25	6,3	10	354020001	○
	17	68,72	77,2	38,5	25	6,3	12	354020002	○
	19	76,81	85,3	46,5	25	6,3	12	354 020 003	○
	21	84,89	93.4	54,5	25	6,3	16	354020004	○
	23	92,98	101,4	63,0	25	6,3	16	354020005	○

10B-1	15	75,80	85,9	45.5	25	8,0	12	354020006	○
	17	85,90	96,0	55,5	25	8,0	16	354020007	○
	19	96,01	106.1	66,0	25	8,0	16	354020008	○
	21	106,12	116,2	76.0	25	8,0	16	354020009	○
	23	116,22	126,3	86,0	25	8,0	16	354020010	○

12B-1	15	90,96	103,0	45,0	35	9,5	16	354020011	○
	17	103,08	115,1	57,0	35	9,5	20	354020012	○
	19	115,21	127,3	69,0	35	9,5	20	354020013	○
	21	127,34	139,4	81,0	35	9,5	20	354020014	○
	23	139,47	151.5	93,0	35	9,5	20	354020015	○

16B-1	15	121,28	137,1	75,0	40	14,0	20	354020016	○
	17	137,45	153,3	91,0	40	14,0	20	354020017	○
	19	153,62	169,5	107,0	40	14,0	20	354020018	○
	21	169,79	185,6	123,0	40	14,0	25	354020019	○
	23	185,96	201,8	140,0	40	14,0	25	354020020	○

尺寸以毫米为单位。○10天内可用。

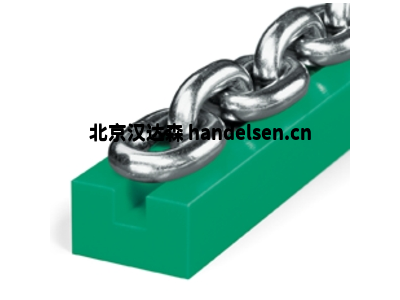

Murtfeldt的链条，皮带和滑动导轨

使用热塑性塑料进行施工需要事先仔细考虑。使用条件直接影响塑料导轨的材料选择和设计。您应该提前回答以下问题：

指南将承受哪些静态和动态载荷？
材料会暴露在什么环境因素下，例如化学药品，热水或冷水，蒸汽或污染物？
可以直接接触食物吗？
工作温度多少？
如何将指南附加到C型材上（拧紧或插入）？

与金属材料相比，热塑性塑料具有更高的线性热膨胀系数。

Murtfeldt 板条带链的曲线引导钢制的板条链条可用于运输瓶子和组件

这些曲线引导线是Murtfeldt标准范围的一部分。但是，默特费尔特（Murtfeldt）能够根据客户的特定需求量身定制曲线导向的能力更大。

钢制的板条链条可用于运输瓶子和组件，例如耦合组件，轴承或齿轮。为了在处理这些组件时显着降低磨损和背景噪音，Murtfeldt建议使用塑料曲线导轨。这些指南是运输敏感产品，避免玻璃瓶破裂，防止乳制品压坏以及避免PET瓶刮擦的理想选择

链条架

物有所值，灵活而强大

优点

对齿隙变化不太敏感。因此可以通过较小的链轮宽度来校正对准误差。
高水平的隔音
高稳定性
如果温度变化，笼子轮廓会膨胀
组装简单
铣刨机架的经济替代品

设计

夹紧装置通过单链连接件与实际的链条架连接。使用由原始材料“ S”®1000Green制成的保持架轮廓引导链条。它从外部被钢制C型材紧紧抓住。C型钢通过夹具固定在底座上。对于长度超过2500毫米的链条，还提供了固定支架。它们使用双工连接元件集成到机架中。这样可以防止链条齿条在启动和减速过程中在保持架轮廓中移动。链条的链条尺寸为1/2“，5/8”，3/4“和1”。

我们的链条齿条已被证明是铣刨齿条的经济替代品。该系统的特点是易于安装和易于调整，并通过一端的锚定板和另一端的夹紧装置进行安装。
