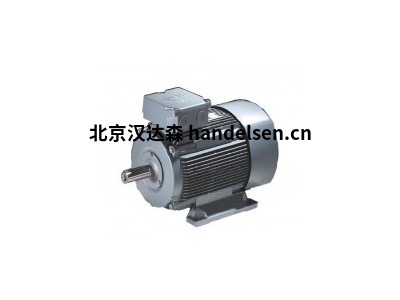

VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机

武志鹏
QQ：2850590584

手机：17718588643
电话：010-64714988-214
传真：010-64714988668
邮件：tk3@handelsen.cn

武志鹏邮箱：tk3@handelsen.cn电话：010-64714988-214

VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机
seline;">

seline;">

降低二氧化碳排放量是我们这个时代最大的挑战。这使得每天减少能耗成为可能。最先进的速度控制电驱动系统使我们能够节省最大的能源。一种特别节能的解决方案是永磁同步电动机（PM电动机）。

它们专用于变频器，并且比异步电动机具有更高的效率等级（> IE3），并且改善了部分负载性能。

永磁电动机也比同等尺寸的异步电动机具有更高的性能水平。例如，精确跟随旋转磁场的磁轮使我们能够在带有多个同步运行驱动器的传送带上使用永磁电动机。我们可以提供所有尺寸和对标准电动机范围的各种修改。

VEM通过两条新的产品线，将自己定位于永磁同步电动机技术

永磁同步节能电动机

永磁同步大功率电动机

这些产品将K21R / WE1R系列经过验证的设计原理与这一尖端技术相结合。

技术细节

同步节能电机

镜框尺寸 56 – 315

输出功率范围 0.09 – 75千瓦

转矩范围 0.6 – 860 Nm

速度 4、6和8极设计

保护类型符合EN 60034-5（IEC 60034-5）的IP 55，可选IP 56，IP 65

设计类型 IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生设计

冷却方式符合EN 60034-6（IEC 60034-6）

自通风IC 411

强制通风，IC 416

冷却液温度/现场高度作为标准功能，-20°C至+40°C，现场海拔高度1000 m

应答器可选的RFID系统iID®2000（基于ISO 15693的13.56 Mhz）

同步大功率电动机

镜框尺寸 56 – 280

输出功率范围 0.25 – 75千瓦

转矩范围 0.55 – 700 Nm

速度 4、6、8和12极设计

保护类型符合EN 60034-5（IEC 60034-5）的IP 55，可选IP 56，IP 65

设计类型 IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生设计

冷却方式符合EN 60034-6（IEC 60034-6）

自通风IC 411

冷却液温度/现场高度作为标准功能，-20°C至+40°C，现场海拔高度1000 m

应答器可选的RFID系统iID®2000（基于ISO 15693的13.56 Mhz）

同步和异步主发电机和辅助发电机

机车，柴油/电力和柴油/液压
柴油多用车（DMU）和柴油/电动多用车（DEMU）
矿用卡车

也可作为完整解决方案，包括控制器和整流器设备

VEM已成功使用RFID技术多年。驱动系统的重要数据保存在RFID标签上，该RFID标签物理上附着在系统上。这种可选设计称为“内存设计”，是所有轴尺寸为400和更大尺寸（RFID系统iID®2000，13.56 MHz，基于ISO 15693）的电动机的标准配置。对于较小的电动机（包括轴尺寸为355的电动机），该技术也可以作为附加选项使用。在此应答器（TAG）的存储芯片上，存储有有关所选铭牌和电动机数据的信息，以及附件设备的其他技术规范，所选备件，有关电动机维护的信息以及客户或用户数据（如果适用）的信息。此外，可以主动维护维护日记帐。

应答器型号	D14-TAG特殊RFID系统iID®2000（基于ISO 15693的13.56 MHz）
安装位置	应答器用2K建筑胶固定在外壳上，并安装在距风扇罩约40 mm，距上肋条边缘约5 mm的电机N侧。

要求

使用RFID技术时，应遵守适用领域的安全规定。
要使用此技术，需要配备正确的驱动程序软件的专用笔（PEN）。PDF中列出了合适的型号。

在许多应用中，驱动器必须可靠且快速地停止。在升降机，葫芦，起重机，绞车，输送机或机床上，VEM制动马达是正确的选择。节能，无污染，根据DIN EN 60034（IEC 60072）设计，安装尺寸或输出分配符合DIN 42673、42677或渐进式，坚固耐用且低振动的灰口铸铁设计，热等级155（F ）包括热储备，可选180（H），接线盒可选地布置在顶部，左侧或右侧，可以进行许多修改。

特征

节能且无污染
根据EN 60034（IEC 60072）设计
根据DIN 42673、42677的安装尺寸或输出分配或渐进式
坚固耐用，低振动的灰口铸铁设计
热量等级155（F），包括热量储备，可选180（H）
接线盒可选地布置在顶部，左侧或右侧
许多修改可用

技术细节

镜框尺寸	63 – 355
输出功率范围	0.12 – 500千瓦
效率等级符合IEC 60034-30	在充分考虑到VO（EG）640/2009的情况下，这些电机可提供以下设计配置：没有效率分类，标准效率IE1，高效IE2，优质效率IE3
速度	3,000; 1,500; 1,000; 750；600; 500 rpm，可根据要求提供较低的速度
保护类型	符合EN 60034-5（IEC 60034-5）的IP 55，可选IP 56，IP 65
设计类型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生设计
冷却方式	符合EN 60034-6（IEC 60034-6）自通风IC 411 强制通风，IC 416 不通风，IC 410
冷却液温度/现场高度	作为标准功能，可根据要求提供-20°C至+ 40°C，海拔高度1000 m的场地高度，偏离温度或场地高度
应答器	可选的RFID系统iID®2000（基于ISO 15693的13.56 MHz）

seline;">

VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FKM4-2SSP3-2-2/S90
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FKM4-2SSP3-1-1/S90
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FKM4-2WAS3-1-1/S90
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 8024413 MB-8M12-5.4P2
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 8024413 MB-8M12-5.4P2
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WASC5K,NO:8004805
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WAKC5K,NO:8004815
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM3-SKP3,NR.8008079
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89 8010471
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89 8010471
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89 8010471
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM4-2FKM3/S89
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 AL-WAKS4-5/P01 Art.Nr. 8051387
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 8FKS5P3,Artikel-Nr.8008720
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 AL-WWAK5P3.1-8-AL-WAS5/S370，Art-No: 8048370
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WAK4-15/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WWAK4P2-10/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WWAK4-1-WAS4/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WAK4-4-WAS4/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WAK4-15/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WWAK4P2-10/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WWAK4-1-WAS4/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WAK4-4-WAS4/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 8012097, VASD41-4.048-FS5K
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WAK4-1-WAS4/S398/S399
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89/S2087 Artikel-Nummer: 8029837
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 MB-FSM5-2FKM5.4 Art-Nr. 8024643
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89 8010471
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 100 m-Ring 8010000 Art-No.8032516
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 4MB12-5P1-M-SK
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 4MB12-5P4-K-SK
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 4MBM12-5P3-10/S366
德国VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机常见产品型号：
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FKM4-2SSP3-2-2/S90
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FKM4-2SSP3-1-1/S90
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FKM4-2WAS3-1-1/S90
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 8024413 MB-8M12-5.4P2
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 8024413 MB-8M12-5.4P2
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WASC5K,NO:8004805
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WAKC5K,NO:8004815
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM3-SKP3,NR.8008079
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89 8010471
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89 8010471
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89 8010471
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM4-2FKM3/S89
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 AL-WAKS4-5/P01 Art.Nr. 8051387
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 8FKS5P3,Artikel-Nr.8008720
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 AL-WWAK5P3.1-8-AL-WAS5/S370，Art-No: 8048370
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 FSM5-2FKM5.4/S89
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WAK4-15/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WWAK4P2-10/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WWAK4-1-WAS4/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WAK4-4-WAS4/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WAK4-15/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WWAK4P2-10/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WWAK4-1-WAS4/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 WAK4-4-WAS4/S366/S367
VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机 8012097, VASD41-4.048-FS5K

对于使用诸如风力或水力之类的可再生能源，异步发电机是常规同步发电机的可靠且具有成本效益的替代方案，即使在中小型发电设备中也易于维护。根据运行情况，异步发电机可在内部电源系统上运行，或分别与现有电源系统并联运行。到目前为止，以前的G21R / G22R类型系列已经由GE1R / GE2R类型系列进行了补充，该系列的设计基于IE-2类型的异步电动机系列。

技术细节

镜框尺寸	132 – 400
输出功率范围	最高710 kVA
速度	1,500; 1,000; 750；600; 500 rpm，可根据要求提供较低的速度
保护类型	符合EN 60034-5（IEC 60034-5）的IP 55，可选IP 56，IP 65
设计类型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生设计
冷却方式	符合EN 60034-6（IEC 60034-6）自通风IC 411 强制通风，IC 416 不通风，IC 410
冷却液温度/现场高度	作为标准功能，可根据要求提供-20°C至+ 40°C，海拔高度1000 m的场地高度，偏离温度或场地高度
应答器	可选的RFID系统iID®2000（基于ISO 15693的13.56 MHz）

单相电动机是采用灰铸铁外壳制造的双链异步电动机，其机械设计布局与坚固的IEC标准化电动机系列相同。因此，这些电动机具有多种变体，并且可以在单相交流电压网络上运行。

提供以下变体：

EB21R / EB20R型系列

带工作电容器的单相异步电动机
起动转矩约为 0.4 MN适用于大多数运行情况（例如风扇驱动器）

EB21RW / EB20RW型系列

具有工作电容器和电阻转子的单相异步电动机
在此，与EB21R / EB20R系列相比，相对启动扭矩MA / MN增加到大约两倍（例如，用作混凝土搅拌机驱动器）

ED21R / ED20R型系列

具有工作电容器和启动电容器的单相异步电动机
此修改将电动机与运行电容器的优势（高输出和效率水平）与启动电容器电动机的优势（高启动转矩）结合在一起，因此还适用于具有较大抵抗转矩的驱动器（例如泵）启动与输送压力，压缩机，升程的关系）。起动电容器通过电子切断装置停用。

技术细节

镜框尺寸	63 – 100
输出功率范围	0.12 – 2.2千瓦
操作模式	连续工作S1
速度	3,000; 1,500转
保护类型	符合EN 60034-5（IEC 60034-5）的IP 55，可选IP 56，IP 65
设计类型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生设计
冷却方式	符合EN 60034-6（IEC 60034-6）自通风IC 411 强制通风，IC 416
冷却液温度/现场高度	作为标准功能，可根据要求提供-20°C至+ 40°C，海拔高度1000 m的场地高度，偏离温度或场地高度

VEM 1,000 kW的低压电动机IEC标准电机永磁同步大功率电动机

镜框尺寸	56 – 315
输出功率范围	0.09 – 75千瓦
转矩范围	0.6 – 860 Nm
速度	4、6和8极设计
保护类型	符合EN 60034-5（IEC 60034-5）的IP 55，可选IP 56，IP 65
设计类型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生设计
冷却方式	符合EN 60034-6（IEC 60034-6）自通风IC 411 强制通风，IC 416
冷却液温度/现场高度	作为标准功能，-20°C至+40°C，现场海拔高度1000 m
应答器	可选的RFID系统iID®2000（基于ISO 15693的13.56 Mhz）

镜框尺寸	56 – 280
输出功率范围	0.25 – 75千瓦
转矩范围	0.55 – 700 Nm
速度	4、6、8和12极设计
保护类型	符合EN 60034-5（IEC 60034-5）的IP 55，可选IP 56，IP 65
设计类型	IM B3，IM B35，IM B5，IM B14，IM B34以及符合EN 60034-7的衍生设计
冷却方式	符合EN 60034-6（IEC 60034-6）自通风IC 411
冷却液温度/现场高度	作为标准功能，-20°C至+40°C，现场海拔高度1000 m
应答器	可选的RFID系统iID®2000（基于ISO 15693的13.56 Mhz）
