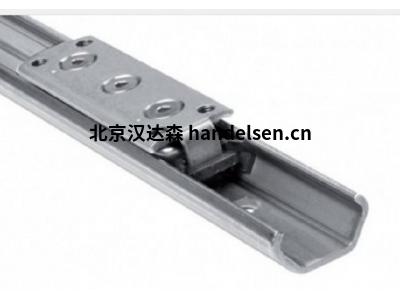

Rollon导轨CS28-080系列产品介绍

高轲 QQ：2850590595   手机：18518179343 电话：010-64717020-172 传真：010-84786709-666 邮件：sales62@handelsen.cn


三个直线滑轨类型，T、K 及 U 型截面，允许对固有偏差的补偿，如机床外壳的偏差
内部滚道确保了紧凑的尺寸
两种滑块类型：有铝压铸块的 N 系列和有钢块的 C 系列
终生润滑的滚子轴承
耐污垢和其它常见碎屑
适用于速度高至 9 m/s 的应用
滑轨宽度尺寸：18 mm，2 8mm，35 mm，43 mm 及 63 mm
可调预加载
滚道位于 C 型槽内部，防污垢。具有成形滚道的直线滑轨（T）、具有平滚道的直线滑轨（U），以及有混合形滚道的直线滑轨（K）可以不同的方式组合，以用于所有有一个或两个平面的平行度误差必须得到补偿的应用。

Compact Rail 直线滑轨的主要应用领域：

航空航天
铁路
医疗
工业机器
包装
自动化
物流
主要特征
精磨滚道带来独有静音效果

滚子轴承带来高动力:V= 9m/s, A=20m/s2

淬火滚道具有长使用寿命

在脏污环境中具有理想可靠性
 heidenhain    ROD480,Id:376880-70
heidenhain    LC 182 340MM ID: 387092-25
heidenhain    LC 192F 740MM ID:387089-06
heidenhain    LS 403 520 mm, Id.-Nr.: 334755-25
heidenhain    LC 481 320 mm, Id.-Nr.: 353703-14
heidenhain    KBG 2m KF Id.-Nr.: 369124-02
heidenhain    RON 886 ID:355886-12
heidenhain    ID:291697-05
heidenhain    ID:291697-08
heidenhain    IBV 102 ID:536422-20
heidenhain    IBV606 ID:331918-12
heidenhain    LS 186C/ML 440 id： 336963-15
heidenhain    LS 186C/ML 540 id：336963-16
heidenhain    ROD426-2000 ID:376846-LP
heidenhain    528100-30 ECN 113 2048
heidenhain    EQI 1130 ID:598412-03
自对齐系统

产品描述

带滚子的 O-Rail 直线系统确保配置的高灵活性，系统基本组件 FXRG 导轨的原始形状为 3 个滚道呈 90°排列，R 系列滚子可在任一滚道上运行。

使用单个或多个平行导轨允许用户实现多种配置，满足所有直线运动要求。

O-Rail 作为多功能直线系统设计，非常适合自动化应用。系统组装方便，即使在不平坦表面也可以提供光滑运动。

技术特性

摩擦性极低，运行非常光滑

运行非常安静

双滚珠座圈加上极厚外部环和哥特式外形超精加工滚道，确保高负载容量

特种润滑油终身润滑，适合广泛工作温度：–40°到 +130° C

旋转运动补偿高 ± 5°，轴向运动补偿高 ± 1mm

氯丁橡胶密封确保防尘

ROLLON-NOX 利生产工艺进一步优化导轨材料，包括热化学深度渗氮固化处理，以及黑色后氧化处理，确保有效防锈(盐雾 120 小时)

Rollon KLC-63

Rollon NUE63

Rollon NKE83

Rollon DSS28

Rollon DBN28

Rollon TLC-28

Rollon CPN28-2RS

Rollon TES-20

Rollon TES-20-007

Rollon CRN20-2Z

Rollon CRA20-2Z

Rollon CES20-060

Rollon CRN20-2Z

Rollon CRA20-2Z

Rollon CS28-100

Rollon DEF22

Rollon DEF22-01

Rollon DSS28

Rollon TLV-18
 技术特性
T 型滑轨、TR 型滑轨、U 型滑轨的可选尺寸：18，28，35，43，63
K 型滑轨的可选尺寸：43，63
最大运行速度：9 m/s（354 in/s）（取决于应用）
最大加速度：20 m/s2 （787 in/s2 ）（取决于应用）
最大径向负载能力：15,000 N（每个滑块）
温度范围：-20 ℃ 至 +120 ℃（-4 ℉ 至 +248 ℉）短暂高温度 +170 ℃（338 ℉）
可选滑轨长度从 160 mm 至 3,600 mm（6.3 in 至 142 in），增量为 80 mm（3.15 in）。超长单一滑轨的最大长度为 4,080 mm，按需求提供
终生润滑的滚轮销
滚轮密封/护罩：2RS（防溅），2Z（钢盖盘）
滚轮材质：100CR6 钢
经过感应淬火和精磨的滑轨滚道
滑轨和滑块体经过 ISO2081 标准的镀锌
尺寸为 18 的 T 型和 U 型滑轨的材料：冷拔滚子轴承碳钢 C43 F
尺寸为 28 至 63 的 K 型、T 型及 U 型滑轨的材料：CF53
Rollon直线导轨CPN28-2RS


Deutronic DC 转换器部分型号产品参数

DVC1903
由于使用了平面设备，因此可以结合非常扁平的设计来实现高功率密度。DVC1903具有升压性能，并在t minor = 4s时提供3840W的最大输出功率。其他输入/输出电压范围可根据要求提供。

DVCx3-DVC1903
宽范围输入
电隔离开关稳压器
功率范围高达1680W
短期峰值功率高达3840W
高效–典型 95％
短路，空载和过热保护
防护等级IP54
并联连接
特别扁平和紧凑的设计
根据要求：CAN（可控制的输出电压和电流）
根据要求：RS232（可控制的输出电压和电流）
根据要求：更改输出电压和电流
根据要求：更改输入电压范围

由于使用了平面设备，因此可以结合非常扁平的设计来实现高功率密度。DVC853具有升压性能，并提供t minor = 4s的最大输出功率2208W。其他输入/输出电压范围可根据要求提供。


Rollon DSS28

Rollon DSS28

Rollon TLV-18

Rollon CRN43-2Z

Rollon ELM_80SP-014

Rollon 01940

Rollon DBN2

Rollon TLC-28

Rollon TLC-28-00

Rollon TPV -43

Rollon ULC-01/2/NUE28

Rollon ASN28-0450

Rollon CES20-060-2Z

Rollon DBN28

Rollon NTE43L-5-A

Rollon TLV-01280/NT18

Rollon CS43-150-2RS-A

Rollon CS28-080

Rollon TLC-28-011

Rollon TLV-43-018
  Rollon导轨CS28-080系列产品介绍，有关选型及规格确定情况，欢迎垂询汉达森品牌专员高轲。
