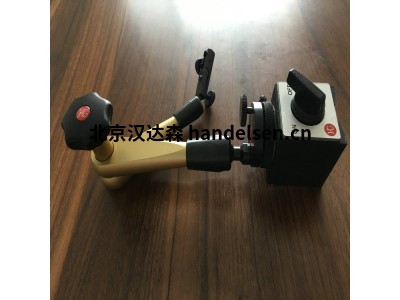

万向微调磁性表座 HG 磁力支架

HG液压测量支架技术说明：

液压测量支架，带有中央夹紧机构。可以腾出一只手来设置量表。所有活节可以通过中央旋钮夹紧，同时确保良好的刚性。获得专利的机械结构，能够产生足够的压力，使得旋转手轮不无需施加很大的力。通过双重密封，有效地防止液压系统漏油。夹紧力可以进行无级调节。活节臂可以在量表支承上进行 360° 的旋转和超过 180° 的摆转。量表支承，用于柄部 为 8 mm 或者棱形柄部的量表。



磁性底座带有棱形底脚。强劲的永久磁铁。用于开关磁力的旋转开关。磁力会作用在台座平整的背面以及棱形底面上。

磁性底座上额外带有可以旋转的精密调整机构；在测量力较大的情况下仍然能够保证稳定性。



提示:

液压测量支架，在锁紧机构打开的状态下，能够承受巨大的温度波动。在此过程中，液压油需要一定的时间，才能完成温度补偿。在夹紧状态下可以承受* 15° C 的温度变化，不会发生液压油漏油的情况。

广泛适用于各类机床,同时还应用于各种科研机构及高等院校的科学研究中,测量精度。



特点：

1.万向支臂,可固定任何角度,使用方便迅速,磁性底座有2--160KG的吸力。

2.夹表处带微调装置,可任意调节方向定位。

3.除可夹持普通百分表,杠杆表外,还可对带燕尾槽的杠杆百分表夹持。





磁性表座的原理



为什么磁性表座会产生磁力呢？



磁性表座产生磁力主要是利用了两个特性：

1.软磁性材料的磁化和退磁快的特性;

2.条形永久磁铁或恒磁磁铁的中间磁场极弱而两端磁场极强的特性。

它里面是一个圆柱体(途中的电工软铁),在其中间是条形的永久磁铁，通过转动手柄，来转动里面的磁铁。其中黄铜是用来隔离磁场的。





　关于磁性表座工作原理概括起来其实就是简单的几个字：分断和接通内部的磁极。下面是对磁性表座工作原理详细的介绍。



　　磁性表座外壳为两块导磁体，中间用不导磁的铜板隔开。内部有一个可以旋转的磁体，此磁体沿直径方向为n、s极。



　　当磁体旋转到中间位置，磁力线分别在两块导磁体中形成闭路时表座可以轻易取走;旋转90度后，ns极分别对着两块导磁体，此时从n极到导磁体到导轨到另一块导磁体到s极，形成磁力线闭合，可以牢牢的附着在导轨上。



　　磁性表座通过转动手柄，来转动里面的磁铁。当磁性表座磁铁的两极（N或S）呈上下方向时，也就是磁铁的N或S极正对软磁材料底座时,就被磁化了，这个方向上具有强磁，所以能够用于吸住钢铁表面。而当磁性表座磁铁的两极处于水平方向时，及NS的正中间正对软磁材料底座时(长条形磁铁的正中间只有极小的磁性，可以不记)不会被磁化，所以此时底座上几乎没有磁力，就可以很容易地从钢铁表面取下来了。
