Protego隔膜阀 UB/SF-G-0-150参数特点

PROTEGO自1954年以来，已经建立并提供安全设备和储罐设备，现在全球有500多名员工。在我们的专业领域内，我们是技术领导者。我们为客户提供全球服务，包括研发，特定应用工程和整体保护系统设计。我们的客户知道他们可以信赖我们的产品以及过程工程，石油，化学和制药行业以及生物能源行业的高质量和开发标准。



如今，阻火器（FLAMEFILTER?）可用于许多工业应用。它们被认为是工程防爆的安全原则。在环境和防爆方面，对阀门的密封提出高要求是有益的。质量是制造的。



使用PROTEGO 阀门和设备进行防爆，可防止灾难发生。全球采购，现代化的制造设施，永久的质量控制和全球通信保证了高质量的产品和服务。通过提供产品和提供服务，我们致力于安全和环境：PROTEGO  - 我保护。

产品分类：

阻火器

压力/真空释放阀

罐体设备

低温储罐设备



PROTEGO 阻火器的工作原理



阻火器设计用于允许气体，液体等流动并防止火焰传播。



PROTEGO?阻火器由单独的FLAMEFILTER （阻火盘）组成。几个FLAMEFILTER?加垫片和一个封闭的笼子构成了阻火器。



FLAMEFILTER?由缠绕的波纹金属条制成。 PROTEGO?终端阻火器和PROTEGO?在线阻火器采用小间隙火焰淬火原理。



当混合物在两个壁之间的间隙中点燃时，火焰向未燃烧的混合物扩散。燃烧混合物的体积膨胀预压缩未燃烧的混合物并加速火焰。通过边界层“s”中的散热，将其转移到与间隙宽度“D”相比的间隙长度的大表面并将产品冷却到其点火温度以下，火焰被熄灭。



阻火盘的间隙宽度和间隙长度决定了它的灭火能力。间隙越窄越长，灭火效果越大。间隙越宽越短，压力损失越小。通过实验确定两种条件之间的最佳解决方案。



适用于所有应用的正确设备



根据燃烧过程和安装位置，阻火器可细分为不同类型。 我们的产品范围包括以下内容：



终端爆燃火焰避雷器（短时间/耐久性燃烧证明）观看视频



在线爆燃火焰避雷器



在线爆轰阻火器（稳定/不稳定爆炸）



常用型号

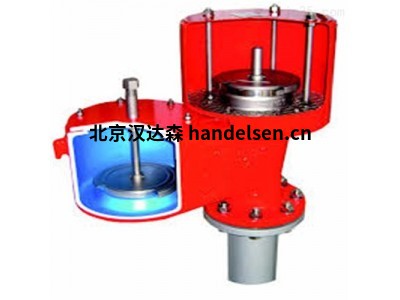

防变形和耐久燃烧防UB / SF型护身®隔膜阀是本领域压力和真空-溢流阀组合动态和静态阻火的功能的状态。这种设计在全球范围内都是独一无二的。它主要用作在罐，容器和过程工程设备上进行火焰传递的安全装置，以防止其进入和排出。该阀门可提供可靠的保护，以防止过高的压力和真空，防止吸入的空气和几乎高达设定压力的产品损失，并防止大气爆燃和持久燃烧（如果发生稳定燃烧）。该护身®UB / SF隔膜阀已经在石油化工和化学工业的各种严苛应用中证明了其多年的性能。在全球范围内，它是唯一可在苯乙烯和丙烯酸等服务中发挥作用的通风口。



用抗冻水-乙二醇混合物调节设定压力，可确保在极端寒冷的天气条件下安全操作。的护身® UB / SF阀可用于爆炸组IIB3（NEC C组MESG≥0.65毫米）的物质。



当储罐中的压力达到设定压力时，外阀座环（2）上的隔膜（1）会被提起，并且蒸气会排放到环境中。设定压力由填充到外环腔（3）中的液体（水-乙二醇混合物）塔高调节。超压腔配有一个开口（4），以使压力与环境压力保持平衡。开幕配备了FLAMEFILTER ®避免火焰传递到超压室。如果储罐中形成真空，则真空将通过压力平衡管传输到真空室（5）（内室）中。如果达到设定的真空度（取决于真空室中液柱的高度），则大气压将隔膜从内部阀座环（6）上提起。现在，周围的空气可以流入储气罐。可以通过浮动液位指示器（7）检查影响设定压力和真空度的液柱高度。



由于我们高度发达的制造技术，罐内压力保持在设定压力，其气密性远远优于传统标准。这是因为即使在工作压力增加的情况下，载有液体的隔膜也会在特殊设计的阀座表面积上紧紧挤压。这对于将泄漏降至绝对最低极为重要。释放多余的压力或真空后，阀重新安装并提供紧密的密封。



如果储罐压力超过调整的设定压力，则爆炸性气体/产品-蒸气的空气混合物会排出。在克服设定压力的同时，这些混合物离开隔膜与阀外圈之间的环形间隙的速度比火焰速度快得多。如果这种混合物着火，则可以防止回火进入油箱。如果混合物继续流动，则动态阻火功能即使在持久燃烧的情况下也可以防止回火。即使在热排气期间出现相对较低的流速，由体积流形成的间隙也是如此狭窄，以至于火焰在间隙中熄灭并防止了回火。在非常低的压力设置下，由大气爆燃引起的爆炸压力可能足以将隔膜从阀座环上提起，从而导致回火。可以通过安装PROTEGO来防止向罐内着火®阻火器单元（8）。在常规维护和检查期间，该阻火器装置可提供额外的保护，防止大气爆燃。



该阀的最高使用温度为+ 60°C / 140°F，并符合欧洲储罐设计标准EN 14015 –附录L和ISO 28300（API 2000）的要求。



根据当前的ATEX指令和EN ISO 16852以及其他国际标准进行类型认证。

Weforma公司简介:



　　德国Weforma缓冲器公司成立于1980年，公司主要为工业研发和生产缓冲器产品。缓冲产品覆盖：工业自动化、重工和电梯缓冲吸收器、缓冲气缸、转动缓冲器及气体弹簧等。



　　各类型的气弹簧，PUR缓冲器及金属缓冲垫组成了Weforma的缓冲防震隔离产品。托盘闭锁装置、定位气缸、擒纵机构棘轮装置及气夹等也是WEFORMA产品的一员。



　　工业缓冲器



　　工业缓冲器是通过内部液压油的流动起到缓冲作用的封闭式液压元件。当物体撞击到缓冲器上时，内部的单向阀系统在活塞环压力的作用下关闭。液压油通过节流孔流出，节流孔随着行程的结束逐步关闭，从而起到减速缓冲作用。动能被转化为热能，如果调节正确。在行程终端能量完全被吸收。内部蓄能器补偿了活塞杆进入的体积。回复弹簧确保活塞能迅速回复。缓冲器可以在前段或后端进行调节。



Protego隔膜阀 UB/SF-G-0-150参数特点



Weforma 产品型号:

Weforma WS-M 1.25*2-3H传感器

Weforma WRD-H4025-L旋转阻尼器

Weforma WRD-H4025-R旋转阻尼器

Weforma WRD-H 1205L

Weforma WRD-H 0805L

Weforma 26300-2515030

Weforma WE-M0.25AP

Weforma SONP4051 01120减震器

Weforma WM-E0.25m(31010)

Weforma WM-E0.25m(31010)

Weforma WM-E0.35mA(31510)

Weforma WM-E1.0mtA(33040A)

Weforma WM-E1.25UNF*2-1(34040)

Weforma WM-E1.25m*1-2(34110)

Weforma WM-E1.2m*1A(33510A)

Weforma WM-E1.5UNF*1-2(35140)

Weforma WM-E1.5UNF*2-2(35150)

Weforma WM-E1.5UNF*3-2(35160)

Weforma WM-E2.0m*2-1(36010)

Weforma WM-E2.0m*4-1(36020)

Weforma WM-M10*6.5-1(15210)

Weforma WM-M6*5-1(13010)

Weforma WM-P0.25-1(41010)

Weforma WM-P0.25-3(41030)

Weforma WM-P0.5-1(41110)

Weforma WM-P0.5-1C(41110C)

Weforma WM-P0.5-2(41120)

Weforma WM-P0.5-2C(41120C)

Weforma WM-P0.5-3(41130)

Weforma WM-P1.0-3(41230)

Weforma WM-S0.1-1(20410)

Weforma WM-S0.1-2(20420)

Weforma WM-S0.15-1(20510)

Weforma WM-S0.15-2(20520)

Weforma WM-S0.2-2(20620)

Weforma WM-S0.25-1(21010)

Weforma WM-S0.25-3(21030)

Weforma WM-S0.35-1(22110)

Weforma WM-S0.35-2(22120)

Weforma WM-S0.35-3(22130)

Weforma WM-S0.35-3A(22130A)

Weforma WM-S0.5-1(21110)

Weforma WM-S0.5-2(21120)

Weforma WM-S0.5-3(21130)

Weforma WM-S1.0-1(21210)

Weforma WM-S1.0-2(21220)

Weforma WM-S1.25*1-3(23030)

Weforma WM-S1.25*2-3(23130)

Weforma WM-S2.0*6-3(25230)

Weforma WM-S0.5-2(21120)

Weforma WM-M6*5-1(13010)

Weforma WM-S0.5-3(21130)

Weforma WM-P0.25-1(41010)

WM-S1.0-1(21210)

Weforma WM-P0.25-3(41030)

Weforma WM-S1.0-2(21220)

Weforma WM-P0.5-1(41110)

Weforma WM-S1.25*1-3(23030)

Weforma WM-P0.5-1C(41110C)

Weforma WM-S1.25*2-3(23130)

Weforma WM-P0.5-2(41120)

Weforma WM-S2.0*6-3(25230)

Weforma WM-P0.5-2C(41120C)

Weforma WM-P0.5-3(41130)

Weforma WM-P1.0-3(41230)

Weforma WRD 16

Weforma WRD 18

Weforma WRD 19

Weforma WRD 20

Weforma WRD 22-23

Weforma WRD 34

Weforma WRD-H 0607

Weforma WRD-H 0805

Weforma WRD-H 1208

Weforma WRD-H 1610

Weforma WRD-H 2010

Weforma WRD 16

Weforma WRD 18

Weforma WRD 20

Weforma WRD 22-23

Weforma WRD 34

Weforma WRD 40

Weforma WRD 58

Weforma WRD 60

Weforma WRD 62

Weforma WRD 73

Weforma WRD 88

Weforma WRD 100

Weforma WRD 101

Weforma WP-M 0,1

Weforma WS-M 10x6

Weforma WS-M 10x8

Weforma WE-M 0,15

Weforma WS-M 0,15

Weforma WP-M 0,15

Weforma WEB-M 0,15

Weforma WSB-M 0,15

Weforma WS-M 12x10

Weforma WE-M 0,2

Weforma WS-M 0,2

Weforma WE-M 0,25

Weforma WS-M 0,2

Weforma WP-M 0,25

Weforma WE-M 0,5x19

Weforma WS-M 0,5x19

Weforma WP-M 0,5x19

Weforma WS-M 0,5x13

Weforma WP-M 0,5x13

Weforma WE-M 0,5x40

Weforma WS-M 0,5x40

Weforma WP-M 0,5x40

Weforma WE-M 1,0

Weforma WS-M 1,0

Weforma WP-M 1,0

Weforma WE-M 1,0x40

Weforma WS-M 1,0

Weforma WP-M 1,0

Weforma WE-M 1,0x80

Weforma WS-M 1,0

Weforma WP-M 1,0x80

Weforma WP-M 1,25x1

Weforma WE-M 1,25x2

Weform  WS-M 1,25x2

Weforma WP-M 1,25x2

Weforma WE-M 1,25x3

Weforma WS-M 1,25x3

Weforma WP-M 1,25x3

Weforma SAD-50-200

Weforma SAD-50-550

Weforma SAD-50-950
