HAAKE安全边缘技术说明

当我们于1987年开始将想法转化为产品时，我们对创业之旅将在何处结束一无所知。当时，生产，设计和销售都在我们父母的车库里进行！如果不是为了我们的第一批客户和供应商的支持，那么我们的话简而言之。由于他们最初对我们的承诺，绝对以客户为导向是我们同事和我们的头等大事。

自成立以来，已经设计并成功在机器安全设备市场推出了多个产品组。

产品分类：安全边缘HSC、安全垫、保险杠安全联锁、阀门联锁

保护剪切和压碎边缘

《机械指令》指出，只有采取了全面的安全措施以保护使用这些机器的人员，危险机器才能投入运行。

为了防止在剪切和挤压边缘时发生危险，使用了安全敏感的边缘。

典型的应用有机器防护装置，升降台，剧院舞台等。激活安全边缘后，将立即关闭电源。在启动Haake安全边缘之前，要么按照N / O原理操作电气设备（在操作安全边缘时将两个导电条或导电层放在一起），要么将光电系统（光束中断）市场上提供的标准产品选项。这种设备通过信号进行操作，这些信号需要通过控制单元进行转换和处理。

规格HSC 65-35-03安全边缘：HSC 65 35 01

安全边缘设计用于不同的室内和室外应用。Haake接触链直接位于

链管的前部。不管方向如何（理论上为360°），执行安全沿时，电流都会被机械中断，而其他系统则不需要电子控制电路。

与常规橡胶材料相比，异型质量的TPE （热塑性弹性体）具有更好的弹回形状的能力。这样做的好处是，轮廓将保持其形状多年。

可以使用不同的铝型材进行安装。可选地，可以使用螺栓，长方形或圆孔定制这些。

技术数据

工作温度： -20ºC至+55ºC

防护类型： IP 65

额定电压： 最高 50 V AC，75 V DC，用于更高电压使用符合EN 61558-1的变压器

额定电流： 最高 0,5 A，应从外部保护电源

有效驱动角度： 90度

控制类别： 3（根据EN 954-1）

连接电缆： 双绝缘，高度灵活的单芯电缆（FLKM）。

  与制造商协商后，还可以使用其他电缆。

最大连接电缆长度： 50公尺

传感器配置文件： TPE（热塑性弹性体）

铝安装型材： AlMgSi 0.5挤压成型

安全边缘HSC的技术数据表

安全边缘HSC 35 20 01 安全边缘HSC 35 20 02 安全边缘HSC 35 20 03

安全边缘HSC 40 20 01 安全边缘HSC 40 20 02 安全边缘HSC 40 20 03

安全边缘HSC 65 35 01 安全边缘HSC 65 35 02 安全边缘HSC 65 35 03

安全边缘HSC 95 35 01 安全边缘HSC 95 35 02 安全边缘HSC 95 35 03

HAAKE60059 / VC0019445

HAAKE60059 / VC0019448

HAAKE HSC B-200-35-02

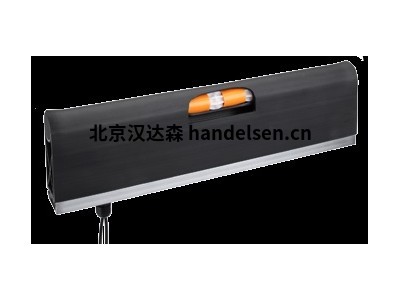

保险杠由柔软的聚氨酯泡沫制成，在其内部接触链紧靠操作面设置。接触链的数量和位置取决于保险杠的尺寸和预期用途。在有轨车辆或直线运动的情况下，通常只有保险杠的前侧用作操作面。在其他情况下，如果车辆或机器遵循弯曲的路径，则接触链也将安装在侧面。带有接触链的完整泡沫体被粘合到承载板上，并完全涂有聚氨酯材料。标准颜色是黑色和红色。黄色安全条纹也可以作为一种选择。涂层的厚度由预期的力和冲击确定。通常，载板是铝的。为了将保险杠固定在车辆上，

提供了带螺纹的螺栓，螺栓的大小和数量将由保险杠的大小决定。此外，用于电路连接的电缆端子也位于承载板的区域中。通常可以自由选择螺栓和电缆端子的所有尺寸。可以定制形状或颜色，并且保险杠将适合车辆的外观。

安全边缘的致动导致至少一对接触辊在楔形中间元件的作用下分离，从而断开电流电路，因为电路中断信号是直接的 如果可用，则不需要转换输出信号。 该信号被馈送到急停按钮已经需要的安全继电器单元，安全边缘的传感器部分紧接在橡胶轮廓的前面。 触点的分离不是由接触链的弯曲引起的，而是由外部径向力转换为轴向力引起的。 即使在开关力很小的情况下，在很短的操作行程之后，操作也会导致关闭功能。

HSC 35-20-01 T HSC 35-20-02 T HSC 35-20-03 T

HSC 40-20-01 T HSC 40-20-02 T HSC 40-20-03 T

HSC 65-35-01 T HSC 65-35-02 T HSC 65-35-03 T

HSC 95-35-01 T HSC 65-35-01 T HSC 65-35-02 T HSC 65-35-03 T HSC 95-35-02 T HAAKE HSC 95-35-03 T

HAAKE安全边缘技术说明
