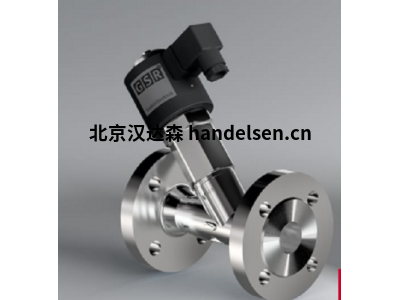

GSR Ventiltechnik法兰阀24TH型
| 高轲 QQ：2850590595 手机：18518179343 电话：010-64717020-172 传真：010-84786709-666 邮件：sales62@handelsen.cn |
 |
GSR电磁阀具有很长的使用寿命，这在各种应用中已得到日常证明。
现在，我们提供现货的标准系列24和37系列阀门。
各种选项，例如防爆线圈系统或基于这些版本的限位开关也可在短时间内提供。
其特点：连接法兰DN65-DN200
技术数据表
24TH型
2/2向电磁阀
NC-阀门常闭（标准配置）
否-阀门常开（可选）
力控式活塞设计阀。不需要压差
操作。在标准（NC）中，阀通过弹簧力关闭。
电磁阀可扩展温度范围
技术规格
控制类型操纵杆
设计活塞设计
连接法兰DN65-DN200
EN 1092-1表格B1 / B2
垂直安装执行器
压力0-40 bar（请参阅第2页的表）
中度清洁，中性，气态和液体
媒体
最高粘度22mm²/ s
温度范围中：-40°C至+200°C
环境温度：-40°C至+50°C
考虑到第4页所述的限制
阀体材料球墨铸铁EN-GJS-400-18-LT
铸铁EN-GJL-250
铸钢GP240 GH
不锈钢1.4581
金属内部零件黄铜和不锈钢
密封聚四氟乙烯
电源电压AC〜24V，110V，230V
通过外部整流器（包含在交付中）
直流= 12V，24V
根据要求提供其他电源电压
电压容差-10％/ + 10％
功率
消费
T272 = 60瓦
T352 = 80瓦
T402 = 180瓦
防护等级IP65根据DIN 60529
占空比100％ED-VDE 0580
连接类型接线盒
阀门特点
对于高达+200°C的介质温度
不需要压差
使用寿命长
优质材料
坚固的密封元件
电磁线圈的加热和功率
GSR默认电磁阀设计用于在正常操作下连续运行（100％ED =通电时间）
条件。电磁线圈的拉力基本上受以下三个因素影响：
电磁线圈的自发热
中温
环境温度
GSR电磁线圈默认情况下设计为最高+35°C的环境温度。本规范适用于
相应阀的数据表中规定的最大允许工作压力，100％占空比和介质
温度+200°C。
当对其他影响参数应用较低的值时，可能会导致较高的环境温度。当最大
工作压力和最大假设介质温度不允许高于最高温度，则环境温度为+50°C。
+180°C。除此之外，可能会偏离默认设计温度范围，例如当温度线圈或其他
使用建设性措施。请与GSR总部联系以讨论具体应用。
有关操作条件的更精确的规格和技术数据，请参见产品的数据表。
电磁线圈和电磁阀。请注意，永久加载的线圈的表面温度会
仅通过线圈的自热即可将温度升高到+120°C。计算了我们默认电磁阀的功耗
根据DIN VDE 05820，线圈温度为+20°C
