Nexans MC铠装仪表电缆UL型

铠装仪表电缆UL型MC HL 600V，90°C等级 - 无铅

标准

国家： UL 1569; UL 2225; UL 66

描述

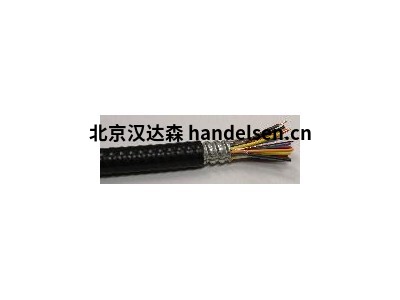

单个或多个单独屏蔽双或三元组，整体电缆屏蔽，PVC内套，连续波纹铝护套，PVC护套

施工

导体：裸铜退火铜，符合ASTM B3和B类标准，符合ASTM B8标准。

绝缘：符合UL 66的PVC /尼龙类型TFN，阻燃性，90°C额定温度。

绝缘屏蔽：螺旋缠绕铝箔/聚酯屏蔽以提供100％的覆盖率，镀锡铜排扰线的尺寸比电路导线小两倍。

装配：根据需要，对/三元组在同心层中被电缆连接，间隙填充有合适的非吸湿性填料。合成材料的粘合带以基本圆形的形状组装芯。

整体电缆屏蔽：螺旋缠绕的铝箔/聚酯屏蔽以提供100％的覆盖率，以及与电路导体尺寸相同的镀锡铜排扰线。

内护套：聚氯乙烯护套，根据UL 1569标准，电缆芯线温度额定值为90°C，额外阻燃。在夹克纵向铺设一条撕裂绳以便于剥离。

装甲：连续波纹铝护套不超过0.2％微量铜，提供完整的保护，防止液体和气体进入。它还提供了出色的机械保护，附加的静电屏蔽，并作为接地设备的简单方法。

外套：整个UL 1569黑色聚氯乙烯护套，额定温度90°C; 低气体排放; 有限的火焰蔓延和优异的耐腐蚀性。

导体的识别

对：黑色/白色和数字编码

三元组：黑色/白色/红色和数字编码

弯曲半径

固定位置： 7 x电缆总直径

在拉动期间： 12倍电缆总直径

规格

*符合UL 66，TFN额定90°C 600V导线

*满足UL 1569对MC型金属包覆电缆的要求

*符合危险位置的UL 2225 *符合

NEC条款330的指定型MC

施工特点

导体材料       铜

电气特性

最大工作电压       600V

使用特点

最高工作温度       90℃下

选项

以下结构可以在特殊订单上提供：

不同的导体尺寸

不同的配对或黑社会配置

可定颜色

其他结构和组合（适用一些制造限制）

UL 1309上市和标志
