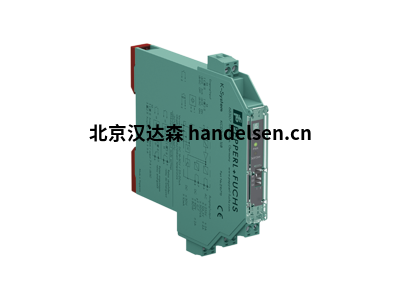

Pepperl+Fuchs开关放大器KCD2-SR-1.LB

刘洋 QQ：2850590582   手机：17744536447 电话：010-64714988-213 传真：010-64714988668 邮件：-@handelsen.cn

　　1通道信号调理器

　　24 V DC电源(电源导轨)

　　干接点或NAMUR输入

　　可用作信号分配器(1个输入和2个输出)

　　继电器接点输出

　　故障继电器触点输出

　　线路故障检测(LFD)

　　外壳宽度12.5毫米

　　符合SIL 2标准 符合IEC 61508

　　产品优点

　　直流24 V

　　一般规格

　　信号类型数字输入

　　功能安全相关参数

　　安全完整性等级(SIL)SIL 2

　　供应

　　连接电源导轨或端子9 +，10-

　　额定电压19至30 V DC

　　波纹≤10%

　　额定电流≤30 mA

　　功耗≤500兆瓦

　　能量消耗≤500兆瓦

　　输入项

　　连接侧现场侧

　　连接端子1 +，2-

　　额定值符合 符合EN 60947-5-6(NAMUR)

　　开路电压/短路电流大约 DC 10 V /约 8毫安

　　开关点/开关滞后1.2 ... 2.1 mA /约 0.2毫安

　　线路故障检测断裂I≤0.1 mA，短路I≥6.5 mA

　　脉冲/暂停比分钟 20毫秒/分钟 20毫秒

　　输出量

　　连接侧控制端

　　连接输出I：端子5、6; 输出II：端子7、8

　　输出I信号; 中继

　　输出二信号或错误信息; 中继

　　联系人加载253 V AC / 2 A / cosφ> 0.7; 126.5 V AC / 4 A / cosφ> 0.7; 30 V DC / 2 A阻性负载

　　最小开关电流2 mA / 24 V直流

　　通电/断电延迟≤20毫秒/≤20毫秒

　　机械寿命10 7个开关周期

　　转移特性

　　开关频率≤10赫兹

　　电隔离

　　输入输出增强绝缘 符合EN 50178，额定绝缘电压eff 300 V

　　输入/电源增强绝缘 符合EN 50178，额定绝缘电压eff 300 V

　　输出/电源增强绝缘 符合EN 50178，额定绝缘电压eff 300 V

　　输出/输出增强绝缘 符合EN 50178，额定绝缘电压eff 300 V

　　指标/设置

　　显示元素发光二极管

　　控制元件拨码开关

　　组态通过DIP开关

　　贴标前面的标签空间

　　指令一致性

　　电磁兼容

　　指令2014/30 / EUEN 61326-1：2013(工业场所)

　　低电压

　　指令2014/35 / EUEN 61010-1：2010

　　一致性

　　电磁兼容NE 21：2006

　　防护等级IEC 60529

　　环境条件

　　环境温度-20 ... 60°C(-4 ... 140°F)

　　机械规格

　　防护等级IP20

　　连接螺丝端子

　　弥撒大约 100克

　　外型尺寸12.5 x 114 x 119毫米(0.5 x 4.5 x 4.7英寸)，外壳类型A2

　　安装在35 mm DIN安装导轨上 符合EN 60715：2001
