VACUUMSCHMELZE (VAC)传感器T60404-N4641-X920现货

高艳春 QQ：2850590591   手机：15201542839 电话：010-64717020-122 传真：010-84786709-666 邮件：sales3@handelsen.cn

VACUUMSCHMELZE (VAC)传感器T60404-N4641-X920现货


        VACUUMSCHMELZE (VAC) 公司是全球高性能磁 性材料及器件生产商的ling导者

我们的产品涵盖半成品材料及其零部件，元器 件及其集成系统，产品被广泛应用于电力电子及电子工程领域。从软磁产品到世界上磁性zui强的永磁产品，VACUUMSCHMELZE是全球屈指可数的可以给客户提供整套磁性技术方案的跨国公司之一。今天的 VAC 已经拥有超过3000 名员工，我们的分支结构（ 包括生产和销售）遍布在全世界40 多个国家，其年均销售额约为3亿欧元。早在1923年，我们就成为shou家将真空条件下合金熔炼的金属 加工工艺引入工业生产的公司，VACUUMSCHMELZE的命名也是由此而来。与此同时, 我们的公司也不断发展壮大成为一家国际化的企业



1,电流测量精度最高

闭环电流传感器采用VAC发明的磁探头作为零场检测器，可实现最高的精度。 VAC电流传感器覆盖1.5 A至1.500 A之间的三个数量级的额定电流。



优势

上升时间短

最高精度0.4至0.7％

频率范围DC至200 kHz

在整个温度范围内没有温度漂移

UL认证

性能优于带有霍尔元件的传感器



VAC闭环电流传感器的功能原理



要测量的电流IP在软磁芯中产生磁通。传感器电子装置通过补偿电流IS产生相反方向的磁通，并将磁通之和控制为零。这是通过位于芯子气隙中的磁场探头完成的。在高于几千赫兹的频率下，由初级绕组，磁芯和次级绕组组成的磁系统独立于电子设备而充当电流互感器。



补偿电流的大小和形状对应于一次电流除以二次绕组的匝数。可以从测量电阻得出电压。闭环电流传感器的主要优点是测量精度高，上升时间短和带宽大。带有磁探针的VAC闭环传感器在整个应用温度范围内的精度都比带有霍尔元件的VAC闭环传感器更高。



当前形状

通常，在功率电子设备中要测量的工作电流是直流电或交流电，其振幅高达100 Hz。 它们被功率半导体的开关电流所叠加，这些开关电流达到一位到两位数的kHz范围，并且谐波高达三位的范围。 它们的幅度明显较低。 我们的电流传感器专为此类电流而设计。 如果高频分量的幅值永久更大，则可能会导致传感器芯过热。 因此，除了要测量的电流水平外，其形状还对损耗以及传感器的发热有影响。



具有初级开口的电流传感器中初级导体的位置



磁探针在不同传感器系列中的位置

在补偿传感器中，由一次电流产生的磁通量在传感器芯中被检测到，并由同样大的反极性磁通量进行补偿。尽管我们的传感器在磁设计上非常坚固，但此测量原理的最佳功能并不完全独立于磁路中导体的位置，也不完全独立于外部载流导体相对于磁路和零位的位置场探头传感器。电流的幅度和频率也很重要。由此产生的影响会影响传感器的动态特性，高水平的测量精度以及可能的发热。如果将导体穿过传感器开口居中放置，并且电流传感器周围的直接区域中没有载有大电流的导体，则可以达到最佳效果。可根据要求提供更多信息。



传导和辐射发射



在非常不利的条件下，可能会受到干扰信号辐射对传感器的影响。低频或中频干扰是由于磁场引起的，例如来自功率扼流圈或变压器的磁场。通常在几百兆赫兹范围内的高频干扰可以直接注入传感器或通过连接导线注入。对电流传感器可能产生的高频影响是否会对应用产生实际影响，取决于例如外壳屏蔽的设计。各个系列的VAC电流传感器已按照IEC 61000-4-3：2010进行了电磁兼容性测试。请与我们联系，以了解测试的当前状态。



“偏移波纹”



由于VAC传感器的原理，内部探头信号的残留没有得到完全抑制。此信号的频率为400 kHz或更高。它是零对称的，并且在至少一个周期内积分时不会影响测量精度。此外，可以通过简单的低通滤波器（与测量电阻器并联的电容器）进一步减小噪声。数据表中显示的所谓“偏移波纹” iOSS实际上不是偏移。



参考电压VREF输入/输出



可选地，参考引脚VREF可用作输入或输出。因此，内部生成的参考REFOUT可以作为输出路由，或者可以将外部参考REFIN作为输入连接到传感器。建议根据REFOUT输出端连接的精确基准而不是GND差分评估输出电压VOUT。这样，可以实现电流传感器的最低偏移值。

T60404-P4640-X100

T60404-P4640-X102

T60404-P4640-X156

T60404-N4646-X101

T60404-N4648-X300

T60404-N4648-X400

T60404-N4647-X662







2,benvac-所有电流敏感型差动电流传感器

电动汽车充电的电气安全



benvac：全电流敏感安全装置

benvac是一款差动电流（DI）传感器，专门为EV充电而开发，可提供全电流灵敏度。 根据IEC 62752或UL2231，在发生危险电气故障（DC和AC）时，传感器可以触发自动关闭。



好处：



通过故障电流保护免受危险情况的影响，防止RCCB A型饱和

体积小，占用空间小，可集成到紧凑的IC-CPD中

坚固的机械和电气设计，适用于恶劣的环境条件

低成本的电气安全性（与RCCB类型B相比）

集成的自我监控和测试功能



为了满足包括IEC 62752在内的新标准，电动汽车的充电需要使用差动电流传感器，以防止在汽车电池（DC）连接到家庭电源（AC）的情况下发生危险情况。



通常，在直接连接直流和交流电路的地方可以使用AC / DC敏感的差动电流传感器，因此会发生AC / DC泄漏电流。



通常，A型剩余电流断路器（RCCB）是安装在私人家庭中的唯一类型，无法识别和禁用直流故障电流。因此，试图通过家用电源为电动汽车（EV）充电的用户将需要昂贵的B型RCCB，以在存在直流故障电流的情况下保证安全。



通过使用集成到IC-CPD或壁装盒中的VAC DI传感器，客户可以节省安装B型RCCB的高成本，从而以低成本提供全电流灵敏度和电气安全。



单个DI传感器可同时监视所有相电流和中性导体，以检测AC / DC故障电流。如果发生危险的电气故障，该传感器可以激活自动关闭功能，或者向主设备发出超出关闭阈值的信号，然后该主设备将关闭电源。由于要监视的差分电流仅在发生电气故障时才发生并且极低（mA），因此最大的测量精度至关重要。另外，需要快速的响应时间来维持安全功能并防止人员受伤。差动电流传感器可以很好地满足这两个要求。



T60404-N4641-X900

T60404-N4641-X901

T60404-N4641-X903

T60404-N4641-X910

T60404-N4641-X911

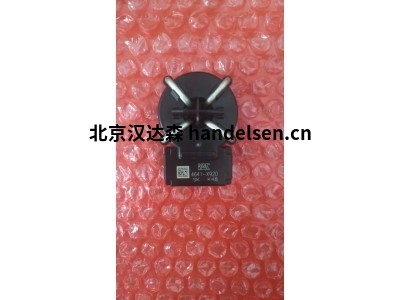

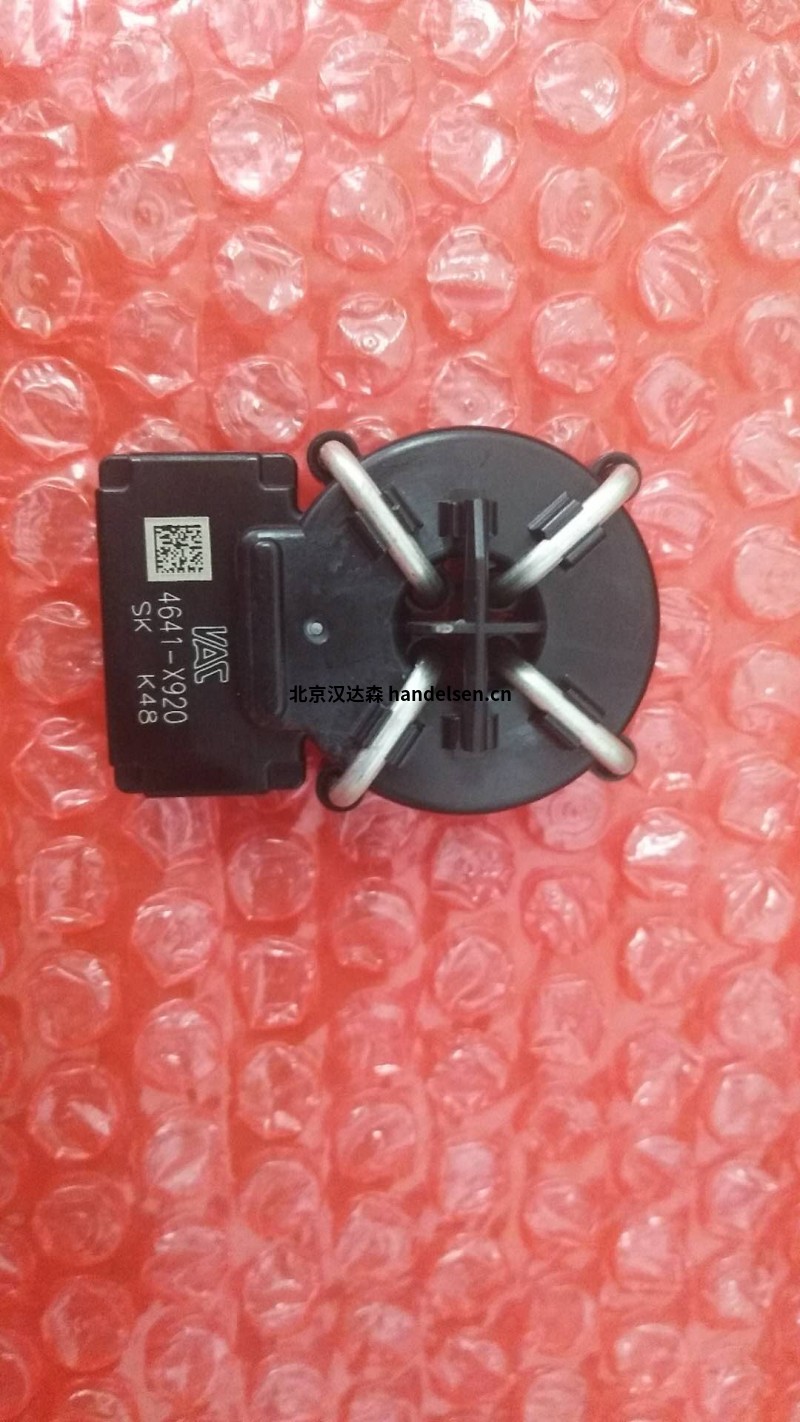

T60404-N4641-X920

T60404-N4641-X921



 VACUUMSCHMELZE (VAC)传感器T60404-N4641-X920现货

3, 差动电流传感器

精度最高，电气安全性最高



差动电流传感器

具有VAC发明的磁探头的闭环差分电流传感器，可实现最高的精度。 VAC差动电流（DI）传感器可提供30 mA至几安培的差动电流。



好处：



最高 一次电流高达120 A

带有集成原边和原边开口的变体

DI检测的最高准确度<1.5％

频率范围DC至10 kHz

UL认证 符合UL508

集成屏蔽EMI

+5 V单电源和电压输出，可直接连接到A / D转换器



差分电流传感器的一项重要安全功能是监视整个系统对地的泄漏电流。这样的系统由光伏模块或与逆变器结合的电动机组成，或者由与电池结合的电网组成。有缺陷的系统可能对人身危险或引起火灾，因此相应的标准要求逆变器或充电器从电网上断开，然后才可能对系统或人身危险。



泄漏电流是意料之外的，因此针对接地的故障电流不可控，并且可能包含直流部分和交流部分，因此需要对AC / DC敏感的监视。关键组件是VAC差动电流传感器，其测量值作为输出电压传输并由控制系统进行评估。



通常，应使用带有AC / DC敏感型差动电流传感器的保护装置，在这种情况下，可能会产生恒定或大于零的恒定直流或脉动直流电。其他示例是电源或不间断电源。



附加功能：消磁





每次上电时，传感器将自动执行退磁循环，并在大约150毫秒后准备使用。建议在传感器运行期间定期进行去磁。这样可以确保消除补偿铁芯的任何可能残留的磁化，并且测量精度和偏移量处于最佳范围内。



要执行退磁循环，请执行以下操作：



VREF必须设置为0 V> 100 µs；开始内部测试电流生成

将VREF重置为其参考值后，将开始退磁

传感器运行110 ms退磁周期

在此期间，输出设置为VOUT <0.5 V

之后，传感器即可使用

内部测试电流产生





一旦VREF设置为0 V，电流传感器就会产生测试电流，同时出现恒定输出VOUT = 250 mV。此功能可用于验证传感器的正确功能。



外部测试电流产生





所示的大多数N4646系列传感器都提供了用于外部测试电流生成的附加连接。在传感器内部，将单独的绕组放置在磁性模块上并馈送到外部。建议施加足够高的外部电流，以验证功能是否正确以及必要时的预期关断阈值。



传感器型号





可用的类型有通孔以及用于PCB安装的集成初级导体。这些传感器设计有用于单相和三相系统的两个或四个导体。



可以通过输入和输出VOUT和VREF上定义的级别访问去磁，错误信号和内部测试等附加功能。

T60404-M4645-X150

T60404-N4646-X911

T60404-N4646-X921

T60404-N4646-X931

T60404-N4646-X932

T60404-N4646-X956

T60404-N4646-X960

T60404-N4646-X975

T60404-N4647-P980

T60404-N4647-P981
