Bowman换热器是由ISO 9001认证的EJ Bowman Birmingham Ltd在英国制造的优质可靠的产品。

用于包括液压油系统，热电联产/热电联产，余热回收应用，采矿设备的油冷却以及其他所有质量和可靠性至关重要的领域。

产品展示

增压空气冷却器

直流油冷却器

壳管式热交换器

不锈钢热交换器

机油冷却器

废气热交换器

集管箱热交换器

如今，鲍曼热交换器已在全球范围内销售，伯明翰工厂的生产量的60％用于海外市场，包括苛刻条件要求优质产品的澳大利亚。

BOWMAN介绍了用于加热或冷却过程流体的热交换器，例如适用于使用软化水对电气设备进行闭路冷却，以及用于冷却淬火罐中的水溶性油溶液。

壳侧通常包含来自城镇干管或冷却塔的工艺流体和管侧水，或来自冷却器单元的乙二醇溶液。在某些情况下，可以逆转这种流量安排，但请先咨询我们。

热交换器的名称由型号编号和图纸编号组成，在铭牌上进行标记。这五个图的编号根据用途和材料而变化。标准材料是白铜镍合金管，铸铝外壳和铸铁端盖。此外，我们还有一些带有铜合金外壳的热交换器，还有一些也带有青铜端盖的热交换器。根据用途，它们可提供单或三通端盖。当管侧流量远大于壳侧流量时，应使用单程流量布置。通常，当两个流速相似时，管侧的三通流量将提供最佳性能。要指定材料和配置，请更改名称的五个数字部分，如表​​1所示。

型号示例：

BOWMAN  EC 80-1808-1

BOWMAN  EC100-1808-2

BOWMAN  EC120-1808-3

BOWMAN  EC140-1808-4

BOWMAN  EC160-1808-5     EC 80-1425-1

BOWMAN  EC100-1425-2

EC120-1425-3

EC140-1425-4

EC160-1425-5    EC120-3805-3

EC160-3805-5    EC120-3345-3

EC160-3345-5    EC120-3645-3

EC160-3645-5

FC 80-2498-1

FC100-2498-2

FC120-2498-3

FC140-2498-4

FC160-2498-5    FC 80-1426-1

FC100-1426-2

FC120-1426-3

FC140-1426-4

FC160-1426-5    FC120-3806-3

FC160-3806-5    FC120-3346-3

FC160-3346-5    FC120-3646-3

FC160-3646-5

FG 80-3812-1

FG100-3812-2

FG120-3812-3

FG140-3812-4

FG160-3812-5    FG 80-1427-1

FG100-1427-2

FG120-1427-3

FG140-1427-4

FG160-1427-5    FG120-3807-3

FG160-3807-5    FG120-3347-3

FG160-3347-5    FG120-3647-3

FG160-3647-5

GL140-3508-2

GL180-3508-3

GL240-3508-4

GL320-3508-5

GL400-3508-6

GL480-3508-7    GL140-1428-2

GL180-1428-3

GL240-1428-4

GL320-1428-5

GL400-1428-6

GL480-1428-7    GL180-3808-3

GL240-3808-4    GL180-3348-3

GL240-3348-4    GL180-3648-3

GL240-3648-4

GK190-3509-3

GK250-3509-4

GK320-3509-5

GK400-3509-6

GK480-3509-7

GK600-3509-8  GK190-1658-3

GK250-1658-4

GK320-1658-5

GK400-1658-6

GK480-1658-7

GK600-1658-8

JK190-3511-3

JK250-3511-4

JK320-3511-5

JK400-3511-6

JK480-3511-7

JK600-3511-8    JK190-1661-3

JK250-1661-4

JK320-1661-5

BOWMAN  JK400-1661-6

BOWMAN  JK480-1661-7

BOWMAN  JK600-1661-8

BOWMAN  PK190-3510-3

BOWMAN  PK250-3510-4

BOWMAN  PK320-3510-5

BOWMAN  PK400-3510-6

BOWMAN  PK480-3510-7

BOWMAN  PK600-3510-8

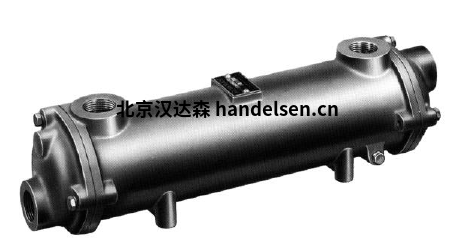

液压油冷却系统-液压油冷却器

介绍

这些油冷却器也适用于传热流体，润滑油和淬火油。它们是结合了最佳材料和最新技术特征的高质量产品。管束是完全浮动的，因此，如果需要清洁，可将热应力降至最低，并且可以轻松将其除去。

选拔

我们在第7页上列出了机油冷却器性能的一些典型示例。该信息仅旨在提供选择的一般依据。可用图表显示散热和压力损失如何随油和水流量变化。在计算机上，需要从以下信息中选择机油冷却器的大小：或者，我们可以选择：

在指定温度下的油类型或粘度油流量 cSt在°C l / min

所需出油温度    °C

散热     千瓦

冷却水温度 °C

安装

油冷却器的安装应如下图所示，以确保其充满水，并应进行逆流连接。如果使用水控制阀，则该阀应为调节型并安装在入口侧，以便在系统关闭时，冷却器不会不必要地被水加压。必须注意不要超过建议的水流量，水的pH值应在7.2至7.8之间。对于液压应用，油冷却器应如图所示位于油箱的回油管中，但在流量和压力剧烈波动的安装中，建议将冷却器与其油路连接到单独的回路中。自己的泵。优良作法是使冷却器中的油压高于水压，以免发生泄漏，

密封

标准密封材料为丁腈。我们可以支付额外的费用提供与各种耐火流体兼容的密封件。要指定这些密封件，应在机油冷却器型号上添加一个后缀，如下所示：EP（乙烯丙烯），VT（维顿）。订购更换密封件时，请根据需要更改密封件零件号中的后缀NT。

海洋

标准铸铁端盖可以用淡水清洗。对于与被污染的淡水或海水一起使用，我们可以支付额外费用提供青铜端盖。要指定此材料，请如下更改类型编号的4图形部分：1425至3875、1426至3876、1427至3877、1428至3878、1658至3879、1661至3881和1669至3880。

150°C油

我们可以提供适用于高达150°C油温的冷却器。要指定此类型，请如下更改类型编号的4位数字部分：1425至3145、1426至3146、1427至3147、1428至3148、1658至3149、1661至3152和1669至3150。

200°C油

此外，我们有限的机油冷却器适用于最高200°C的机油或导热油。这些机油冷却器具有铸铁外壳，氟橡胶密封件和特殊的管束。要指定此类型，请按如下所示更改类型编号的4位数字部分：1425至3635、1426至3636、1427至3637和1428至3638。仅当在第7页的额定值表中标有Δ的冷却器时，才能使用此特殊选项。 。

矿业

我们的油冷却器范围有限，适用于地下采矿应用，并且水压最高可达35 bar。这些机油冷却器具有铸铁外壳，氟橡胶密封件和带有白铜管的特殊管束。要指定此类型，请按如下所示更改类型编号的4位数字部分：1425至3425、1426至3426、1427至3427和1428至3428。该选项仅适用于第7页的额定值表中标有Δ的冷却器。

BOWMAN  GK600-1658-8

BOWMAN  FG100-1427-2

BOWMAN  K600-4539-8

BOWMAN  FG 160-1427-5
