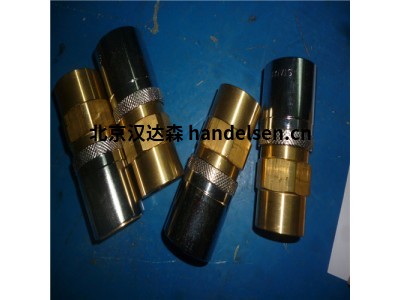

Staubli快速和干式分离接头ADS 11.1102

无论使用何种冷却液，使用条件，操作环境以及成本和生产率因素，为每种应用选择最佳的温度控制解决方案至关重要。的宽范围史陶比尔的快速释放联接器，无论是全流直径或无溢漏，具有尺寸范围从3mm至65mm，将提供长期可靠性。




1.高温快速接头HTI

应用领域

高温控制电路的连接，特别是在注塑机和压铸机上的连接



为了满足塑料注射的苛刻要求，史陶比尔开发了HTI，该连接器可承受高达300°C的温度。HTI 快速接头满足所有安全要求，并具有双作用锁定系统。设计为免维护，快速接头在流体流中没有密封。在各种领域进行温度控制的理想选择，包括塑料注射，冶金（压铸，钢铁），玻璃，复合材料，铝和镁压铸件…



技术指标



公称直径DN（mm）：从09到25

最大允许压力*：12 bar（174 PSI）



液体



传热流体



施工



不锈钢



其他特性



两种类型的密封件（碳氟化合物或全氟弹性体）



*取决于型号和运行条件



2.全流量快拆接头RPL

应用领域

温度控制回路的连接，特别是注塑机上的模具冷却线



经济， 高效和全面，这种快速连接范围还包括简单的套筒，桥件，延伸件和弯头。红色和蓝色环确保即时识别冷热水回路。RPL 快速接头还具有安全锁定和自动连接功能。



技术指标



公称直径DN（mm）：从06到12

最高允许压力*：10 bar（145 PSI）



液体



热水或冷水



施工



镀镍黄铜



其他特性



提供直阀插座



3.全流量快速接头GPL，适用于所有类型的流体

应用领域

主要供应温度控制液



GPL 快速接头是大型流体管线的理想选择，为连接高流量回路提供紧凑而经济的解决方案。GPL 符合人体工程学设计，带有自动锁定销，因此非常耐用，因此可以确保许多活动领域的长期可靠性。



技术指标



公称直径DN（mm）：25至50

最高允许压力*：10 bar（145 PSI）



液体



水，天然气，丙烷，溶剂等



施工



插座主体和主要部件采用镀铬黄铜制成；不锈钢弹簧和锁定销

插入经过处理的高电阻钢

两种密封件



其他特性



也提供专门用于铁路应用的版本。

产品型号：



　　Staubli ADS 11.1102



　　Staubli ADS 11.1103



　　Staubli ADS 11.1204



　　Staubli ADS 11.1152



　　Staubli ADS 11.1153



　　Staubli ADS 11.1154



　　Staubli ADS 11.1813



　　Staubli ADS 11.1816



　　Staubli ADS 11.1819



　　Staubli ADS 11.8102



　　Staubli ADS 11.8103



　　Staubli ADS 11.8104



　　Staubli RBE 11.6102



　　Staubli RBE 11.6103



　　Staubli RBE 11.6104



　　Staubli RBE 11.6152



　　Staubli RBE 11.6153



　　Staubli RBE 11.6154



　　Staubli RBE 11.6813



　　Staubli RBE 11.6816



　　Staubli RBE 11.6819



　　Staubli ADS 19.1104



　　Staubli ADS 19.1105



　　Staubli ADS 19.1205



　　Staubli ADS 19.1154



　　Staubli ADS 19.1155



　　Staubli ADS 19.1819



　　Staubli ADS 19.1825



　　Staubli ADS 19.8104



　　Staubli ADS 19.8105



　　Staubli RBE 19.6104



　　Staubli RBE 19.6105



　　Staubli RBE 19.6154



　　Staubli RBE 19.6155



　　Staubli RBE 19.6819



　　Staubli RBE 19.6825



作为快速连接器系统的领先制造商之一，史陶比尔满足各种流体，气体和电力的连接需求。我们的标准和专业产品，包括单极和多极连接器，工具更换器和快速换模系统，结合了性能，质量，安全性，可靠性和耐用性。选择原始的史陶比尔。



史陶比尔 (Stäubli) 集团是工业连接器、工业机器人和纺织机械这三大领域机电一体化解决方案的专业供应商。这家拥有 5000 多名员工的企业创造了超过 12.5 亿瑞士法郎的年营业额。从最初 1892 年在苏黎世-贺根市 (Zürich) 创办的一家小作坊，史陶比尔而今发展成为一个跨国集团，总部设在瑞士的法菲孔 (Pfäffikon)，为全世界所有工业行业提供创新的解决方案
