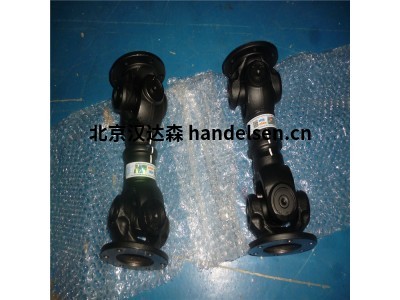

ELBE十字万向轴 0.700系列

刘洋 QQ：2850590582   手机：17744536447 电话：010-64714988-213 传真：010-64714988668 邮件：-@handelsen.cn

 　　ELBE十字万向轴 0.700系列

              型号：ELBE 0.716.100

　　根据DIN 808的万向节和万向轴由滑动轴承重新支撑，因此它们的使用仅限于低速驱动器。各自允许的最大转速取决于偏转角度和负载，但不得超过1000 rpm。

　　我们强烈建议在不确定情况下咨询我们的技术咨询服务

　　为确保无故障运行，接头必须始终充分润滑。 这也可以通过波纹管和油脂填充来完成。

　　关于使用万向节和万向轴的更多信息，请参见技术附件第8章的“使用信息”。

　　提供表面细化过程的信息。

　　一般技术说明

　　生产系列0.700：

　　最大。 偏转角度：45°

　　扭矩范围：高达450 Nm

　　材料：11SMnPb 30 k

　　材料编号1.0718

　　特殊材料：X 17 CrNi 16-2

　　材料编号1.4057(耐腐蚀和耐酸)

　　有关更多详细信息，请参阅

　　Elbe万向轴有9个系列：

　　1.ELBE 精密万向轴 0.600系列

　　2.ELBE 球窝万向轴 0.800系列

　　3.ELBE 十字万向轴 0.700系列

　　4.ELBE 万向联轴器:ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列、ELBE 0.900系列

　　1.ELBE精密万向轴0.600系列：

　　当确保高速(高达5000 rpm)的精确动力传输时，请使用符合DIN 808标准的精密滚针轴承接头和轴。

　　硬化和研磨的弹性体轴颈位于密封的滚针轴承衬套中

　　由于采用高质量的特种滚子轴承润滑脂进行永久润滑，所以接头完全免维护，因此最好用于机械工程领域

　　与滑动轴承支撑接头相比，相当大的优势是在给定的偏转角度下具有极高的效率。

　　有关使用滚针轴承精密接头和轴的更多信息，请参见技术附件第8章的“使用说明”。

　　还提供了表面细化过程的信息。

　　ELBE 0.600系列：型号：ELBE 0.616.100

　　Md Max：6到250 Nm

　　最大偏转角度45°

　　加速到5.000转

　　ELBE 0.600特点：

　　标准孔，DIN 6885型内孔，内六角孔

　　快速连接

　　长度补偿可选

　　精密万向接头

　　滚针轴承

　　材料：钢

　　2. 球窝万向轴 0.800系列 型号：ELBE 0.820.100

　　ELBE 0.800系列球窝关节和轴由滑动轴承支撑，只能在低速下使用

　　允许的最大速度取决于偏转角度和负载，但不应超过500 rpm。

　　我们强烈建议在不确定情况下咨询我们的技术咨询服务

　　与万向节不同，球窝关节不能承受轴向应力。

　　为确保无故障运行，接头必须始终充分润滑。 这也可以通过使用油脂或油填充的波纹管来完成

　　关于使用球窝关节和轴的进一步信息可以在技术附件第8章的“关于使用的信息”中找到。

　　提供有关表面再生过程的信息。

　　通用技术数据

　　ELBE0.800系列：

　　最大。 倾斜角度：35°

　　扭矩范围：高达1370 Nm

　　材料：11SMnPb 30 k

　　材料编号1.0718

　　特殊材料：X 17 CrNi 16-2

　　材料编号1.4057(耐腐蚀和耐酸)

　　3. 十字万向轴 0.700系列 型号：ELBE 0.716.100

　　根据DIN 808的万向节和万向轴由滑动轴承重新支撑，因此它们的使用仅限于低速驱动器。

　　各自允许的最大转速取决于偏转角度和负载，但不得超过1000 rpm。

　　我们强烈建议在不确定情况下咨询我们的技术咨询服务

　　为确保无故障运行，接头必须始终充分润滑。 这也可以通过波纹管和油脂填充来完成。

　　关于使用万向节和万向轴的更多信息，请参见技术附件第8章的“使用信息”。

　　提供表面细化过程的信息。

　　一般技术说明

　　生产系列0.700：

　　最大。 偏转角度：45°

　　扭矩范围：高达450 Nm

　　材料：11SMnPb 30 k

　　材料编号1.0718

　　特殊材料：X 17 CrNi 16-2

　　材料编号1.4057(耐腐蚀和耐酸)

　　有关更多详细信息，请参阅

　　4.万向联轴器 0.100系列 型号：Elbe 0.110.050

　　扭矩范围：250 bis 35.000 Nm

　　最大偏转角度可达35°

　　DIN，交叉互锁，SAE法兰，轮毂或 - 特殊连接

　　无长度补偿万向节

　　具有长度补偿的联合中间轴

　　滚子/或滚针轴承

　　5. 万向联轴器 0.200系列 型号ELBE 0.204.100

　　Md Max：100至1.300 Nm

　　最大偏转角度可达45°

　　特点：

　　带长度补偿

　　没有键槽，

　　键槽两侧的长度可调整

　　滚针轴承

　　6. 万向轴联轴器 0.300系列 型号ELBE 0.313.115

　　最大Md：4.000至15.000 Nm

　　最大偏转角度可达42°

　　特点：

　　DIN，交叉互锁，SAE法兰，轮毂或 - 特殊连接

　　双/单接头，长度延长

　　双长度延长的关节

　　滚子轴承

　　7. 万向轴联轴器 0.400系列 型号ELBE 0.403.300

　　通用技术数据：

　　最大倾斜角度：高达55°

　　扭矩范围：高达6100 Nm

　　HUB连接

　　叉轴连接

　　8. 万向轴联轴器0.500系列 型号ELBE 0.509.021

　　通用技术数据：

　　最大倾斜角度：最大50°

　　扭矩范围：高达16900牛米

　　叉轴设计

　　9. ELBE 0.900 系列的制造过程及其所有优点与0.100系列的描述完全相同。

　　这种翼型的主要优点是由轴承座的钥匙和法兰的键槽所产生的正向连接。因此，与摩擦连接相比，扭矩传递更加明确

　　用于将万向节安装到万向节的四个螺钉可以快速装配和拆卸。

　　ELBE 0.900 系列： 型号ELBE 0.950.110

　　Md Max：2.500至13.200 Nm

　　最大偏转角度可达30°

　　特点：

　　永式，更大的扩展

　　翼式，管式

　　翼型，短型

　　永式，联合

　　滚子轴承

　　ELBE 0.700系列万向轴

　　根据DIN 808的万向节和万向轴由滑动轴承重新支撑，因此它们的使用仅限于低速驱动器。

　　各自允许的最大转速取决于偏转角度和负载，但不得超过1000 rpm。

　　我们强烈建议在不确定情况下咨询我们的技术咨询服务

　　为确保无故障运行，接头必须始终充分润滑。 这也可以通过波纹管和油脂填充来完成。

　　关于使用万向节和万向轴的更多信息，请参见技术附件第8章的“使用信息”。

　　提供表面细化过程的信息。

　　一般技术说明

　　生产系列0.700：

　　最大。 偏转角度：45°

　　扭矩范围：高达450 Nm

　　材料：11SMnPb 30 k

　　材料编号1.0718

　　特殊材料：X 17 CrNi 16-2

　　材料编号1.4057(耐腐蚀和耐酸)

　　有关更多详细信息，请参阅

　　随后的数据表。

　　ELBE 0.716.100

　　ELBE 0.716.103

　　ELBE 0.720.100

　　ELBE 0.725.100

　　ELBE 0.732.100

　　ELBE 0.740.100

　　ELBE 0.750.100

　　ELBE 0.763.100

　　ELBE 0.720.103

　　ELBE 0.725.103

　　ELBE 0.732.103

　　ELBE 0.740.103

　　ELBE 0.750.103

　　ELBE 0.763.103

　　ELBE 0.716.104

　　ELBE 0.720.104

　　ELBE 0.725.104

　　ELBE 0.732.104

　　ELBE 0.740.104

　　ELBE 0.750.104

　　ELBE 0.763.104

　　ELBE 0.713.300

　　ELBE 0.716.300

　　ELBE 0.720.300

　　ELBE 0.725.300

　　ELBE 0.732.300

　　ELBE 0.740.300

　　ELBE 0.750.300

　　ELBE 0.763.300

　　ELBE 0.713.303

　　ELBE 0.716.303

　　ELBE 0.720.303

　　ELBE 0.725.303

　　ELBE 0.732.303

　　ELBE 0.740.303

　　ELBE 0.750.303

　　ELBE 0.763.303

　　ELBE 0.713.304

　　ELBE 0.716.304

　　ELBE 0.720.304

　　ELBE 0.725.304

　　ELBE 0.732.304

　　ELBE 0.740.304

　　ELBE 0.750.304

　　ELBE 0.763.304

　　ELBE 0.713.400

　　ELBE 0.716.400

　　ELBE 0.720.400

　　ELBE 0.725.400

　　ELBE 0.732.400

　　ELBE 0.740.400

　　ELBE 0.750.400

　　ELBE 0.763.400

　　ELBE 0.713.403

　　ELBE 0.716.403

　　ELBE 0.720.403

　　ELBE 0.725.403

　　ELBE 0.732.403

　　ELBE 0.740.403

　　ELBE 0.750.403

　　ELBE 0.763.403

　　ELBE 0.713.404

　　ELBE 0.716.404

　　ELBE 0.720.404

　　ELBE 0.725.404

　　ELBE 0.732.404

　　ELBE 0.740.404

　　ELBE 0.750.404

　　ELBE 0.763.404

　　ELBE万向轴

　　德国ELBE公司建立于1919年，长期致力于传动轴产品的开发与制造。目前德国Elbe是多家国际知名企业的合作伙伴，包括普拉塞陶依尔•法拉利•ZF•卡特彼勒•利勃海尔•多纳•沃尔沃•MAN等。

　　ELBE主要产品：

　　万向联轴器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

　　精密万向轴：ELBE 0.600系列

　　十字万向轴：ELBE 0.700系列

　　球窝万向轴：ELBE 0.800系列

　　产品应用:

　　ELBE产品主要应用于铁路机械•工程机械•交通运输车辆•农业机械•工业制造机械等。

　　替代兼容性:

　　可以根据客户需求来制定产品特性，工厂根据产品配套灵活性进行升级，替代，从而达到现场的完美使用。
