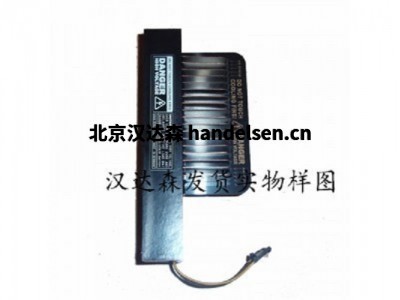

BEHLKE高压开关HTS系列

高压开关，可变导通时间，双向/交流电压，MOSFET



●具有真正继电器特性的多功能HV开关●极性无关●非常适合振荡电路和一般RF应用●可通过TTL信号控制导通时间●过载和电压反转方面都很可靠●现在可用：LC2技术可提供最高的瞬态抗扰性



技术说明：  BEHLKE固态开关具有极高的上升和下降时间。如果您的应用不需要全切换速度，我们建议您结合使用速度限制选件S-TT （上升和下降时间慢约50％）和 输入低通滤波器选件LP一起使用。这些选件有助于最大程度地减少快速高压脉冲电路常见的高频困难（例如，自激振荡或自触发），并总体上简化了EMC设计。







产品代码： 型号包含有关电压，电流和开启行为的编码信息。前几位代表电压，单位为kV，破折号前的最后一位代表接通行为（0 =固定接通时间，1 =可变接通时间）。破折号后的数字表示以安培x10为单位的电流。第二个破折号后的字母表示特殊功能。示例HTS 11-07-AC -C：HTS =高压晶体管开关，1 = 1 kV，1 =可变导通时间，07 = 70安培，AC =交流电，C =紧凑系列



HTS 11-07-AC-C ● 紧凑型系列。冷却选项部分不适用。 请求 79 x 38 x 17

HTS 31-02-AC-LC-C ● 紧凑型系列。冷却选项部分不适用。低电容。 请求 79 x 38

HTS 31-03-AC-C ● 紧凑型系列。冷却选项部分不适用。 请求 79 x 38 x 17

HTS 31-06-AC-BC ● 紧凑型系列。冷却选项部分不适用。沟槽式场效应管。 请求 79 x 38

HTS 31-13-AC-BC ● 紧凑型系列。冷却选项部分不适用。沟槽式场效应管。 请求 79 x 38

HTS 41-02-AC-C ● 紧凑型系列。冷却选项部分不适用。 请求 79 x 38 x 17

HTS 61-01-AC-C ● 紧凑型系列。冷却选项部分不适用。 请求 79 x 38 x 17

HTS 91-01-AC-C ● 紧凑型系列。冷却选项部分不适用。 请求 79 x 38 x 17

HTS 21-07-AC-C ● 紧凑型系列。冷却选项部分不适用。 请求 125 x 38 x 17

HTS 71-02-AC-LC-C ● 紧凑型系列。冷却选项部分不适用。低电容。 请求 125 x

HTS 61-03-AC-C ● 紧凑型系列。冷却选项部分不适用。 请求 125 x 38 x 17

HTS 71-06-AC-BC ● 紧凑型系列。冷却选项部分不适用。沟槽式场效应管。 请求 125 x

HTS 71-13-AC-BC ● 紧凑型系列。冷却选项部分不适用。沟槽式场效应管。 请求 125 x

HTS 91-02-AC-C ● 紧凑型系列。冷却选项部分不适用。 请求 125 x 38 x 17

HTS 101-02-AC-LC-C ● 紧凑型系列。冷却选项部分不适用。低电容。 请求

HTS 121-01-AC-C ● 紧凑型系列。冷却选项部分不适用。 请求 125 x 38 x 17

HTS 181-01-AC-C ● 紧凑型系列。冷却选项部分不适用。 请求 125 x 38 x 17

HTS 61-03-AC ● 配有集成的快速恢复续流二极管（选件IFWD）。 请求

HTS 61-06-AC ● 选件IFWD不可用。 请求

HTS 71-06-AC-B ● 沟槽式场效应管。提供快速恢复续流二极管（选件IFWD）。 请求

HTS 71-12-AC-B ● 沟槽式场效应管。选件IFWD不可用。 请求

HTS 101-01-AC ● 配有集成的快速恢复续流二极管 （选件IFWD）。 请求

HTS 101-03-AC ● 选件IFWD不可用。 请求

HTS 121-01-AC ○ 配有集成的快速恢复续流二极管（选件IFWD）。 请求

HTS 121-03-AC ○ 选件IFWD不可用。 请求

HTS 101-06-AC-B ● 沟槽式场效应管。提供快速恢复续流二极管（选件IFWD）。 请求

HTS 101-12-AC-B ● 沟槽式场效应管。选件IFWD不可用。 请求

HTS 161-01-AC ● 提供快速恢复续流二极管（选件IFWD）。 请求

HTS 161-03-AC ● 选件IFWD不可用。 请求



为确保您获得原始的Behlke®产品并始终获得真正的物有所值，我们建议您检查以下几点：



确保您的经销商是Behlke®产品的授权经销商。为了避免无意间购买假冒产品，切勿接受没有原始标签，没有原始包装或没有原始文件的可疑交货。客户也应该注意价格。 异常低的价格也可以指示假货。

确保产品始终放在原始密封的包装盒中，包装盒的正面带有序列号标签和最终控制标记。 （要查看原始包装，请单击此处）

Behlke产品直接进行激光打标或佩戴激光打标的防伪塑料标签，始终为白底黑字（自2009年起）。除技术数据外，激光标记还始终指示8位序列号（S / N…）和制造日期和时间（M / D…）。此外，原始产品可以通过至少两个带有至少两个Behlke质量检验员姓氏的质量控制标签（Q…）进行标识。如果S / N，M / D和Q数据在上下文中合理，则该产品仅为原始产品。如有任何疑问，请通过 info@behlke.com与Behlke 联系
