Walther-Werke插头和连接器产品性

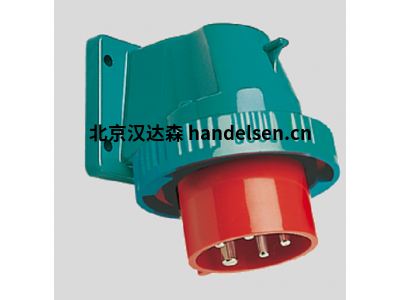

现在，我们的IEC 60309 60安培插头和连接器带有新的后壳。以前，销钉和套筒后壳仅提供20 amp和30 amp版本。 60安培版本提供3、4和5线配置，分别具有“防溅”（IP 44）和“水密”（IP 67）两种。



全球互换性





Walther的销钉和套筒装置均按照IEC 309-1和309-2规范制造，并且可以与世界各地的符合IEC标准和颜色编码系统的其他制造商互换。不符合这些标准的制造商具有自己的专有配置，并且插头与其他销钉和套管产品不兼容。选择专有配置后，您将锁定在一个源中。指定IEC 309-1和309-2设备可提供便利和灵活性，工业和商业用户无需考虑即可接受。



Walther Pin和Sleeve设备在全球范围内提供互换性

IEC 309-2配置提供额外的安全性

安全





用于插头或（入口）和插座（或连接器）的IEC 309-2配置为单额定值，以确保具有相同电压和安培数的设备正确配合。实际上不可能耦合不同电压和/或安培数额定值的插头和插座。设备的大小由安培数额定值确定，并用颜色编码以安全配对。额定电流不同的针形和套筒式插头和连接器不兼容，因为尺寸会有所不同。



许多不符合IEC标准的专有销和套管配置都旨在容纳多个电压系统。可能会无意间将连接到设计为在一个电压系统上运行的设备的导线插头插入带有不同电压接线的插座中。电压不匹配可能会对设备造成轻微甚至严重的损坏或对操作人员造成人身伤害，因此不被视为安全的电气实践。







IEC 309-2类型的单个额定Pin＆Sleeve设备的电压由相对于位于外壳底部的键槽的超大凹型接地触点的位置确定。钟面用于表示特定电压系统的接地套管的位置，例如480 VAC插座或连接器将在7点钟位置放置超大的接地套管。插头或入口上的相应接地针位置是母设备的镜像。电压系统不匹配的设备根本无法配合。每个设备上均明确标有打算使用的电压系统。下方链接上的图显示了每个电压系统的键控位置和颜色编码。国际评级。绝缘外壳由耐冲击的尼龙材料制成。非金属设备尽管不易滥用且耐腐蚀，但它还是不导电的，从而提高了产品的安全性。



额定电压为60安培及以上的插头和插座，通过插头上的导向销和插座上比主销短的阴型套筒，具有“电气互锁”功能。先导销和凹形套筒最后接触，然后先断开接触。当导向销和套筒配合时，该程序将打开电源，并在相触点脱离之前关闭电源。这样可以防止在负载下接通或断开电路。



电气联锁





额定电压为60安培及以上的插头和插座，通过插头上的导向销和插座上比主销短的阴型套筒，具有“电气互锁”功能。先导销和凹形套筒最后接触，然后先断开接触。当导向销和套筒配合时，该程序将打开电源，并在相触点脱离之前关闭电源。这样可以防止在负载下接通或断开电路。







常用型号：

Walther-Werke 269505

Walther-Werke FW210502CC

Walther-Werke FW210507CC

Walther-Werke FW210508CC

Walther-Werke FW211506PH

Walther-Werke FW211501PH

Walther-Werke FW211502PH

Walther-Werke FW211503PH

Walther-Werke FW211504PH

Walther-Werke FW211505PH

Walther-Werke E2TG01M420C0

Walther-Werke E2TG01M520C0

Walther-Werke 700103

Walther-Werke 700104

Walther-Werke 700105

Walther-Werke 700110

Walther-Werke 700116

Walther-Werke 700132

Walther-Werke 700203

Walther-Werke 700204

Walther-Werke 700210



Walther提供各种插头，插座，连接器和插座，具有最高质量和防溅水和防水设计完整性，防水（IP67）设备设计用于要求安全，易用的最苛刻环境使用可靠性和耐用性。这些设备可以承受冲击和振动，并提供全面的保护，防止污垢，灰尘，水柱甚至临时浸水。防水设备的额定电流为20、30、60和100安培（北美），额定值为16、32、63和125安培（国际）。



防溅（IP44）设备适合并建议用于各种轻工业环境，并提供全面的保护，防止与带电部件接触，损坏污垢和灰尘以及溅水。防溅设备可提供防水产品中的许多重型结构特征，但更经济



CEPRO电源与控制





Walther的Advanced系列CEPro连接器在一个插头和插座系统中将电源和控制，监视和感测触点结合在一起，CEPro是插头和插座系统的商标，它可以在一个紧凑的系统中同时传输电源和控制信号。 两个插头和插座系统-一个紧凑的解决方案。 CEPro设备可在负载下插拔。



该系统非常适合同时使用或使用电源和控制系统的装置和机器。 例如：



生产计划系统（PPS）

计算机集成制造（CIM）。

例如，其他应用程序通过Netware备份系统连接到最终用户，例如：



起重机控制

灯光和舞台控制

容器控制
