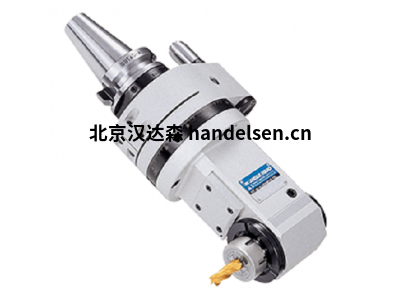

BIG KAISER固定90°角头产品系列

角度头以90°的主轴角度固定，在一台机器上结合了垂直和水平操作。通过利用原始工件设置轻松改变刀具角度，可以提高生产率。这样可以提高整体精度，并消除了多种设置可能导致的错误。通过Build-Up和HMC型角头的主轴变型产生的冷却液允许1,000 psi的冷却液通过机床主轴，并从切削工具上方的可调端口流出。紧凑的设计使悬垂最小化，增加了刚度和强度，适用于不同接口的标准BIG-PLUS®柄也是如此。三种AG90类型可用：NBS类型，HMC类型和组合类型。



1.新的婴儿夹头式角头

新型婴儿夹头式角头利用了新型婴儿夹头和新型婴儿夹头的出色的刚度和精度，从而产生了较高的精度和更少的跳动。提供40和50锥度型号的多种长度和容量。对于小型钻头和轻铣削操作，我们建议使用此类型。



为了获得更高的刚性，还提供带有钢制外壳和更强的定位销组件的高刚性S型。





2.HMC型角头

用于重型立铣刀

在AG90系列中，HMC型角形头使用BIG KAISER的Hi-Power Milling Chuck系统提供了功率和大直径刀具容量的组合。HMC型角形头的最大速度为3,000 RPM。



铣削卡盘可通过使用平直异径夹头和其他附件获得更大的多功能性。高刚性HMC类型也可提供，带有钢制外壳和加固的定位销组件，可用于较重的加工。



3.组合式角头

组合式角头可配备多种适配器，以满足大多数加工要求，包括新型婴儿卡盘，大功率铣削卡盘，壳铣刀杆，B型自动攻丝机等。角头输出配有短锥度，可快速更换各种适配器。高刚性堆积类型也可用于较重的加工





4.小口径角头

减小身体尺寸

细长驱动器或小口径角头设计用于进入间隙有限的狭窄空间。细长驱动器的紧凑型机身允许在小孔内进行90°切割操作，从而为加工部件提供了更高的灵活性。它的最高速度为2,000 RPM，专为钻孔和轻铣削操作而设计。

特点与优势

六个输出附件可供选择，三个小和三个大

带停止块的自动换刀

90°固定主轴，刀头可360°调节

BIG-PLUS®是标准配置

优质组件



5.紧凑型角头

适用于小型M / C

与标准单元相比，紧凑型角头轻约25％。外壳和头部大大减少。凭借精密的螺旋锥齿轮和精确的角轴承，紧凑型角头非常适合小型M / C。



特点与优势

1种设置组合水平和垂直操作

紧凑的设计确保了刚性和强度

先进的非接触式密封可防止冷却液和颗粒污染

简单而精确地设定切刀方向

带停止块的自动换刀

固定的90º主轴，带刀头，可360°调节

BIG-PLUS®是标准配置

优质组件

BIG KAISER HSK-E25-HDC3S-40UP

BIG KAISER HSK-E25-HDC3.175S-40UP

BIG KAISER HSK-E25-HDC4S-40UP

BIG KAISER HSK-E25-HDC6S-45UP

BIG KAISER HSK-E32-HDC3S-52UP

BIG KAISER HSK-E25-HDC3.175S-55UP

BIG KAISER HSK-E25-HDC4S-55UP

BIG KAISER HSK-E25-HDC6S-60UP

BIG KAISER SK-E25-HDC3S-40

BIG KAISER SK-E25-HDC3.175S-40

BIG KAISER SK-E25-HDC4S-40

BIG KAISER SK-E25-HDC6S-45

BIG KAISER SK-E25-HSK-E32-HDC3S-52

BIG KAISER SK-E25-HDC3.175S-52

BIG KAISER SK-E25-HDC4S-52

BIG KAISER SK-E25-HDC6S-57

BIG KAISER SK-E25-HSK-E40-HDC3S-55

BIG KAISER ENH 61 TC11

BIG KAISER FKS 200-270 AL

BIG KAISER KMZ 150 L

BIG KAISER BT50-CKB7-86

BIG KAISER AG 200M X FK

BIG KAISER ENH 62 TC11

BIG KAISER BT50-CKB6-132ADF

BIG KAISER EWN 53-70(95)E X CK5

德国BIG Kaiser GmbH创建于2010年，是Heinz Kaiser AG, Rümlang (CH)和BIG Daishowa Seiki Co Ltd (J)组建的合资公司，销售创新性、专业技术的高质量产品。BIG Kaiser为机械工具制造商、机械和航空航天工业、医疗技术等提供产品及完整的解决方案。除标准工具，BIG Kaiser GmbH还根据客户的特殊应用要求提供特殊工具。

主营产品：刀架、切割工具、镗刀、特殊工具、刀头、小镗刀,车道、机床工具等
