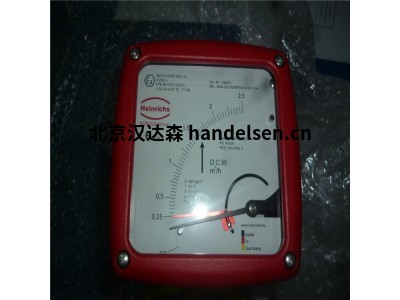

HEINRICHS 流量计TSK-S213RJ1U5V0-0-S21-0-H描述
| 高艳春 QQ：2850590591 手机：15201542839 电话：010-64717020-122 传真：010-84786709-666 邮件：sales3@handelsen.cn |
 |
HEINRICHS 流量计TSK-S213RJ1U5V0-0-S21-0-H描述
HEINRICHS Messtechnik自1911年以来 - 100年的经验。
HEINRICHS Messtechnik自1911年以来 - 100年的经验。
该公司的历史始于1911年机械变流量计的设计。1913年公司从杜塞尔多夫迁至科隆。当时主要是科隆周围的化学和石化工业公司。该地区仍然是欧洲最大的化学和再加工厂之一。
在20世纪60年代早期，该公司已经开始生产全金属可变面积流量计，以满足日益增长的化学工业标准。那时，可变面积流量计的开发，例如气动和电输出信号的推动已经向前推进。一旦电子设备征服了测量技术，产品组合就得到了扩展。作为欧洲最早的制造商之一，HEINRICHS Messtechnik从20世纪60年代后期开始批量生产磁感应式流量计，并且能够在测量精度和长期稳定性方面设定基准。
参数介绍
TSK-S213RJ1U5V0-0-S21-0-H
使用以下配置：
型号代码TSK-S213RJ1U5V0-0-S21-0-H
处理数据：
中号水
垂直安装位置
流动方向从下到上
显示范围25-160m³/ h
密度993 kg /m³
处理温度38°C
粘度1 mPa s
过程压力p e 2.6巴
阀门数据：
法兰8“等级150 RF ASME B16.5的过程连接
标准测量范围TSK水：25-160m³/ h
温度等级T5：中温最高100°C
阀环材料不锈钢
不锈钢皮瓣
材料扭力弹簧不锈钢
密封材料Viton
磁性封装材料PVDF
阀门耐压150磅
总长64毫米
显示部分：
显示部件版本标准显示部件
电气输出KEI 1（SJ3,5-N）1xMin或1xMax
1个感应式接近开关
Pepperl + Fuchs
SJ3.5-N
NAMUR开瓶器
标称电压：8 V
环境温度：-25 ... 100°C
符合标准：
DIN EN 60947-5-6（NAMUR）
EN 60079-0：2013
EN 60079-11：2012
EC型式检验证书：PTB 99 ATEX 2219 X
防爆标志：
II 2G Ex ia IIC T6至T1 Gb
II 2D Ex ia IIIC T135°C Db
EMC根据：
EN 60947-5-2
需要隔离开关放大器
秤类型MB秤（水）
开关点1 [MB] 30M³/ H
测量精度（本地）+/- 2.5％of满量程值
原产国：德国
类型：HPC
科里奥利质量流量计“ HPC”
0％
科里奥利
质量流量计
“ HPC”
创新且高度精确的
网络传单
内联版本
直接安装在管道中
壁挂式
附壁挂支架
桌子安装
下方测量管的布置
桌子安装
顶部的测量管布置
应用领域
液体和气体的测量。应用领域：化学，石化，石油和天然气，食品，制药。
可靠度
带有2管科里奥利（Coriolis）概念的坚固外壳，
配有4个传感器线圈，可实现极高的分辨率。
特殊性
可能的测量范围很小
测量精度高
对振动不敏感
可变的外壳和组装概念
可与各种发射器组合
技术指标
测量偏差：
液体： MW的±0.1％±NP
气体：满量程的±0.5％分子量±NP
用料
测量管：不锈钢1.4571（316 TI）
流量箱：不锈钢1.4404（316L）
外壳盖：铝，不锈钢
环境温度： -20°C至+ 60°C
处理温度： -40°C至+ 180°C
流程连接：
G1 / 2 IG，?NPT（F），
陀螺仪6/8/10毫米，p
世伟洛克6/10/12毫米
测量范围：
HPC-S01 0-20 kg / h（标称）
HPC-S02 0-50 kg / h（标称）
HPC-S03 0-160千克/小时（标称）
公称压力：
PN100 / PN 320 / PN 400
HEINRICHS 流量计TSK-S213RJ1U5V0-0-S21-0-H描述
防爆认证：
ATEX 19ATEX2096X BV / IECEx CML 19.0025X标准
II 1 G / II 1 D
Ex ia II C T4 Ga / Ex ia III C T135°C达
Tamb。：-40 ..至+ 60°C
高温
II 1 G / II 1 D / II 2 D
Ex ia II C T4..T2 Ga / Ex ia IIIC T135°C Da / Ex ia IIIC T190°C / T240°C Db
Tamb：-40至+ 60°C
电子评估：变送器UMC 3 / UMC 4
德国Heinrichs 流量计 KDS-K-H-PO型号 测量液体防爆流量计
类型：TME
科里奥利质量流量计“ EConOMY LINE”
质量流量计
网页传单
应用领域
测量液体和气体，粘性和腐蚀性介质。
应用领域：化学，石化，石油和天然气，食品，制药。
计量和装载系统，也用于贸易交接
可靠度
特别坚固的传感器外壳由铸铁制成，对外部振动和管道力不敏感
特殊性
同时测量质量流量，密度，温度和体积流量。
使用蒸汽或液体进行极其廉价的加热
技术指标
感应器
过程连接：EN 1092，ASME B16.5，DIN2512
公称压力：PN40，ASME Cl150 / 300
工艺温度：-40°C至+ 180°C
环境温度
变送器安装：-40°C至+ 60°C / + 80°C
单独的变送器：-40°C至+ 100°C
防护等级：IP 65（EN60529）
用料
湿部件：1.4404（316 L）/ 1.4571（316 Ti）
外壳：铸铁（GGG 40.3）
CE标志：压力设备指令2014/68 / EU
测量范围60 kg / h至60,000 kg / h
变送器UMC3
安装类型：组装或分开
电源：19-36 VDC，24 VAC +/- 20％，90-265 VAC
输出：电隔离
模拟量：2 x 0 / 4-20 mA
二进制1：有效，浮动24 V =，最大值 200毫安
通过光耦合器无源，Ui = 30 V，Ii = 200mA，Pi = 3 W
频率：1 kHz
二进制2：无源，使用光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W
状态：无源，使用光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W
二进制输入：重置仪表读数
环境温度：-20°C至+ 60°C / + 80°C
防护等级：IP 68（EN60529）
测量误差
液体：测量值的±0.15％/±0.05％±NP稳定性
气体：读数的±0.5％±NP稳定性
密度（液体）：±0.005 g /cm3/±0.003 g /cm3
体积：读数的±0.2％±NP稳定性
证书和批准
防爆（传感器）本质安全的传感器电路
DMT 01 ATEX E 149 X
II 1 / 2G EEx ia IIC T6？T2
（允许在测量管中使用0区）
CE标志：压力设备指令2014/68 / EU
防爆（转换器）BVS 05 ATEX E 021 X
增加安全性EEx e（连接）：II（1）2G EEx de [ia] IIC / IIB T6-T3
隔爆外壳EEx d（连接）：II（1）2G EEx d [ia] IIC / IIB T6-T3
信号输出/-输入：本质安全或非本质安全
NEPSI批准证书编号 GYJ06477
CE标志：Ex / directive 2014/34 / EU
EMC 指令89/336 / EWG
材料
证书3.1、3.2，符合DIN EN10204：2004，并获
