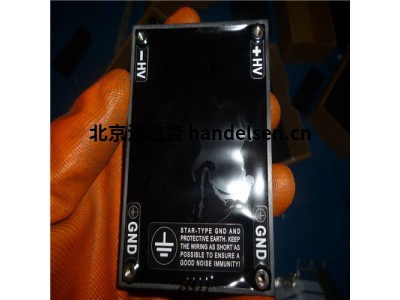

Behlke高压二极管组件



● 用于与电感负载结合的HTS固态开关的续流二极管 ● 软恢复特性 ● 高峰值电流能力 ● 极低电感●恢复时间短



MOSFET开关和续流二极管： 通常，本征MOSFET开关二极管的正向电压低于外部快速续流二极管的正向电压。为了使反向电流安全地远离本征二极管，有必要将一个所谓的“阻断二极管”串联到MOSFET开关上。因此，当MOSFET开关应由快速续流二极管保护时，我们总是建议使用这个附加的阻塞二极管。隔离二极管必须至少具有开关的峰值电流能力。保持电压并不严格，必须仅高于本征二极管和续流二极管之间的正向电压差。差异通常为十伏，在极端情况下为数百伏（大型MOSFET堆栈和极高的峰值电流）。







定制的高压二极管： 我们制造的每个定制的高压二极管组件的保持电压为200 kV，峰值电流为100 kA，具有以下所列的任何冷却选项





产品代码： 型号包含有关电压，电流和开启行为的编码信息。前一位数字代表电压，单位为kV，破折号前的最后一位数字表示拓扑（0 =标准隔离二极管，1 =集成隔离二极管）。破折号后的数字表示以安培x10为单位的电流。第二个破折号后的字母表示特殊功能。示例FDA 60-180：FDA =快速二极管组件，6 = 6 kV，0 =标准，180 = 1800安培



Behlke HTS 200-20



Behlke HTS 400-10



Behlke HTS 300-20



Behlke HTS 600-10



Behlke HTS 400-20



Behlke HTS 800-10



Behlke HTS 500-10



Behlke HTS 500-20



Behlke HTS 500-80



Behlke HTS 500-160



Behlke HTS 1000-10



Behlke HTS 1000-20



Behlke HTS 1500-10



Behlke HTS 1500-20



Behlke HTS 1500-160





 用于续流的快速高压二极管组件，其恢复时间为80 ns，电压高达200 kV，峰值电流高达10 kA（FDA系列型号）。FDA二极管组件有单二极管，双二极管或带有串联阻塞二极管的二极管网络，可与MOSFET或IGBT开关一起使用。所有BEHLKE高压二极管都可采用经济高效的塑料外壳或上述冷却选项提供。请参考 产品的E组。 可根据要求提供定制的HV二极管。 介电液体冷却：   我们提供基于介电冷却剂（PFPE，PFC，HFE）的DLC直接液体冷却的所有组件，包括智能泵单元，热交换器，冷却板，冷却箱，有源和无源散热器，流量传感器，快速接头，适配器，管道和冷却剂（产品组F）。 高压零件组件：   高压薄膜电阻器，高压质量电阻器，高压陶瓷电容器，高压探头，高压电缆（产品组G）。
