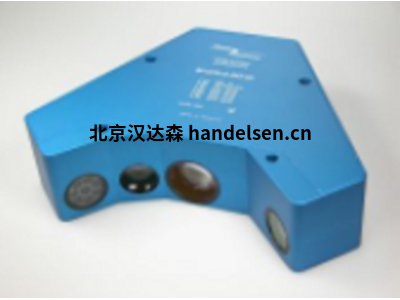

Sensor颜色传感器（真彩色）SPECTRO-3系列



有了SPECTRO-3系列，现在有了一系列颜色传感器，这些传感器专门设计用于“真彩色”检测（“人色接收”）和高开关频率。



传感器可以通过集成或外部光源在交流和直流模式下运行。借助随附的SPECTRO3-Scope软件，还可以通过单击鼠标来关闭照明，然后还可以检查自发光物体（例如LED，汽车尾灯，卤素灯或荧光灯）的颜色和亮度。



在SPECTRO-3系列中，高度重视紧凑的设计，并尽可能最大程度地使各种类型（M34设计或矩形）的外观一致，这有利于传感器的安装。通过5个数字输出最多可提供31种颜色，最大开关频率为典型值。对于SPECTRO-3（M34形状），SPECTRO-3-CL，SPECTRO-3-MSM-DIG和SPECTRO-3-JR系列，为35 kHz。



借助新的SPECTRO-3-SL，SPECTRO-3-ANA和SPECTRO-3-MSM-ANA颜色传感器类型，产品范围扩展到了极快的颜色传感器类型，现在可以达到高达90 kHz的扫描频率。这些颜色传感器最多可以学习3种颜色（或3种颜色组，总共最多31种颜色）。信息通过两个数字输出或ANA类型的三个模拟输出输出。



除了超亮白光源之外，还可以使用高性能的UV光源，该光源可以使荧光色的颜色和亮度有所区别。不同的前端可以实现从0.2 mm到500 mm的工作距离，而检测范围从Ø0.5 mm到约2.5mm。Ø100毫米 光纤版本的使用允许在防爆区域中使用。

–COF（共聚焦发射器和接收器光学器件）

小型物体

的高速颜色检测 SPECTRO-3-COF系列的共聚焦传感器投射出一个直径约10mm的白光点。在要检测的物体上1毫米至8毫米或尺寸为4毫米x 0.7毫米。发射器光学单元位于接收器光学单元的中心，这导致了高度紧凑的设计。这允许高精度，高速地检测小的物体，例如远距离的彩色标记或电线。



–DIF（带有体积漫射器的dif 融合光）

减少由漫射照明引起的光泽效果

这种类型的传感器是专为需要抑制直接反射的色彩控制任务而设计的。在DIF颜色传感器类型中，为了达到最佳的扩散效果，使用了用作扩散器的体积散射透镜。只有漫反射的光才能通过接收器，因此，导线表面的光泽不会影响结果。



–DIL（带有表面漫射器的漫射光）

结构化和不均匀表面的颜色检查

对于许多需要颜色检查的物体，不均匀的表面会导致颜色确定的问题。例如，结构化的表面会导致光泽度波动，这会给常规的颜色传感器带来困难，因为根据光泽度，有时会更强烈地检测颜色，有时会不太强烈地检测颜色。

实际颜色通过直接反射而变亮或“变软”，这取决于表面的相应光泽率。使用SPECTRO-3-DIL系列的颜色传感器，漫射照明会大大降低这种光泽效果。此外，大的检测范围（大约10 mm至30 mm）可以对结构波动进行光学积分，因此可以稳定地可靠地检测颜色。真彩色检测器（“人类色彩感知”）和评估软件（“人类色彩评估”）进一步保证了即使是最小的物体色差也能可靠地检测到。



–FCL（带透明玻璃盘的定向光）

远距离可靠的高速颜色检测

SPECTRO-3-FCL系列可实现远距离物体的颜色区分。根据版本和对象，最大可实现500 mm的距离。FCL系列除其他外，还具有超高亮度白光LED和所谓的真彩色芯片，可感知人眼的颜色。最多可以教授31种颜色，并且在操作过程中，传感器确定最接近对象当前颜色的颜色参考（人为颜色解释）。

理想地，该系列的传感器可用于区分相同颜色的光泽和非光泽物体（例如，没有透明箔的物体和带有透明箔的物体）。



 –POL（带偏振滤光片的偏振光）

光泽物体的颜色检查

实际上，对光泽物体的颜色进行可靠的检测通常非常困难，因为实际的颜色信息会与光泽效果产生的直接反射混合在一起。因此，丰富的颜色变成了“柔和”的颜色。集成在SPECTRO-3-POL颜色传感器中的偏振滤光片可防止这种直接反射，因此可以清楚地识别并可靠地检测实际颜色。

因此可以清楚地识别出反射表面，例如汽车部件上的高光油漆。



–UV（带有UV-LED）

快速检测荧光物体

的颜色借助SPECTRO-3-UV系列的发光颜色传感器，现在除了亮度区分（灰度评估）之外，还可以执行颜色区分的传感器。可以通过Windows®PC软件SPECTRO-3-Scope或通过集成在传感器中的按钮或通过数字输入IN0来教授荧光对象。35 kHz的扫描频率和60 kHz的开关频率也确保了对快速移动的荧光标记的可靠检测和识别。



–FIO（与FIO系列的光纤和光学前端一起使用）

通过灵活集成

，即使在困难的任务中也可以进行色彩控制 FIO系列是色彩传感器系列，具有最灵活的应用可能性。除了每种用于透射光和反射光操作的50多种不同的传感器头变体之外，还有近70个光学前端可用。在外部光源的帮助下，动态范围可以大大增加。由于使用了光纤，该系列也非常适合用于防爆区域。



•使用SPECTRO-3-FIO对自发光物体进行颜色测量。

结合反射光光纤和中性吸收体安装单元，SPECTRO-3-FIO可以对不同的自发光物体进行颜色检查。



•使用SPECTRO-3-FIO-UV检测荧光色标与

SPECTRO-3-ELS-UV超亮紫外光源结合使用时，SPECTRO-3-FIO-UV评估单元可对荧光色标进行高速检测。传感器不仅可以检测荧光标记的亮度，还可以检测其颜色。



– 45°/ 0°

像–POL类型一样，这些类型也提供了很大的光泽抑制效果，但由于以环形排列的LED与垂直方向成45°角发光，因此防止了向接收器的直接反射。垂直于要与垂直线成0度角的待检查表面上。在垂直于接收器的光轴布置的扁平物体的颜色检查或颜色测量中，防止了朝向接收器的直接反射。–45°/ 0°类型主要用于检查高光油漆和金属漆（汽车漆，家具清漆等），因为–POL类型不适合用于金属漆的检查。当使用位于薄膜相反侧的白色瓷砖时，也可以检查透明薄膜。



– SLU

在–SLU类型中，照明单元位于单独的外壳中，该外壳允许进行直通光束测量和V形布置（直接反射）。漫射光源和定向光源都可用。例如，这些类型非常适合测量透射型平板玻璃的颜色或反射光模式下浮法玻璃的涂层。



– SA和– BA

–SLU接收器有小孔径版本（–SA）和在颜色检测器（–BA）前面装有聚光镜的版本。如果信号较弱，则应首选–BA类型。但是，如果例如在V形布置中进行直接反射，则仅应考虑较小的角度范围，则应使用–SA类型。



– MSM-ANA

–MSM-ANA类型构成了一系列SPECTRO-3颜色传感器，具有三个模拟输出（用于X，Y，Z和色彩空间值）和两个数字输出（用于示教最多三个色彩空间三元组，使用dE作为公差值或dL *和da * b *作为公差值，这些类型允许L * a * b *，L * u * v *，L * u'v'，x，y，Y，X，Y，Z和L * C * h *颜色测量。



– MSM-DIG

–MSM-DIG类型构成具有五个数字输出的SPECTRO-3测量彩色传感器系列（用于以dE作为公差值或dL *和da * b *作为公差值的最多31个色彩空间三元组的示教。允许L * a * b *，L * u * v *，L * u'v'，x，y，Y，X，Y，Z和L * C * h *颜色测量。



–加大码

–FIO-XL类型可与光纤横截面较大（直径分别为5mm，6mm和8mm）的光纤配合使用，这意味着可以实现光纤长度最大为15m的系统。



–全日空

除了带数字输出的SPECTRO-3传感器外，还有一系列带模拟输出的传感器。三个可用的模拟输出（0V…+ 10V）可用于输出颜色原始值R，G，B和s，i，M，x，y，INT，L * a * b *，L * u * v *，X，Y，Z，x，y，Y和L * C * h *颜色值。 带SPECTRO3-Scope的





测量原理SPECTRO-3，SPECTRO-3-CL，SPECTRO-3-JR

（Windows®PC软件）



SPECTRO-3提供了高度灵活的信号采集。例如，传感器可以在交替光模式（交流模式）下运行，这会使传感器对外部光不敏感。还可以将其设置为恒定光模式（DC模式），这使传感器变得非常快，并且允许高达35 kHz的扫描频率。An OFF function turns off the integrated light source at the sensor and changes to DC operation. The sensor then can detect so-called "self-luminous objects". In PULSE operation extremely dark surfaces can be reliably detected. With the stepless adjustment of the integrated light source as well as the selectable gain of the receiver signal and an INTEGRAL function the sensor can be set to almost any surface or any "self-luminous object".



当激活 SPECTRO-3 颜色传感器的集成光源时，该传感器将检测从物体散射反射的辐射。作为光源，SPECTRO-3颜色传感器使用发射功率可调的白光LED。集成的三折接收器用作接收器，该接收器用于从对象反射的光的红色，绿色和蓝色内容或“自发光对象”发出的光。



所述SPECTRO-3颜色传感器可以被“教导”高达31点的颜色。对于每种这些教导的颜色，可以设置公差。在“ XY INT-2D”或“ si M-2D”模式下，这些公差会在空间中形成彩色圆柱。在“ XY INT-3D”或“ si M-3D”模式下，公差会在空间中形成一个色球。根据“ si M-2D”进行颜色评估是基于实验室计算方法。所有模式都可以与几种操作模式结合使用，例如“ FIRST HIT”和“ BEST HIT”。原始数据以12位分辨率表示。



作为一个特殊功能，可以向传感器教授两个完全独立的参数集。输入IN0可以用来告诉传感器应该使用哪个参数集。



颜色检测要么连续运行，要么通过外部PLC触发信号启动。如果仅要检测多达5种颜色，则相应的检测到的颜色将作为二进制代码提供给5个数字输出，或者可以直接发送到输出。同时，通过SPECTRO-3外壳上的5个LED可视化检测到的颜色代码。[请注意：通过SPECTRO-3-…-JR类型不可用的LED进行可视化。]



通过传感器外壳上的“示教”按钮，可以教授多达31种颜色的颜色传感器。为此，必须使用软件设置相应的评估模式。TEACH按钮与输入IN0并联（电缆cab-las8 / SPS处的绿线）。[请注意：“教学”按钮不适用于SPECTRO-3-…-JR类型。



可以通过串行RS232接口在PC和SPECTRO-3color传感器之间交换参数和测量值。所有用于颜色检测的参数也可以通过此串行RS232接口保存到SPECTRO-3颜色传感器的非易失性EEPROM中。完成参数设置后，无需使用PC，彩色传感器即可在STAND-ALONE模式下以当前参数继续运行。



可以对SPECTRO-3系列的传感器进行校准（白光平衡）。可以对任何白色表面进行平衡。可以选择使用带有24个颜色字段的ColorChecker™表。可以对白场之一进行白光平衡或校准。



作为光源，SPECTRO-3-…-UV颜色传感器使用UV-LED（375 nm，如果使用外部UV照明单元SPECTRO-ELS-UV，则为365 nm），其发射器功率可调，以激发发光标记。可以将这些UV传感器最佳地调整为几乎可以在长波UV范围（365 nm或375 nm）中激发的任何发光着色剂。SPECTRO-3-…-UV系列的传感器也可以进行校准。类似于使用颜色传感器的白光平衡，可以对任何发光颜色标记执行SPECTRO-3-…-UV的平衡。







带SPECTRO3-ANA-Scope的 SPECTRO-3-ANA测量原理（Windows®PC软件）



SPECTRO-3-ANA提供高度灵活的信号采集。例如，传感器可以在交替光模式（交流模式）下运行，这会使传感器对外部光不敏感。还可以将其设置为恒光模式（DC模式），这使传感器变得非常快。关闭功能可关闭传感器上的集成光源，并变为直流电操作。传感器然后可以检测到所谓的“自发光物体”。通过对集成光源的无级调节以及接收器信号的可选增益和积分功能，可以将传感器设置为几乎任何表面或任何“自发光物体”。



当激活 SPECTRO-3-ANA 颜色传感器的集成光源时，该传感器将检测从物体散射反射的辐射。作为光源，SPECTRO-3颜色传感器使用发射功率可调的白光LED。集成的三折接收器用作接收器，该接收器用于从对象反射的光的红色，绿色和蓝色内容或“自发光对象”发出的光。



所述SPECTRO-3-ANA颜色传感器可以是“教导”上升到3种颜色。对于每种这些教导的颜色，可以设置公差。在“ XY INT-2D”或“ si M-2D”模式下，这些公差会在空间中形成彩色圆柱。在“ XY INT-3D”或“ si M-3D”模式下，公差会在空间中形成一个色球。根据“ si M-2D”进行颜色评估是基于实验室计算方法。所有模式都可以与几种操作模式结合使用，例如“ FIRST HIT”和“ BEST HIT”。原始数据以12位分辨率表示。



作为一个特殊功能，可以向传感器教授两个完全独立的参数集。输入IN0可以用来告诉传感器应该使用哪个参数集。



颜色检测要么连续运行，要么通过外部PLC触发信号启动。如果仅要检测最多2种颜色，则相应的检测到的颜色将作为二进制代码提供给2个数字输出，或者可以直接发送到输出。除2个数字输出外，还有3个模拟输出，它们提供0、10V值的红色，绿色和蓝色分量或计算出的色坐标（X，Y，INT或s，i，M）。



通过输入IN0（cab-las8 / SPS电缆的绿线），颜色传感器最多可以学习3种颜色（组模式下为31种）。为此，必须使用软件设置相应的评估模式。



可以通过串行RS232接口在PC和SPECTRO-3color传感器之间交换参数和测量值。所有用于颜色检测的参数也可以通过此串行RS232接口保存到SPECTRO-3-ANA颜色传感器的非易失性EEPROM中。完成参数设置后，无需使用PC，彩色传感器即可在STAND-ALONE模式下以当前参数继续运行。



可以对SPECTRO-3-ANA系列的传感器进行校准（白光平衡）。可以对任何白色表面进行平衡。可以选择使用带有24个颜色字段的ColorChecker™表。可以对白场之一进行白光平衡或校准。



作为光源，SPECTRO-3-UV-ANA颜色传感器使用具有可调发射器功率的UV-LED（375 nm）来激发发光标记。可以将这些紫外线传感器最佳地调整为几乎可以在长波紫外线范围内激发的任何发光着色剂。SPECTRO-3-UV-ANA系列的传感器也可以进行校准。类似于使用颜色传感器的白光平衡，可以对任何发光颜色标记执行SPECTRO-3-UV-ANA的平衡。







带SPECTRO3-MSM-ANA-Scope的 测量原理SPECTRO-3-MSM-ANA （Windows®PC软件）



SPECTRO-3-MSM-ANA提供高度灵活的信号采集。例如，传感器可以在交替光模式（交流模式）下运行，这会使传感器对外部光不敏感。还可以将其设置为恒光模式（DC模式），这使传感器变得非常快。关闭功能可关闭传感器上的集成光源，并变为直流电操作。传感器然后可以检测到所谓的“自发光物体”。通过对集成光源的无级调节以及接收器信号的可选增益和积分功能，可以将传感器设置为几乎任何表面或任何“自发光物体”。



当SPECTRO-3-MSM-ANA的集成光源 color sensor is activated, the sensor detects the radiation that is diffusely reflected from the object. As a light source the SPECTRO-3 color sensor uses a white-light LED with adjustable transmitter power. An integrated 3-fold receiver for the red, green, and blue content of the light that is reflected from the object, or the light that is emitted by a "self-luminous object", is used as a receiver.



所述SPECTRO -3- MSM-ANA颜色传感器可以是“教导”上升到3种颜色。对于每种这些教导的颜色，可以设置公差。可以使用“ FIRST HIT”或“ BEST HIT”模式对所教色彩进行评估。对于“ FIRST HIT”，将输出示教表中的第一个匹配项，对于“ BEST HIT”，将输出示教表中的最好的匹配项。原始数据以12位分辨率表示。



作为一个特殊功能，可以向传感器教授两个完全独立的参数集。输入IN0可以用来告诉传感器应该使用哪个参数集。



颜色检测要么连续运行，要么通过外部PLC触发信号启动。如果仅要检测最多2种颜色，则相应的检测到的颜色将作为二进制代码提供给2个数字输出，或者可以直接发送到输出。除2个数字输出外，还有3个模拟输出，它们提供0、10V值的红色，绿色和蓝色分量或计算出的色坐标（X，Y，INT或s，i，M）。



通过输入IN0（cab-las8 / SPS电缆的绿线），颜色传感器最多可以学习3种颜色（组模式下为31种）。为此，必须使用软件设置相应的评估模式。



可以通过串行RS232接口在PC和SPECTRO-3-MSM-ANAcolor传感器之间交换参数和测量值。所有用于颜色检测的参数也可以通过此串行RS232接口保存到SPECTRO-3-MSM-ANA颜色传感器的非易失性EEPROM中。完成参数设置后，无需使用PC，彩色传感器即可在STAND-ALONE模式下以当前参数继续运行。



SPECTRO-3-MSM-ANA系列的传感器可以进行校准（白光平衡）。可以对任何白色表面进行平衡。可以选择使用带有24个颜色字段的ColorChecker™表。可以对白场之一进行白光平衡或校准。 使用SPECTRO-3-MSM-DIG-Scope的





测量原理SPECTRO-3-MSM-DIG

（Windows®PC软件）



SPECTRO-3-MSM-DIG提供高度灵活的信号采集。例如，传感器可以在交替光模式（交流模式）下运行，这会使传感器对外部光不敏感。还可以将其设置为恒光模式（DC模式），这使传感器变得非常快。通过无级调节集成光源以及接收器信号的可选增益和积分功能，可以将传感器设置为几乎任何表面或任何“自发光物体”。



当激活SPECTRO-3-MSM-DIG颜色传感器的集成光源时，该传感器将检测从物体散射反射的辐射。作为光源，SPECTRO-3-MSM-DIG颜色传感器使用暖白色LED以及发射功率可调的蓝色LED（如果是颜色传感器，则为-VISUV类型的附加UV LED）。集成的三折接收器用作接收器，该接收器用于从对象反射的光的红色，绿色和蓝色内容或“自发光对象”发出的光。



SPECTRO-3-MSM-DIG系列的颜色传感器最多可教31种直接在输出端提供的颜色，以及多达64种通过分组输出的颜色。对于每种这些教导的颜色，可以设置公差。可以使用“ FIRST HIT”或“ BEST HIT”模式对教授的颜色进行评估。对于“ FIRST HIT”，将输出示教表中的第一个匹配项，对于“ BEST HIT”，将输出示教表中的最好的匹配项。原始数据以12位分辨率表示。



颜色检测要么连续运行，要么通过外部PLC触发信号启动。如果仅要检测多达5种颜色，则相应的检测到的颜色将作为二进制代码提供给5个数字输出，或者可以直接发送到输出。同时，通过SPECTRO-3-MSM-DIG外壳上的5个LED可视化检测到的颜色代码。[ 请注意：通过SPECTRO-3-JR-MSM-DIG和SPECTRO-3-MSM-DIG-VIS或-VISUV类型不可用的LED进行可视化。]

通过传感器外壳上的“教学”按钮，可以对色彩传感器进行多达31种颜色的教导（在分组模式下最多64种颜色）。为此，必须使用软件设置相应的评估模式。TEACH按钮与输入IN0并联（电缆cab-las8 / SPS处的绿线）。[ 请注意：“教学”按钮不适用于SPECTRO-3-JR-MSM-DIG和SPECTRO-3-MSM-DIG-VIS或-VISUV类型。

可以通过串行RS232接口在PC和SPECTRO-3-MSM-DIGcolor传感器之间交换参数和测量值。所有用于颜色检测的参数也可以通过此串行RS232接口保存到SPECTRO-3-MSM-DIG颜色传感器的非易失性EEPROM中。完成参数设置后，无需使用PC，彩色传感器即可在STAND-ALONE模式下以当前参数继续运行。



即使传感器系统处于安装状态，也可以通过RS232接口轻松进行可能的固件更新。（参见附件“通过软件固件加载程序进行固件更新”）。



SPECTRO-3-MSM-DIG系列的传感器可以进行校准。可以对具有已知颜色坐标的任何表面执行校准。可以使用ColorChecker TM表格作为替代。根据CIE STANDARD，该表具有24个色域，可用于校准。







带SPECTRO3-SL-Scope的 SPECTRO-3-SL测量原理（Windows®PC软件）



SPECTRO-3-SL提供高度灵活的信号采集。例如，传感器可以在交替光模式（交流模式）下运行，这会使传感器对外部光不敏感。还可以将其设置为恒光模式（DC模式），这使传感器变得非常快。关闭功能可关闭传感器上的集成光源，并变为直流电操作。传感器然后可以检测到所谓的“自发光物体”。通过对集成光源的无级调节以及接收器信号的可选增益和积分功能，可以将传感器设置为几乎任何表面或任何“自发光物体”。



当激活 SPECTRO-3-SL 颜色传感器的集成光源时，该传感器将检测从物体散射反射的辐射。作为光源，SPECTRO-3颜色传感器使用发射功率可调的白光LED。集成的三折接收器用作接收器，该接收器用于从对象反射的光的红色，绿色和蓝色内容或“自发光对象”发出的光。



所述SPECTRO-3-SL颜色传感器可以被“教导”上升到3种颜色。对于每种这些教导的颜色，可以设置公差。在“ XY INT-2D”或“ si M-2D”模式下，这些公差会在空间中形成彩色圆柱。在“ XY INT-3D”或“ si M-3D”模式下，公差会在空间中形成一个色球。根据“ si M-2D”进行颜色评估是基于实验室计算方法。所有模式都可以与几种操作模式结合使用，例如“ FIRST HIT”和“ BEST HIT”。原始数据以12位分辨率表示。



作为一个特殊功能，可以向传感器教授两个完全独立的参数集。然后可以使用输入IN0（传感器外壳上的按钮）来告诉传感器应该使用哪个参数集。



颜色检测要么连续运行，要么通过外部PLC触发信号启动。如果仅要检测最多2种颜色，则相应的检测到的颜色将作为二进制代码提供给2个数字输出，或者可以直接发送到输出。



通过输入IN0（传感器外壳上的按钮），可以对颜色传感器进行最多3种颜色的学习（组模式下为31种）。为此，必须使用软件设置相应的评估模式。



可以通过串行RS232接口在PC和SPECTRO-3color传感器之间交换参数和测量值。所有用于颜色检测的参数也可以通过此串行RS232接口保存到SPECTRO-3-SL颜色传感器的非易失性EEPROM中。完成参数设置后，无需使用PC，彩色传感器即可在STAND-ALONE模式下以当前参数继续运行。



可以对SPECTRO-3-SL系列的传感器进行校准（白光平衡）。可以对任何白色表面进行平衡。可以选择使用带有24个颜色字段的ColorChecker™表。可以对白色，灰色或黑色场之一进行白光平衡或校准。







带SPECTRO3-SLE-Scope的 SPECTRO-3-SLE测量原理（Windows®PC软件）



SPECTRO-3-…-SLE颜色传感器提供了高度灵活的信号采集。例如，传感器可以在交替光模式（交流模式）下运行，这会使传感器对外部光不敏感。还可以将其设置为恒光模式（DC模式），这使传感器变得非常快。关闭功能可关闭传感器上的集成光源，并变为直流电操作。传感器然后可以检测到所谓的“自发光物体”。通过对集成光源的无级调节以及接收器信号的可选增益和积分功能，可以将传感器设置为几乎任何表面或任何“自发光物体”。

当激活 SPECTRO-3-…-SLE 颜色传感器的集成光源时，该传感器将检测从物体散射反射的辐射。作为光源，SPECTRO-3-…-SLE颜色传感器使用具有可调发射器功率的白光LED。集成的三折接收器用作接收器，该接收器用于从对象反射的光的红色，绿色和蓝色内容或“自发光对象”发出的光。



作为光源，SPECTRO-3-UV-SLE或SPECTRO-3-FIO-UV-SLE颜色传感器使用具有可调发射器功率的UV-LED（375 nm）来激发发光标记。用于发光标记发射的可见光的红色，绿色和蓝色内容的集成3倍接收器用作接收器。此处的一个特殊功能是可以分8级设置接收器的增益。这使得可以将传感器最佳地调整为几乎可以在长波紫外线范围内激发的任何发光着色剂。



所述SPECTRO -3- ... -SLE颜色传感器可以被“教导”高达31点的颜色，这是通过输出端直接地输出，以及多达64种颜色的可通过颜色组输出。对于每种这些教导的颜色，可以设置公差。在“ XY INT-2D”或“ si M-2D”模式下，这些公差会在空间中形成彩色圆柱。在“ XY INT-3D”或“ si M-3D”模式下，公差会在空间中形成一个色球。根据“ si M-2D”进行颜色评估是基于实验室计算方法。所有模式都可以与几种操作模式结合使用，例如“ FIRST HIT”和“ BEST HIT”。原始数据以12位分辨率表示。



作为一个特殊功能，可以向传感器教授两个完全独立的参数集。输入IN0可用于告诉传感器应该使用哪个参数集。



颜色检测要么连续运行，要么通过外部PLC触发信号启动。如果仅要检测多达5种颜色，则相应的检测到的颜色将作为二进制代码提供给5个数字输出，或者可以直接发送到输出。



通过输入IN0，颜色传感器最多可以教31种颜色（组模式下为64种颜色）。为此，必须使用软件设置相应的评估模式。



可以通过串行RS232接口在PC和SPECTRO-3-…-SLE 颜色传感器之间交换参数和测量值。所有用于颜色检测的参数也可以通过此串行RS232接口保存到SPECTRO-3-…-SLE颜色传感器的非易失性EEPROM中。完成参数设置后，无需使用PC，彩色传感器即可在STAND-ALONE模式下以当前参数继续运行。



SPECTRO-3-…-SLE系列的传感器可以进行校准（白光平衡）。可以对任何白色表面进行平衡。可以使用带有24个颜色字段的ColorChecker TM表。可以对白色，灰色或黑色场之一进行白光平衡或校准。

紫外线颜色传感器SPECTRO-3-UV-SLE和SPECTRO-3-FIO-UV-SLE也可以进行校准。类似于使用颜色传感器的白光平衡，可以对任何发光颜色标记执行SPECTRO-3-UV-SLE或SPECTRO-3-FIO-UV-SLE的平衡。 带SPECTRO3-SLA-Scope的





测量原理SPECTRO-3-SLA

（Windows®PC软件）



SPECTRO-3 -...- SLA提供高度灵活的信号采集。例如，传感器可以在交替光模式（交流模式）下运行，这会使传感器对外部光不敏感。还可以将其设置为恒光模式（DC模式），这使传感器变得非常快。关闭功能可关闭传感器上的集成光源，并变为直流电操作。传感器然后可以检测到所谓的“自发光物体”。通过对集成光源的无级调节以及接收器信号的可选增益和积分功能，可以将传感器设置为几乎任何表面或任何“自发光物体”。



当激活 SPECTRO-3 -...- SLA 颜色传感器的集成光源时，该传感器将检测从物体散射反射的辐射。作为光源，SPECTRO-3颜色传感器使用发射功率可调的白光LED。集成的三折接收器用作接收器，该接收器用于从对象反射的光的红色，绿色和蓝色内容或“自发光对象”发出的光。



该传感器配有3个模拟输出，它们提供0，+ 10V或4…20mA的红色，绿色，蓝色成分或计算出的颜色坐标（X，Y，INT或s，i，M）。



可以通过串行RS232接口在PC和SPECTRO-3 -...- SLA 颜色传感器之间交换参数和测量值。所有用于颜色检测的参数也可以通过此串行RS232接口保存到SPECTRO-3 -...- SLA颜色传感器的非易失性EEPROM中。完成参数设置后，无需使用PC，彩色传感器即可在STAND-ALONE模式下以当前参数继续运行。



SPECTRO-3 -...- SLA系列的传感器可以进行校准（白光平衡）。可以对任何白色表面进行平衡。可以使用带有24个颜色字段的ColorChecker TM表。可以对白场之一进行白光平衡或校准。



作为光源，SPECTRO-3-UV-SLA（或SPECTRO-3-FIO-UV-SLA）颜色传感器使用具有可调发射器功率的UV-LED（375 nm）来激发发光标记。可以将这些UV传感器最佳地调整为几乎可以在长波UV范围（365 nm或375 nm）中激发的任何发光着色剂。SPECTRO-3-…-UV-SLA系列的传感器也可以进行校准。类似于使用颜色传感器的白光平衡，可以对任何发光颜色标记执行SPECTRO-3-UV-SLA（或SPECTRO-3-FIO-UV-SLA）的平衡。







使用SPECTRO3-COMFORT-Scope（Windows®PC软件） 方便快捷地进行参数设置

可以使用SPECTRO3-COMFORT-SCOPE软件对以下类型的颜色传感器进行快速参数设置： SPECTRO-3在M34外壳 SPECTRO-3-CL SPECTRO-3- JR SPECTRO-3-SL SPECTRO-3-SLE该软件具有菜单指南，提示用户输入所有相关参数。
