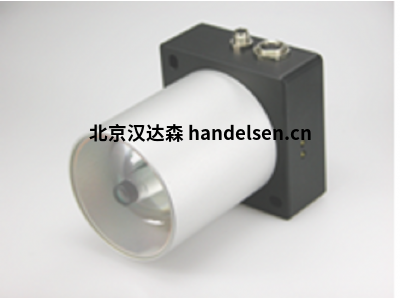

Sensor反射式颜色传感器SI-COLO系列



SI-COLO3和SI-COLO4系列的颜色传感器以3色范围方法工作。作为光源，它们使用脉冲白光LED，发光颜色传感器使用UV LED。分别以30 kHz或100 kHz进行调制，并且锁定技术可确保对外部光的极高灵敏度。用于从目标反射的光的红色，绿色和蓝色含量的三重接收器用作接收器。



SI-COLO3颜色传感器最多可以“教​​授” 15种颜色，而SI-COLO4颜色传感器最多可以“教​​导” 31种颜色。可以为每种教导的颜色设置公差。在X / Y INT或s / i M模式下，公差表示空间中的彩色滚筒。在X / Y / INT或s / i / M模式下，公差表示空间中的色球。根据s / i M和s / i / M进行颜色评估使用Lab计算方法。



颜色检测可以连续运行，也可以通过外部SPC触发信号启动。所检测到的相应颜色或者作为二进制代码在4个数字输出（对于SI-COLO3的情况下）或在5个数字输出（对于SI-COLO4的情况下）输出，或者可以将其直接发送到输出，如果仅最多可以检测到4种颜色（SI-COLO3）或5种颜色（SI-COLO4）。同时，通过4个LED在SI-COLO3外壳上可视化检测到的颜色代码，通过5个LED在SI-COLO4外壳上可视化。此外，可以通过传感器外壳上的“示教”按钮来教授颜色。



针对各种应用专门设计了各种类型的颜色传感器，例如，对于高光泽度的物体，也可以通过使用偏振滤光片（-POL型）以最高的可靠性检测颜色。具有相应光学附件单元（-FIO型）的紧凑型光纤版本非常适合安装空间有限的应用。另一方面，如果应用程序需要1000 mm的工作距离，则可以通过集成光学单元和超亮环形照明（-FCL型）的版本来解决。



SI-COLO-GD：用于颜色光泽度检测的特殊传感器：



SI-COLO-GD彩色光泽传感器可检测物体的颜色和光泽。以下将物体的颜色和光泽信息称为矢量。仅当表面的向量数据与先前教导的示教向量匹配时，才能识别表面。



► 参数设置下的Windows®PC软件

► 上的类型范围的信息

► 测量原理SI-COLO3与SI-COLO3-范围

► 测量原理SI-COLO4与SI-COLO4-范围









Windows®PC软件下的参数化



使用SI-COLO3-Scope或SI-COLO4-ScopeWindows®用户界面，可以轻松地为SI-COLO3或SI-COLO4系列的颜色传感器选择不同的评估模式。原始数据和计算出的颜色值均以图形和数字形式显示。可以使用软件，PLC或直接通过传感器中集成的按钮进行教学。







有关类型范围的信息



–d ... （具有各种光斑直径大小的集成光学元件）

高速检测小物体的颜色



SI-COLO3-d…或SI-COLO4-d…系列的彩色传感器投射出一个直径约25mm的白光点。在要检测的物体上1.5毫米至50毫米（取决于传感器类型）。发射器光学单元位于接收器光学单元的中心，这导致了高度紧凑的设计。这允许高精度，高速地检测小的物体，例如远距离的彩色标记或电线。



–DIL （带有表面漫射器的漫射光）

结构化和不均匀表面的颜色检查



对于许多需要颜色检查的物体，不均匀的表面会导致颜色确定的问题。例如，结构化的表面会导致光泽度波动，这会给常规的颜色传感器带来困难，因为取决于光泽度，有时会更密集地检测颜色，有时会更不强烈地检测颜色。

实际颜色通过直接反射而变亮或“变软”，这取决于表面的相应光泽率。使用SI-COLO -...- DIL系列的颜色传感器，漫射照明会大大降低这种光泽效果。此外，大的检测范围允许对结构起伏进行光学积分，并且因此以高的稳定性可靠地检测颜色。



–FCL （通过透明玻璃板产生的聚焦光束）

远距离可靠的高速彩色检测



SI-COLO -...- FCL系列可实现远距离物体的颜色区分。根据版本和对象，最大可实现400 mm的距离。FCL系列除其他外还具有超亮白光LED。理想地，该系列的传感器可用于区分相同颜色的光泽和非光泽物体（例如，没有透明箔的物体和带有透明箔的物体）。



–LUMI（带有UV LED）

快速检测荧光物体的颜色



发光颜色传感器SI-COLO-LUMI-30系列有一个传感器，除了亮度差异（灰度评估）之外，还可以执行色彩差异。可以通过Windows®PC软件SI-COLO3-Scope或通过集成在传感器中的按钮或通过数字输入IN0来教授荧光对象。



–POL （通过偏振滤光片的偏振光）

光泽物体的颜色检查



实际上，对光泽物体的颜色进行可靠的检测通常非常困难，因为实际的颜色信息会与由光泽效果产生的直接反射混合在一起。因此，丰富的颜色变成了“柔和”的颜色。集成在SI-COLO -...- POL颜色传感器中的偏振滤光片可防止这种直接反射，因此可以清楚地识别并可靠地检测实际颜色。

因此可以清楚地识别出反射表面，例如汽车部件上的高光油漆。



–FIO （与FIO系列的光纤和光学前端一起使用）

通过灵活的集成，即使在困难的任务上也可以进行色彩控制



FIO系列是色彩传感器系列，具有最灵活的应用可能性。除了每种用于透射光和反射光操作的50多种不同的传感器头变体之外，还有近70个光学前端可用。在外部光源的帮助下，动态范围可以大大增加。由于使用了光纤，该系列也非常适合用于防爆区域。



使用SI-COLO-.. 3-FIO对自发光物体进行颜色测量：

结合反射光光纤和中性吸收剂固定单元，SI-COLO -...- FIO可以执行颜色检查不同的自发光物体。









具有SI-COLO3-Scope的 测量原理SI-COLO3 （Windows®PC软件）



SI-COLO3颜色传感器检测目标物漫反射的辐射。SI-COLO3色彩传感器使用功率可调的白光LED作为光源。用于从目标反射的光的红色，绿色和蓝色含量的三重接收器用作接收器。通过无级调节集成光源和接收器信号的可选增益，可以将传感器设置在几乎任何表面上。





通过RS232接口，可以在PC和SI-COLO3颜色传感器之间交换参数和测量值。所有用于颜色检测的参数都可以存储在SI-COLO3颜色传感器的非易失性EEPROM中。完成参数设置后，无需使用PC，颜色传感器即可在“独立”模式下以当前参数继续运行。



SI-COLO3 V6.4系列的传感器可以进行校准（白光平衡）。可以对任何白色表面进行平衡。可以选择根据CIE标准具有24个色域的ColorCheckerTM表，然后可以对其中一个白域执行白光平衡或校准。 具有SI-COLO4-Scope的









通过RS232接口，可以在PC和SI-COLO4颜色传感器之间交换参数和测量值。所有用于颜色检测的参数都可以存储在SI-COLO4颜色传感器的非易失性EEPROM中。完成参数设置后，无需使用PC，颜色传感器即可在“独立”模式下以当前参数继续运行。



可以对SI-COLO4 V6.4系列的传感器进行校准（白光平衡）。可以对任何白色表面进行平衡。可以选择根据CIE标准具有24个色域的ColorCheckerTM表，然后可以对其中一个白域执行白光平衡或校准。
