HEIDENHAIN编码器LIC 2107

HEIDENHAIN编码器LIC 2107



比例尺              许可证2107              计量标准              线膨胀系数              绝对轨道钢尺尺              α温度10·10–6 K–1              精度等级              ±15微米              测量长度（ML）*mm              120 320 520 770 1020 1220 1520 2020 2420 3020              （可根据要求增加测量长度（最大6020 mm）              大规模磁带              秤带架              20克/米              70克/米              扫描头              执照211              里卡219 F              里卡219米              利卡219便士              LIC 219年              接口              结束于2.2              Fanuc串行接口αi              三菱高速接口              松下串行接口              安川串行接口              订货名称*              结束时间22              法努克05              Mit03-4              Mit02-2型              泛亚01              是07              测量步骤*              100纳米，50纳米              钻头宽度              32位              计算时间tcal              时钟频率              ≤5微秒              ≤16兆赫              –              –              横移速度1）              ≤600米/分钟              插值误差              ±2微米              电气连接*              带8针M12接头（阳螺纹）或15针D-sub接头（公接头）的电缆（1米或3米）              电缆长度              （与海登海因有线电视）              ≤100米              ≤50米              ≤30米              ≤50米              电源电压              直流3.6伏至14伏              功耗1）（最大）              3.6伏时：≤700兆瓦              14伏时：≤800兆瓦              3.6V时：≤850MW              14伏时：≤950兆瓦              电流消耗（典型）              5 V时：75 mA（无负载）              5 V时：95 mA（无负载）              振动55 Hz至2000 Hz              电击6毫秒              ≤500 m/s2（EN 60068-2-6）              ≤1000 m/s2（EN 60068-2-27）              工作温度              –10°C至70°C              质量扫描头              电缆              连接元件              ≤18g（无电缆）              20克/米              M12接头：15G；D-sub接头：32G              *订购时请选择              1） 参见海德汉编码器手册接口中的一般电气信息



HEIDENHAIN角度编码器、HEIDENHAIN长度计、HEIDENHAIN光栅尺，汉达森优势提供!



海德汉（HEIDENHAIN）公司光栅尺或编码器的核心是测量基准，通常是0.25um到10um先款的光栅尺；这些高精度的光栅尺采用海德汉公司发明的光刻工艺生产，它是编码器功能和精度的决定性因素。光栅是有一系列等间距排列的刻线和狭缝组成，其间距误差极小，刻线边缘蒸汽清晰。这些光栅尺能抵抗机械和化学以及震动和冲击的影响，所有光栅尺都具有可定义的温度特性。



正弦波输出（也称sin/cos)/弦波的峰-峰值是1V=1Vpp/电压输出型；弦波的峰-峰值是12uA=12uApp/电流输出型。

封闭式直线光栅尺：

精度可达±2um

测量步距可达0.005um

测量长度可达30m

安装简单、快捷

安装公差大

能承受大加速度载荷

抗污染能力强



绝对式光栅尺

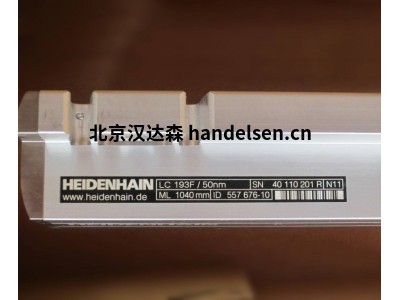

LC183   LC193F/M..

测量基准：DIADUR玻璃光栅尺

增量信号：LC183可选 信号周期20um

绝对位置值：EnDat 2.2 Fanuc Mitsubishi

精度等级±5um，±3um

推荐测量步距：0.05-0.005um

测量长度ML：140-4240mm（±3um时3040mm）



增量式光栅尺

LF183

DIADUR 钢带相位光栅尺

增量信号：～1VPP 正弦波输出（也称sin/cos)/弦波的峰-峰值是1V=1Vpp/电压输出型

信号周期：4um

精度等级：±3um ±2um

推荐测量步距：1-0.1um

测量长度：140-3040mm

参考点： 一个或 距离编码；LS6** C;距离编码



LS177/LS187。

DIADUR 玻璃光栅尺

增量信号：

LS 187 ～1VPP正弦波输出（也称sin/cos)/波的峰-峰值是1V=1Vpp/电压输出型

LS 177 方波信号

信号周期：

LS 187:20um

LS 177: 4um /20 um

精度等级：±5um ±3um

推荐测量步距：1-0.1um

测量长度：140-3040mm

参考点： 一个或 距离编码；LS6** C;距离编码



LS628C/LS688C。。

DIADUR 玻璃光栅尺

增量信号：

LS 688C ～1VPP正弦波输出（也称sin/cos)/弦波的峰-峰值是1V=1Vpp/电压输出型

LS 628C 方波信号

信号周期：

LS 628C / LS 688C:20um

精度等级：±10um

推荐测量步距：

LS 688C   至1um

LS 628C      5um

测量长度：170-3040mm

参考点： 一个或 距离编码；LS6** C;距离编码



LB382。。

AURODUR 钢带光栅尺

增量信号：～1VPP正弦波输出（也称sin/cos)/弦波的峰-峰值是1V=1Vpp/电压输出型

信号周期：40um

精度等级：±5um

推荐测量步距：10至0.1um

测量长度：440-30040mm

参考点： 一个或 距离编码；LS6** C;距离编码

产品系列：LC 100   LS100 LF 100    LS600     LB 300

LC 400 LS 400 LF 400   LS 300

常见型号：

heidenhain LC 481 220 mm    ID: 353703-20

heidenhain LC 491F 720mm   ID: 372852-16

heidenhain AE LC 481        ID: 384978-01

heidenhain AE LC 491 F      ID: 384981-01

heidenhain LC 192 F 840      ID: 387086-08

heidenhain LC 192F          ID: 387089-12     387089-24

heidenhain LC 182_440 /      ID: 387092-26；

heidenhain LC 493 F557644-02 ID:557649-01

heidenhain LC 483 70 mm      ID:557649-03

heidenhain LC /557649-11

heidenhain LC /557649-13/

heidenhain LC 557649-15

敞开式直线光栅尺：

LIP和LIF系列敞开式直线光栅尺是测量步距小、测量精度高。其测量基准为玻璃或玻璃陶瓷基体的相位光栅。

LIP和LIF光栅尺主要应用：

测量机和比较仪

测量显微镜

超精密机床

半导体工业的测量和生产设备

电子工业的测量和生产设备



精度可达±0.5um

测量步距可达0.001um

测量长度可达30m

读数头与光栅尺之间无磨擦

尺寸紧凑和重量轻

运动速度快

增量式：

LIP382和LIP372

测量基准：Zerodur玻璃陶瓷基体的DIADUR相位光栅尺，带热膨胀系数

增量信号：

LIP382 ～1VPP正弦波输出（也称sin/cos)/弦波的峰-峰值是1V=1Vpp/电压输出型

LIP372 方波信号



信号周期：

LIP382：0.128um

LIP372：0.004um

精度等级：±0.5um

推荐测量步距：1nm

测量长度ML:70至270mm

参考点：无

LIP481和LIP471

测量基准：玻璃或Zerodur玻璃陶瓷基体的DIADUR相位光栅尺，带热膨胀系数

增量信号：

LIP481 ～1VPP正弦波输出（也称sin/cos)/弦波的峰-峰值是1V=1Vpp/电压输出型

LIP471 方波信号



信号周期：

LIP481：2um

LIP471：0.4um/0.2um

精度等级：±1um；±0.5um

推荐测量步距：1um至0.005um

测量长度ML:70至420mm

参考点：一个

LIP581和LIP571

测量基准：玻璃基体的DIADUR相位光栅尺，带热膨胀系数

增量信号：

LIP581 ～1VPP正弦波输出（也称sin/cos)/弦波的峰-峰值是1V=1Vpp/电压输出型

LIP571 方波信号



信号周期：

LIP581：4um

LIP481：0.8um/0.4um

精度等级：±1um；

推荐测量步距：1um至0.05um

测量长度ML:70至1440mm

参考点：一个或带距离编码

产品系列：LIP LIF PP LIDA

heidenhain LIP 501C     ID: 326010-09

等等

长度计：

精度可达0.1um

测量步距可达0.005um

测量长度可达100m

产品系列：海德汉CERTO METRO SPECTO



常见型号：

heidenhain MT60K     ID.230623-08

heidenhain MT12W/Id.Nr.231001-03 SN:1422202F D6，

heidenhain MT12W      Id.nr:231011-03   S.NR:24 285 073 G

heidenhain MT1271，ID NO：331666-51

heidenhain MT12（ID：243602-06）

heidenhain MT2581    ID:363409-02

heidenhain LIDA107 ID:317909-36

heidenhain LS476  720毫米+/-5um

heidenhain LS477 ML720 +/-5um

heidenhain LS177 ML2240 +/-5um/TTLX5

heidenhain LS177 ML1140 +/-5um/TTLX5

角度编码器：

海德汉公司的角度编码器精度高，可达弧秒甚至更高。角度编码器应用于机床回转工作台、机床摆动铣头、分度装置、高精度角度测量工作台、角度计量、天线和天文望远镜等精密设备上。

线数一般可达9000至180000

精度为±5″或 ±4″

测量步距可达0.000005°或0.018″（增量式）或29bit 即每转约53600万个位置（绝对式）

产品系列：RCN RON RPN ROD ERP ERA ERM ECN EQN ERN ROC ROQ RIC RIQ ROD ECI   EQI   ERO

heidenhain ROD426      50 至10000      方波TTL/5V±10%

heidenhain ROD466      50 至10000      方波TTL/10 至30V

heidenhain ROD436      50 至5000        方波HTL/10 至30V           Max.12000rpm/Max.300kHz

heidenhain ROD456      50 至5000        正弦波11μApp/5V±5%    Max.12000rpm≥160kHz

heidenhain ROD486     1000 至5000     正弦波1Vpp/5V±10%       Max.12000rpm≥180kHz

heidenhain ROD420     50 至5000         方波TTL/5V±10%

heidenhain ROD430     50 至5000         方波HTL/10 至30V           Max.12000rpm/Max.300kHz

heidenhain ROD450     50 至5000         正弦波1μApp/5V±5%       Max.12000rpm/≥160kHz

heidenhain ROD1020   100 至3600       方波TTL/5V±10%             Max.10000rpm/Max.300kHz

heidenhain ROD1030        5 至3600          方波HTL/10 至30V           Max.10000rpm/Max.160kHz

heidenhain ROD1050 1000 至3600      正弦波11μApp/5V±5%     Max.10000rpm≥160kHz

heidenhain ROD1080   100 至3600        正弦波1Vpp/5V±10%        Max.10000rpm≥180kHz

heidenhain ERN420      250 至5000       方波TTL/5V±10%

heidenhain ERN460     250 至5000       方波TTL/10 至30V

heidenhain ERN430     250 至5000       方波HTL/10 至30V           Max.12000rpm/Max.300kHz

heidenhain ERN480   1000 至5000       正弦波1Vpp/5V±10%       Max.12000rpm/≥180kz

heidenhain ERN420     250 至5000        方波TTL/5V±10%

heidenhain ERN460     250 至5000        方波TTL/10 至30V

heidenhain ERN430     250 至5000        方波HTL/10 至30V           Max.12000rpm/Max.300kHz

heidenhain ERN480 1 000 至5000        正弦波1Vpp/5V±10%      Max.12000rpm/≥180kz

heidenhain ERN1020 100 至3600         方波TTL/5V±10%             Max.10000rpm/Max.300kHz

heidenhain ERN1030      5 至3600    方波HTL/10 至30V    Max.10000rpm/Max.160kHz

heidenhain ERN1080 100 至3600    正弦波1Vpp/5V±10%    Max.10000rpm/≥180kHz

heidenhain ERN120        5 至3600     方波TTL/5V±10%     Max.6000rpm/Max.300kHz

heidenhain ERN130   100 至3600     方波HTL/10 至30V      Max.6000rpm/Max.300kHz

heidenhain ERN180 1000 至5000     正弦波1Vpp/5V±10%     Max.6000rpm/≥180kHz

海德汉RON 275 18000编码器



海德汉编码器ROD 880 36000

Heidenhain编码器  ROD 880C 36000

海德汉编码器  RON 285 18000

海德汉  RON 285 18000

海德汉编码器RON 285 9000

海德汉编码器RON 786 18000

海德汉  RON 786C 18000

海德汉编码器  ROQ 425 512

Heidenhain长度计  ST 1278





Heidenhain编码器  358699-06

Heidenhain编码器358699-24

Heidenhain  358699-28

海德汉  383601-01

海德汉编码器  383601-03

Heidenhain编码器383601-04

Heidenhain  383601-09

海德汉长度计  383965-03

Heidenhain编码器385487-03

海德汉编码器385487-03

Heidenhain  385487-51

海德汉  385489-06

Heidenhain编码器  385489-56

海德汉编码器  538727-02

Heidenhain编码器538727-05

海德汉编码器538727-52

Heidenhain  538727-55

Heidenhain编码器631703-01

海德汉  727221-51

Heidenhain编码器  727222-01

海德汉编码器  735117-02

Heidenhain编码器735117-05



海德汉光栅尺读数头AE LB 382C



heidenhain编码器358698-67



海德汉读数头 315420-04



heidenhain编码器ERN 1331 1024



海德汉编码器 735117-61



海德汉编码器 ERN 1381 2048



heidenhain编码器 727222-56



海德汉编码器ERN 1331 1024



heidenhain编码器735117-52



海德汉编码器ERN 1387 2048



heidenhain编码器 749147-02



heidenhain编码器ROQ 425 512

海德汉编码器  631703-01



海德汉  ECN 113 2048



编码器528100-24



Heidenhain 312215-02

海德汉 312215-14

Heidenhain编码器 货313453-06

海德汉编码器 317393-02

Heidenhain编码器 355884-07

Heidenhain 355884-15

HEIDENHAIN-Motoren:QSY96A

QSY96G

QSY116C

QSY116E

QSY116J

QSY116J

QSY130C

QSY130E

QSY155B

QSY155C

QSY155D

QSY155F

QSY155B

QSY155C

QSY155D

QSY155F

QSY190C

QSY190D,

QSY190F,

QSY190K,

QSY96

QSY116,

QSY116,

QSY130C,

QSY130E,

QSY155B,

QSY155C,

QSY155D,

QSY155B,

QSY155C,

QSY155D,

QSY155F,

QSY155F,

QSY190C,

QSY190D,

QSY190F,

QSY96,

QSY116,

QSY130,

QSY155,

QSY190,

QAN200,

QAN200L,

QAN200U,

QAN260M,

QAN260L,

QAN260U,

QAN260W,

QAN320M,

QAN320W,

QAN200M,

QAN200L,

QAN200U,

QAN260W,

QAN260M,

QAN260L,

QAN320W,

QAN260U,

QAN320M;



北京汉达森机械技术有限公司总部位于德国最重要的海港和最大的外贸中心汉堡，专业从德国以及其他欧洲工业国家向中国出口各种工业产品的备件及设备。 我们的优势产品及品牌有Burocco，Bucher，F-rster, Amtec, Faulhaber, Ringfeder，H-nchen, E-T-A, Maxon Motor, Bucher, erthold,Samson, GKN, Gemü, Loher, Mahle, Hadeff, Rollon, Co-ax, Loher, Rexroth等等。 汉达森在多年经营的基础上，与德国及欧洲上千家生产厂家建立了良好的合作关系，从询价报价到订单物流及售后我们建立了整套的服务体系，您只需要提供品牌和型号，其它的环节交给我们。我们的优势有: 报价快:对于优势品牌我们有厂家的价目表，并且每天保持跟供货商电话沟通，为您提供快捷及时的报价。 价格优:我们直接从工厂拿报价，避开许多中间环节，许多工厂给我们提供固定折扣，确保我们给客户最优惠的价格。 渠道广:除了工厂，我们跟欧洲许多经销商有直接的业务关系，使我们可以采购到由于保护代理而不能报价的品牌。 货期准: 接到订单后我们会及时跟厂家沟通，对于有变化的货期我们马上跟客户反馈。物流成本低:在国际贸易中物流成本往往会决定产品的整体价格。我们在德国仓库统一验货包装，然后报关拼箱发货，既保证了发货正确，又降低了成本。 售后服务完备: 我们承诺所有的产品有12个月的质保。质保期之外的质量问题，我们帮助客户与厂家协商提供最佳的维修方案，为您解除后顾之忧。 另外针对客户急需的产品，我们开辟快速服务通道，从询价报价到物流有人全程专门跟踪，力争当天询价，当天报价，当天下单，快递发货，急客户所急，争分夺秒把产品送到客户手中。 目前，公司已经与多个优质供应商签订了独家代理协议，价格更具优势。 不管您是终端客户，还是中间商，如果有意向合作欢迎联络我们以

便进一步洽谈，共同发展。 北京汉达森机械技术有限公司 主营行业：各类电机,泵,阀,开关,过滤器,减速机,变压器,继电器编码器,制冷设备,液压设备,气动电动产品,电线电缆
