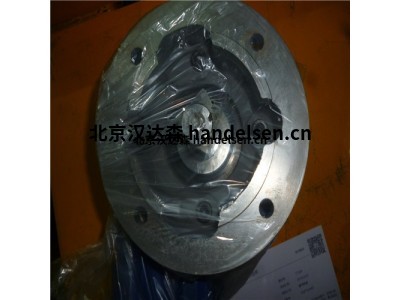

德国BIKON胀紧套2006-240-310

张艳琴 QQ：2850590586   手机：13552865878 电话：010-64717020-115 传真：010-84786709-666 邮件：sales2@handelsen.cn

安装
卸下所有螺钉（3）几个螺纹
Abdrückgewinde至少有三个
拧入法兰（第1部分），使第1部分和第1部分
第2部分保持一定距离 - 自锁
锥。
插入夹紧装置上油。
不要使用二硫化钼（MoS2）或润滑脂！
螺纹中的Abdrückgewinden螺丝
拧入压力环（第2部分）。
在几个地方均匀地拧紧
使用扭矩扳手拧紧螺纹。
拧紧插槽左右两侧的螺钉。
控制
按顺序拧紧螺钉（3）的扭矩TA
他们的安排。 诉讼
螺钉和组件完成时
不要再拧紧螺丝。
保护夹紧装置免受污染！拆解
用于松开连接的所有螺钉
拧下螺纹和螺钉，
像适配器套管（第1部分）中的拉出螺纹一样，
拆下并拧入螺纹。
甚至，逐步释放连接，
横向拧紧螺钉
Abdrückgewinden。
将插槽左右一个接一个地拧入
拧紧。

BIKON 1012系列胀套

（一） 联结前准备
1. 结合件轴与孔的尺寸应使用符合GB1957-81《光滑极限量规定》规定的量规，或按GB3177-82《光滑工件尺寸的检验》所规定的方法进行检验。
2. 结合表面必须无污物，无腐蚀和无损伤。
3. 在清洗干净的胀套表面和结合件的结合面上，均匀的涂一层润滑油（不能含硫化钼添加剂）。
　　（二）胀套的安装
1. 把被联结件推移到轴上，使其达到设计规定的位置。
2. 将拧松螺钉的胀套平滑地装入联结孔处，要防止结合件的倾斜，然后按拧紧螺钉规定的方法将螺钉拧紧。

　　（三）拧螺钉方法
1. 胀套螺钉应使用力矩扳手按对角、交叉均匀的拧紧。
2. 单件螺钉的拧紧力矩值按各型号胀套规定值拧紧。
3. 螺钉拧紧前必须首先消除间隙后才能按程序紧固螺钉。 4. 紧固螺钉的程序如下：
a .在消除间隙后以1/3MA值拧紧；
b .以1/2MA值拧紧；
c .以MA值拧紧；
d .以MA值检查全部螺钉。

　　（四）胀套的拆卸
1. 拆卸时先松开全部螺钉，但不要将螺钉全部拧出。
2. 取下顶出的镀锌螺钉，将顶出螺钉旋入前压环的辅助螺孔中，轻轻敲击被胀紧的传动件， 使其胀环松动，即可将胀套拉出。
3. 不同型号的胀套，拆卸方法也有所不同，应充分了解其特点再行试拆，防止将顶出螺纹损坏。
4. 关于Z1型胀套拆卸时应先松开压板螺钉，然后轻轻敲击被胀紧的传动件，使其胀环松动，即可拆卸。

　　（五）防 护
1. 安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。
2. 在露天作业或工作环境较差的机器上，应定期在外露的胀套端面上涂防锈油脂。
3. 需在腐蚀介质中工作的胀套，应采取专门的防护（例如加盖板）以防止胀套锈蚀。
