Behlke DLC冷却系统工作原理





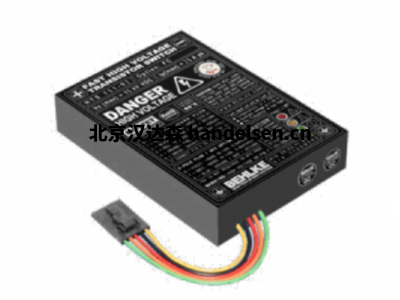

DLC-使用非导电冷却剂进行直接液体冷却



●所有已知冷却方法中的最佳冷却效率  ● 允许极紧凑的高压开关设计，并具有出色的Pd（max）规格  ●无需接地的散热器将杂散电容降至最低，从而具有更快的电气上升时间和更低的 功率损耗高工作频率●DLC原理允许对开关模块的整个电子设备进行非常均匀的冷却，并显着降低循环负载变化时的热应力。





技术说明： Behlke DLC冷却系统可以与 GALDEN®或任何其他类似的PFPE / PFC / HFE传热流体一起使用。PFPE / PFC / HFE冷却剂的一种经济高效的替代品是低粘度硅油 WACKER AK 10（与BEHLKE DLC开关的所有材料化学兼容）。矿物变压器油部分与BEHLKE DLC系统不兼容。





“智能”泵机组 带有冷却液储存器和内置控制电子装置，用于泵电动机和可能的外部散热器风扇。专业用途的高度可靠的设计。泵壳/储罐由铝坯块铣削而成，即使在高温和高压下也能实现绝对无泄漏的运行。该单元的前侧通常安装在系统外壳（例如19英寸的外壳单元）的前面板后面，其前侧有一个O型圈密封观察窗，用于内置式流动涡轮机叶轮。涡轮叶片同时用作视觉流量指示器和数字流量传感器。与光学扫描相结合的双滚珠轴承可确保该安全相关部件的MTBF达到数十万小时。



内置的电子设备 正在监控冷却液流量，油箱液位（也通过光学传感器），冷却液温度，电机功能和电源电压。泵马达的速度和外部连接的散热器风扇的速度与冷却液温度成比例调节。如果需要，可以通过逻辑信号来关闭自动速度控制，以提供完全的冷却功率，也可以通过电源电压进行外部速度控制。



如果出现任何故障情况（温度过高，流量扰动，储液器变空，电源电压缺失或不正确等），继电器触点将立即释放，以保护冷却回路中已连接的电力电子设备。对于Behlke HTS高压开关，警报触点（常闭触点）将仅连接在开关控件的“ Inhibit”和“ GND”输入之间。任何错误或严重的操作条件也将通过冷却液的不同颜色照明来指示，这些颜色可通过观察窗看到。在正常冷却操作期间，照明颜色为蓝色。可以提供其他颜色，以满足单独的前面板设计要求。



如果订购了选件“ IHE”（内部热交换器），则泵体的表面经过铣削也可以用作高效的热交换器/散热器。借助选件“ IHE”，冷却液热量可以很容易地通过壳体传递到现有的散热器上。这可以是经典的散热器，也可以是任何大型的大型金属外壳（例如，带有厚面板的19英寸外壳）或机器的大型金属机箱。带有选项“ IHE”的冷却解决方案在没有有源散热器的情况下允许至少500瓦的功耗。



配备足够的有源散热器时，最大冷却能力约为。标准泵单元为3000瓦，约 5000瓦特与功率选项“ 30W”有关。



选件“ EFSI”（系统集成的附加功能）包括一个附加的光耦合器输出（集电极开路），一个数字流量信号输出和一个根据客户要求（PT100，KTY，NTC等）的集成冷却液温度传感器。PU



-2 ：



- 工业用途的无阻塞，高度可靠的泵浦电机，带有润滑脂润滑和自调式陶瓷轴承



-保证的电机寿命在最高温度/最大负载下> 50,000小时（通常为100,000小时）



-取决于温度的速度控制（可以切换）关闭）以降低功耗并延长电机的预期寿命



-Galden HT-135在25°C时最大流速> 3l / min，高度差<30 cm。有用的功率消耗高达3000瓦



-泵功率 8-20瓦  （选项“ 30W”为12-30瓦），12 VDC，最大电流消耗。1.8 A（2.5A，选项“ 30W”）



-有源散热器的风扇输出。带温度控制的速度控制，最大6-VDC 12 VDC 3A。无噪音模拟控制-无PWM-



监控冷却液流量，冷却液温度，冷却液液位和电源电压。安全关断/ T> 65°C（149°F）时发出警报



-通过被动闭合的继电器触点（最大0.5 A）以及可选的带有集电极开路的附加光电耦合器（选件EFSI）来输出警报



-在顶盖上加注油口和超压阀（0.5 bar / 7 psi）。或者，如果安装在19英寸的外壳中，则位于观察窗的正面。-



可用的储液器容量约为400毫升（13.5盎司），空气缓冲液体积（体积变化补偿）约为100毫升（3.4盎司）



-re紧刀片，公制，d = 5毫米（M5），位于底部，右侧，后侧和正面，用于散热器的固定（每侧8个螺纹嵌件

  ）通过法兰板进行的替代固定。随附法兰和足够的M5螺钉。

  如果观察窗应与前面板对齐，则可以移除前侧的隔板。如果前面板具有

  不寻常的厚度。



-铝坯外壳，阳极氧化，黑色块状尺寸（无垫片和可移动法兰）120 x 100 x 100mm³（HxWxD），净重，

  无冷却剂1.95 kg（4.3 lb）



-工作温度范围-25至65°C（-13使用Galden HT-135达到149°F
