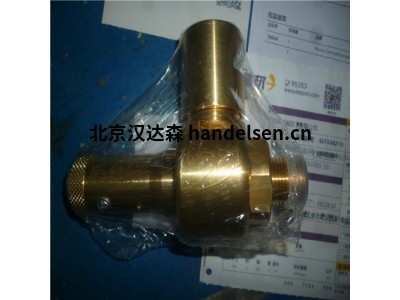

Nuova General安全阀G14/S技术详情

Z14



Z14 / A

Tipo：

类型： Z14 做：14毫米 面积：153,86mm 2

Omologazione

同源 PN 排泄

系数降低流量系数降低 Campo di taratura

设定范围

ED 2014/68 / EU IV目录（PED） 16 0,72; > 3巴0,82 0,3-16,0巴

选管会 16 0,72; > 3巴0,82 0,3-16,0巴

ATEX Ex II 2 G c（1） 16 0,72; > 3巴0,82 0,3-16,0巴

ATEX Ex II 2直流电 / / /

ASME VIII第1分部 / / /

加拿大注册 CRN / / /

配置- 配置

Materiale

材料 奥特

黄铜 Mista Ottone-Acciaio inox

混合黄铜-不锈钢 Acciaio inox

不锈钢

MODELLI

型号 桑扎·吉耶拉（Senza Ghiera） / /

不带螺母 / /

Con Anellino / /

带圈





Sedi di Tenuta

密封系统 NBR（标准）-10 / + 100°C / /

EPDM -50 / + 150°C / /

VITON -20 / +200°C / /

硅-60 / +200°C / /

PTFE -196 / +250°C / /

卡勒兹-20 / +250°C





安全阀“ B”-“ D”-“ F”-“ G”-“ Z”属于直接弹簧型，并且符合欧洲指令2014/68 / EU和CEASME VIII Div.1美国标准。由于连接和校准的多样性，它们涵盖了广泛的常用应用。表现是那些为精确操作而创建的高品质阀门，并经久耐用。自由排放的“ B”-“ D”-“ F”-“ Z”型阀门带排泄物的“ G / L”适用于无害或易燃的液体或气态流体。关闭“ G”型阀门，可以它们适用于液体-危险，有害，易燃蒸气或气体。当控制压力下降时，阀门将完全关闭如果它下降到校准值以下的百分比称为闭合间隙，则该间隙不能太小（避免振动），或者太大（以避免干扰工作压力）。对于高温或过热水或蒸汽的应用，必须使用类型阀“G”安全阀是新的通用仪器安全阀“ B”-“ D”-“ F”-“ G”是直接弹簧类型，并通过CE认证，符合E.D. 2014/68 / EU并符合ASME VIII Div.1标准。由于数量大可能的连接方式和设置我们的阀门适用于许多常用的应用。我们的阀门具有高质量的性能，它们工作完美且使用寿命长带有自由出口的“ B”-“ D”-“ F”型耐久阀和带有管道出口的“ G / L”型耐久阀适用于气体或液体条件下的流体，无毒或易燃。 “ G”阀具有密封的瓶盖，适合在液体蒸气或危险，有毒和易燃气体上使用。当受控压力降低时，仅当阀门关闭时，阀门才会完全关闭在设定阀下方下降的百分比称为关闭延迟，并且该百分比不得太小（避免振动）或太大（以避免对运动造成干扰）压力）。对于有过热或过热水或蒸汽的应用，必须使用“ G”型阀门。

Nuova General/Gianesi  A002-G10



Nuova General/Gianesi  A002-G14



Nuova General/Gianesi  A002-G20



Nuova General/Gianesi  A002-G25



Nuova General/Gianesi  A002-G



Nuova General/Gianesi  G25/L



Nuova General/Gianesi  G10



Nuova General/Gianesi  G14



Nuova General/Gianesi  G20



Nuova General/Gianesi  G25



Nuova General/Gianesi  G32



Nuova General/Gianesi  G40



Nuova General/Gianesi  D7



Nuova General  D10/S



Nuova General  G32/L



Nuova General  D10/CS



Nuova General  G14/L



Nuova General  D10/C



Nuova General  G14/S



Nuova General  E10/L



Nuova General  G14/S



Nuova General  E10/L



Nuova General  G15/L



阀门可达到的最小和最大温度峰值，DN In x Out（如果有）和序列号的数据均已标记在安全阀的阀体上。 NGI用于蒸汽，气体和液体的弹簧式安全阀是数十年来在各个领域的应用积累的丰富经验的结果，并且在很大程度上满足了对压力容器进行最终保护的所有要求。NGI安全阀由对高温和低温具有高度抵抗力的黄铜或不锈钢阀体组成。它们配有阀杆，阀座和阀瓣，可确保长期获得最大效率。统一连接允许任何类型的耦合。
