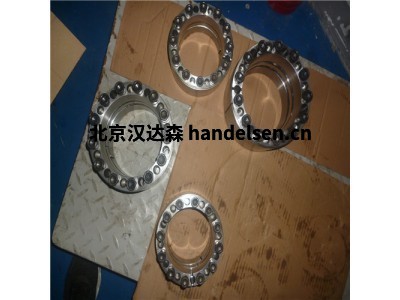

BIKON 7000.B系列收缩盘参数

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988668 邮件：tk5@handelsen.cn

　　自成立以来，BIKON-Technik GmbH一直在开发新的可拆卸锥形夹紧系统，通常称为夹紧装置。 基础是圆柱形和锥形压缩绷带，具有两个相应的锥形表面(BIKON = 2个锥体)。 迄今为止，BIKON-Technik GmbH已在全球范围内获得了90多项。

　　产品范围包括内部，中间和外部夹紧系统，法兰和轴联轴器，夹紧螺栓和各种特殊设计。

　　



　　主要有以下系列：

　　BIKON 1003系列

　　BIKON 1006 系列

　　BIKON 1011系列

　　BIKON 1009系列

　　BIKON-LOCK系列

　　DOBIKON 1012系列

　　DOBIKON 1013系列

　　DOBIKON 1014系列

　　DOBIKON 1015.0系列

　　DOBIKON 1015.0.S系列

　　DOBIKON 1015.1系列

　　DOBIKON 1015.1.S系列

　　BIKON 1016系列

　　BIKON 2006系列

　　BIKON 2066系列

　　BIKON 6006系列

　　BIKON 7000.A系列

　　BIKON 7000.B系列

　　BIKON 8000系列

　　BIKON-Hydropress HPS系列

　　DOBIKON 2019系列

　　DOBIKON 4019系列

　　BIKON 7030系列

　　DOBIKON 7040系列

　　BIKON 30系列

　　BIKON FK1012系列

　　BIKON FK1013系列

　　BIKON FKHPS系列

　　DOBIKON 2000系列

　　BIKON 1025系列

　　BIKON 2025系列

　　基础知识

　　可拆卸的锥形夹紧系统

　　可拆卸的锥形夹紧系统，以下称为LKS，是机械元件，并且分配给轴 - 轮毂连接。

　　在口语中，LKS被称为张紧元件，夹紧装置或收缩盘。 LKS用于无间隙和力配合连接部件(轮毂)在光滑和无槽轴或轴上。

　　LKS的一个关键特性是通过集成螺钉进行夹紧(带有少数例外)并通过松开螺钉或按下环来进行非破坏性松动。

　　可拆卸的锥形锁定系统

　　锥形锁定系统原则上用于连接无间隙的部件 - 通常是光滑无槽轴上的零件 - 以及无间隙的传递力。

　　锥形锁定系统的一个特点是用于安装和安装的集成螺钉拆除不破坏/损坏。

　　依据

　　LKS的基础是圆柱形或锥形压配合。

　　具有少量组件和具有自锁设定角度的锥体的LKS最接近于此。

　　应通过有效表面对实现可拆卸和刚性连接。

　　基本

　　可拆卸锥形锁定系统的基础是圆柱形和锥形压配合。

　　除了利用轴的整个横截面之外，可以以较短的座椅长度传递大的扭矩。

　　这个目标可以通过刚性可拆卸圆锥锁定系统来实现

　　几个零件，设定角度小。

　　可拆卸锥形夹紧系统(LKS)分为三个夹紧系统。

　　内部夹紧系统

　　内部夹紧系统(夹紧螺栓)将轴/空心轴从内部扩展到轮毂。 动力流直接在轴和轮毂之间进行。内部夹紧系统对同心度和同心度没有影响。设计非常紧凑。

　　选择标准

　　首先，根据与系列尺寸(直径)相关的可传递力选择LKS。在选择过程中通常要检查三种类型的负载：

　　- 扭矩

　　- 弯曲力矩，夹紧点处的倾斜力矩

　　- 轴向力

　　在这里，最大 无论它们是静止的，脉动的，动态的，不平稳的等等 - 并且根据应用考虑相应的安全系数。

　　设定角度及其位置的影响

　　设定角度的大小和位置对径向应力曲线有很大影响，因此对表面压力和缺口效应有很大影响。

　　弯曲载荷

　　其中一个关键负载是弯曲载荷(倾斜力矩)。

　　这导致负载侧的电压增加(边缘压力)和

　　在卸载侧降低表面压力，部分取决于表面的提升。

　　低于最小表面压力，存在磨损腐蚀的风险。这是由于接触表面在推力方向上彼此微小滑动引起的。

　　内部夹紧系统

　　内部夹紧系统(夹紧螺栓)将轴/空心轴从内部扩展到轮毂。 动力流直接在轴和轮毂之间进行。内部夹紧系统对同心度和同心度没有影响。设计非常紧凑。

　　外夹紧系统

　　外部夹紧系统(收缩盘)将轮毂压在轴上。

　　动力流直接在轴和轮毂之间进行。

　　外部夹紧系统对同心度和轴向跳动没有影响。

　　夹紧系统之间

　　中间夹紧系统(夹紧装置)位于轴和轮毂之间。 功率流通过夹紧装置进行。 中间夹紧系统对同心度和轴向跳动有影响。

　　安装空间 - 一般

　　对于阶梯孔，不得将夹紧装置推到挡块上以抵靠轮毂。 拆卸时，请留出约2 - 5 mm的距离以松开环。这适用于所有中间夹紧系统。

　　带有羽毛键槽的轴

　　可拆卸的锥形夹紧系统可以通过滑键槽(根据DIN)夹紧。夹紧装置的功能不会受到损害。 应确保键槽边缘破损且无毛刺。

　　可重用性

　　未损坏的夹紧装置可以重复使用。

　　每次使用后必须更换螺丝!

　　BIKON 1007

　　是一个简单设计的收缩盘，

　　由两个环组成并自锁

　　保龄球。 收缩盘BIKON 1007是

　　可与相应的收缩盘互换

　　BIKON 1029-71。 所有连接尺寸匹配。

　　BIKON 1007 18X44

　　BIKON 1007 20x47

　　BIKON 1007 24X50

　　BIKON 1007 30x60

　　BIKON 1007 36X72

　　BIKON 1007 44X80

　　BIKON 1007 50x90

　　BIKON 1007 55X100

　　BIKON 1007 62X110

　　BIKON 1007 68X115

　　BIKON 1007 75X138

　　BIKON 1007 80x145

　　BIKON 1007 85X155

　　BIKON 1007 90x155

　　BIKON 1007 95X170

　　BIKON 1007 100x170

　　BIKON 1007 105X185

　　BIKON 1007 110x185

　　BIKON 1007 110x200

　　BIKON 1007 115X200

　　BIKON 1007 120x215

　　BIKON 1007 125X215

　　BIKON 1007 130x215

　　BIKON 1007 135X230

　　BIKON 1007 140x230

　　BIKON 1007 150x263

　　BIKON 1007 155X263

　　BIKON 1007 160x263

　　BIKON 1007 165X290

　　BIKON 1007 170x290

　　BIKON 1007 175X300

　　BIKON 1007 180x300

　　BIKON 1007 185X330

　　BIKON 1007 190x330

　　BIKON 1007 195X350

　　BIKON 1007 200x350

　　BIKON 1007 210x370

　　BIKON 1007 220x370

　　BIKON 1007 230x405

　　BIKON 1007 240x405

　　BIKON 1007 250x430

　　BIKON 1007 260x430

　　BIKON 1007 280x460

　　BIKON 1007 300x485

　　BIKON 1007 320x520

　　BIKON 1007 340x570

　　BIKON 1007 350x580

　　BIKON 1007 360x590

　　BIKON 1007 380x640

　　BIKON 1007 390x650

　　BIKON 1007 420x670

　　BIKON 1007 440x720

　　BIKON 1007 460x770

　　BIKON 1007 480x800

　　BIKON 1007 500x850

　　BIKON 1007 530x910

　　BIKON 1007 560x940

　　BIKON 1007 590x960

　　BIKON 1007 620x970

　　BIKON 1007 660x1070

　　BIKON 1029

　　收缩盘具有非自锁功能

　　松弛后自己消融并溶解

　　螺钉。 收缩盘

　　BIKON 1029-71可与之互换

　　相应的收缩盘BIKON 1007。

　　所有连接尺寸都相同。

　　BIKON 1029-71 195X350

　　BIKON 1029-71 200x350

　　BIKON 1029-71 210x370

　　BIKON 1029-71 220x370

　　BIKON 1029-71 230x405

　　BIKON 1029-71 240x405

　　BIKON 1029-71 250x430

　　BIKON 1029-71 260x430

　　BIKON 1029-71 270x460

　　BIKON 1029-71 280x460

　　BIKON 1029-71 290x785

　　BIKON 1029-71 300x485

　　BIKON 1029-71 310x520

　　BIKON 1029-71 320x520

　　BIKON 1029-71 330x570

　　BIKON 1029-71 340x570

　　BIKON 1029-71 350x580

　　BIKON 1029-71 360x590

　　BIKON 1029-71 370x645

　　BIKON 1029-71 380x645

　　BIKON 1029-71 390x660

　　BIKON 1029-71 400x690

　　BIKON 1029-71 410x690

　　BIKON 1029-71 420x690

　　BIKON 1029-71 430x750

　　BIKON 1029-71 440x750

　　BIKON 1029-71 450x770

　　BIKON 1029-71 460x770

　　BIKON 1029-71 470x800

　　BIKON 1029-71 480x800

　　BIKON 1029-71 490x850

　　BIKON 1029-71 500x850

　　BIKON 1029-51 125X190

　　BIKON 1029-51 140x220

　　BIKON 1029-51 155X245

　　BIKON 1029-51 165X260

　　BIKON 1029-51 175X275

　　BIKON 1029-51 185X295

　　BIKON 1029-51 195X315

　　BIKON 1029-51 220x345

　　BIKON 1029-51 240x370

　　BIKON 1029-51 260x395

　　BIKON 1029-51 280x425

　　BIKON 1029-91 140x230

　　BIKON 1029-91 155X263

　　BIKON 1029-91 165X290

　　BIKON 1029-91 175X300

　　BIKON 1029-91 185X330

　　BIKON 1029-91 200x350

　　BIKON 1029-91 220x370

　　BIKON 1029-91 240x405

　　BIKON 1029-91 260x430

　　DOBIKON 2019

　　DOBIKON 2019

　　是BIKON-Technik GmbH的开发。

　　收缩盘DOBIKON 2019传输非常多

　　轴径小的高扭矩。

　　因此，材料利用率

　　整个应用/建设非常经济。

　　DOBIKON 2019 55X100

　　DOBIKON 2019 62X110

　　DOBIKON 2019 68X115

　　DOBIKON 2019 75X130

　　DOBIKON 2019 80x145

　　DOBIKON 2019 90x155

　　DOBIKON 2019 100x170

　　DOBIKON 2019 110x170

　　DOBIKON 2019 125X195

　　DOBIKON 2019 140x215

　　DOBIKON 2019 155X230

　　DOBIKON 2019 165X250

　　DOBIKON 2019 175X270

　　DOBIKON 2019 185X285

　　DOBIKON 2019 195X300

　　DOBIKON 2019 200x310

　　DOBIKON 2019 220x330

　　DOBIKON 2019 240x370

　　DOBIKON 2019 260x400

　　DOBIKON 2019 280x425

　　DOBIKON 2019 300x450

　　DOBIKON 2019 320x480

　　DOBIKON 2019 340x510

　　DOBIKON 2019 350x525

　　DOBIKON 2019 360x550

　　DOBIKON 2019 380x570

　　DOBIKON 2019 390x590

　　DOBIKON 2019 420x630

　　DOBIKON 2000

　　由BIKON-Technik GmbH于1977年开发。

　　在组装期间，轮毂没有轴向位移

　　DOBIKON 2000-080

　　DOBIKON 2000-095

　　DOBIKON 2000-110

　　DOBIKON 2000-130

　　DOBIKON 2000-145

　　DOBIKON 2000-160

　　DOBIKON 2000-180

　　DOBIKON 2000-200

　　DOBIKON 2000-220

　　DOBIKON 2000-250

　　DOBIKON 2000-280

　　DOBIKON 2000-310

　　DOBIKON 2000-350

　　DOBIKON 2000-390

　　DOBIKON 2000-440

　　DOBIKON 4019

　　是BIKON-Technik GmbH的开发。

　　联轴器是扭转和刚性的

　　基于DOBIKON 2019收缩盘

　　用小的扭矩传递非常高的扭矩

　　轴直径。

　　因此,整个应用/建筑的材料利用非常经济

　　。

　　DOBIKON 4019 55X100

　　DOBIKON 4019 62X110

　　DOBIKON 4019 68X115

　　DOBIKON 4019 75X130

　　DOBIKON 4019 80x145

　　DOBIKON 4019 90x155

　　DOBIKON 4019 100x170

　　DOBIKON 4019 110x170

　　DOBIKON 4019 125X195

　　DOBIKON 4019 140x215

　　DOBIKON 4019 155X230

　　DOBIKON 4019 185X285

　　DOBIKON 4019 200x310

　　DOBIKON 4019 220x330

　　DOBIKON 4019 240x370

　　DOBIKON 4019 260x400

　　DOBIKON 4019 280x425

　　DOBIKON 4019 300x450

　　DOBIKON 4019 340x510

　　DOBIKON 4019 360x550

　　DOBIKON 4019 390x590

　　DOBIKON 4019 420x630

　　BIKON 7030

　　是一个扭转和弯曲轴联轴器，由两个法兰半部分BIKON 7010和BIKON 7020组成。安装/翻边时，左半部分的螺钉(BIKON 7010)啮合右半部分的螺纹(BIKON 7020)和

　　反之亦然。 即使在松开相应轴端的螺钉后，相应的半部仍保持夹紧 - 自锁锥。

　　BIKON 7030 18X47

　　BIKON 7030 19X47

　　BIKON 7030 20x47

　　BIKON 7030 22X50

　　BIKON 7030 24X50

　　BIKON 7030 25X50

　　BIKON 7030 28X60

　　BIKON 7030 30x60

　　BIKON 7030 32X72

　　BIKON 7030 35X72

　　BIKON 7030 38X80

　　BIKON 7030 40x80

　　BIKON 7030 42X80

　　BIKON 7030 45X80

　　BIKON 7030 50x90

　　BIKON 7030 55X100

　　BIKON 7030 60x110

　　BIKON 7030 65X115

　　BIKON 7030 70x120

　　BIKON 7030 75X138

　　BIKON 7030 80x145

　　BIKON 7030 85X155

　　BIKON 7030 90x155

　　BIKON 7030 95X170

　　BIKON 7030 100x170

　　BIKON 7030 110x185

　　BIKON 7030 120x215

　　BIKON 7010 18X47

　　BIKON 7010 19X47

　　BIKON 7010 20x47

　　BIKON 7010 22X50

　　BIKON 7010 24X50

　　BIKON 7010 25X50

　　BIKON 7010 28X60

　　BIKON 7010 30x60

　　BIKON 7010 32X72

　　BIKON 7010 35X72

　　BIKON 7010 38X80

　　BIKON 7010 40x80

　　BIKON 7010 42X80

　　BIKON 7010 45X80

　　BIKON 7010 50x90

　　BIKON 7010 55X100

　　BIKON 7010 60x110

　　BIKON 7010 65X115

　　BIKON 7010 70x120

　　BIKON 7010 75X138

　　BIKON 7010 80x145

　　BIKON 7010 85X155

　　BIKON 7010 90x155

　　BIKON 7010 95X170

　　BIKON 7010 100x170

　　BIKON 7010 110x185

　　BIKON 7010 120x215

　　BIKON 7020 18X47

　　BIKON 7020 19X47

　　BIKON 7020 20x47

　　BIKON 7020 22X50

　　BIKON 7020 24X50

　　BIKON 7020 25X50

　　BIKON 7020 28X60

　　BIKON 7020 30x60

　　BIKON 7020 32X72

　　BIKON 7020 35X72

　　BIKON 7020 38X80

　　BIKON 7020 40x80

　　BIKON 7020 42X80

　　BIKON 7020 45X80

　　BIKON 7020 50x90

　　BIKON 7020 55X100

　　BIKON 7020 60x110

　　BIKON 7020 65X115

　　BIKON 7020 70x120

　　BIKON 7020 75X138

　　BIKON 7020 80x145

　　BIKON 7020 85X155

　　BIKON 7020 90x155

　　BIKON 7020 95X170

　　BIKON 7020 100x170

　　BIKON 7020 110x185

　　BIKON 7020 120x215

　　DOBIKON 7040

　　是BIKON-Technik GmbH的开发。 轴联轴器具有抗扭曲和抗弯曲性，并且经过多次验证和使用

　　夹紧装置DOBIKON 1012.紧凑的设计允许较短的夹紧长度，从一侧安装。 锥体是自锁的。

　　DOBIKON 7040 38X100

　　DOBIKON 7040 48X100

　　DOBIKON 7040 45X115

　　DOBIKON 7040 50x115

　　DOBIKON 7040 55X125

　　DOBIKON 7040 60x125

　　DOBIKON 7040 70x150

　　DOBIKON 7040 75X160

　　DOBIKON 7040 80x160

　　DOBIKON 7040 85X180

　　DOBIKON 7040 90x180

　　DOBIKON 7040 100x195

　　DOBIKON 7040 110x205

　　DOBIKON 7040 120x215

　　DOBIKON 7040 130x240

　　DOBIKON 7040 140x250

　　DOBIKON 7040 150x260

　　BIKON 9500

　　是一种扭转和弯曲的刚性联轴器。 该设计允许短的夹紧长度与波之间的距离，并且是a侧装。 锥体不是自锁的。

　　BIKON 9500 10x35

　　BIKON 9500 11X35

　　BIKON 9500 12X35

　　BIKON 9500 15X45

　　BIKON 9500 16X45

　　BIKON 9500 17X45

　　BIKON 9500 18X50

　　BIKON 9500 19X50

　　BIKON 9500 20x50

　　BIKON 9500 22X55

　　BIKON 9500 24X55

　　BIKON 9500 25X55

　　BIKON 9500 28X60

　　BIKON 9500 30x60

　　BIKON 9500 32X65

　　BIKON 9500 35X75

　　BIKON 9500 38X75

　　BIKON 9500 40x75

　　BIKON 9500 42X78

　　BIKON 9500 45X85

　　BIKON 9500 48X90

　　BIKON 9500 50x90

　　BIKON 9500 55X95

　　BIKON 9500 60x100

　　BIKON 9500 65X102

　　BIKON 9500 68X110

　　BIKON 9500 70x115

　　BIKON 9500 75X120

　　BIKON 9500 80x125

　　BIKON 30

　　由BIKON-Technik GmbH于1981年开发。

　　法兰联轴器由两个可单独应用的连接法兰BIKON 10和BIKON 20组成，它们通过夹紧装置DOBIKON 1014夹紧在轴上。

　　连接尺寸符合鲁尔煤AG(短RAG标准)的标准。

　　BIKON法兰接头

　　新设计仅包含三个组件：

　　内圈 - 法兰体 - 夹紧螺栓或螺钉

　　BIKON 1025

　　由BIKON-Technik GmbH于1986年开发。

　　紧固销用于法兰联轴器而不是螺钉。

　　很少有Spann螺栓更换螺钉，从而减少了装配和拆卸时间，从而减少了成本。 所有部件均采用化学镀镍处理，因此可防锈。

　　通过加宽外套，BIKON 1025在组装后无间隙地进入孔中。 扭矩是正向传递的，弯矩是力 - 正的。

　　BIKON 1025-30-60

　　BIKON 1025-35-60

　　BIKON 1025-35-80

　　BIKON 1025-50-70

　　BIKON 1025-50-85

　　BIKON 1025-50-90

　　BIKON 1025-60-120

　　BIKON 1025-60-140

　　BIKON 1025-60-150

　　BIKON 1025-60-160

　　BIKON 1025-60-170

　　BIKON 1025-60-180

　　BIKON 1025-70-160

　　BIKON 1025-75-160

　　BIKON 1025-75-195

　　BIKON 1025-75-200

　　BIKON 1025-80-200
