Rollon紧凑型轨道性能
| 高轲 QQ：2850590595 手机：18518179343 电话：010-64717020-172 传真：010-84786709-666 邮件：sales62@handelsen.cn |
 |
带有滚珠和滚子轴承的直线和曲线导轨，具有硬化的滚道，高承载能力，自动调心并且能够在肮脏的环境中工作
紧凑型轨道：带轴承的自动调心直线导轨和由冷拔碳钢制成的C形轮廓，带有感应淬火和磨削的滚道。
一、产品描述

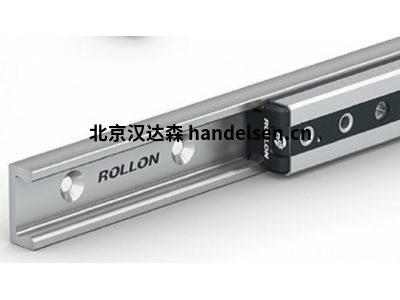

紧凑型导轨是一种线性系统，由带有感应淬火滚道的钢质直线导轨和同样由淬硬钢制成的高精度径向滚珠轴承滑块组成。得益于其自动调心功能，Compact Rail直线导轨简化了项目，提高了性能并降低了总的应用成本。紧凑型导轨直线导轨易于安装在所有类型的表面上，包括非机加工表面。
紧凑型导轨直线导轨具有带滚珠轴承的坚固钢制滑块，带刮水器的自动定心头，用于保护内部组件的纵向密封件和顶部密封条。滑块体的磨光纵向边缘倒角和光亮的地面使表面精加工。滑块头配备有特殊的缓释毛毡垫，并且可以相对于滑块主体自由旋转，因此，毛毡始终与滚道接触，以确保获得最佳润滑。只需通过注射器注油器，就可以通过喷头前部的专用注油口对毛毡进行注油。
滚道包含在C型材中，因此受到了保护，免受污染。此外，滑块上的密封件和可用的不同防腐处理使Compact Rail直线导轨即使在更恶劣的环境下也可靠。
Compact Rail Plus直线导轨具有双列球轴承，可提供更高的承载能力，带有凸滚道的刚性导轨以及带有纵向保护装置和浮动刮水器的新型坚固钢制滑块，Compact Rail Plus专为高负载能力，高要求应用而设计，高动态和工作环境。同时保持了使该产品系列独树一帜的自对准功能。
滑块有四个版本：导向滑块（RV）; 浮动滑块（RP）; 超浮动滑块（RU）和旋转滑块（RA）。将两个滑轨与不同的滑块组合使用，可以创建自对准系统，该系统可以补偿两个平面上的未对准误差：轴向最大3.5 mm，径向最大±1.3°。
提供3种不同尺寸：18、28、43毫米。
可以创建自对准系统（V + P / V + U o A + P / A + U）以补偿安装表面固有的不对准。
坚固的RD滑块由钢制成，带有双列球轴承，侧向密封件和浮动刮水器。也可提供RD版本，其安装孔平行于主载荷方向。
滑轨和滑轨主体可采用不同的防腐处理方法：根据ISO 2081（28-43滑轨规格和所有滑轨主体的标准）镀锌，Rolon-Nox（滑轨规格18的标准），Rollon Aloy，Rolon E-coating和镀镍。
C型轮廓确保了紧凑的尺寸，其中包含滑块和滚动元件。
感应淬火和磨削的滚道（尺寸28-42）
氮化，黑色氧化和抛光滚道（尺寸18）
可调预紧力。
二、技术特点
紧凑型轨道：
T型轨，U型轨可用尺寸：18、28、35、43、63
可用的K型轨道尺寸：43，63
最高 工作速度：9 m / s（354 in / s）（取决于应用程序）
最高 加速度：20 m / s2（787 in / s2）（取决于应用）
最高 径向负载能力：15,000 N（每个滑块）
温度范围：-20°C至+120°C（-4°F至+248°F）暂时最高 +150°C（+302°F）
可用的导轨长度为160毫米至3,600毫米（6.3英寸至142英寸），以80毫米为增量（3.15英寸），更长的单导轨最大为 4,080毫米（160.6英寸）根据要求
滚针终身润滑
滚筒密封/防护罩：标准2Z（钢盖盘），2RS（防溅）
滚筒材料：钢100Cr6（也可提供AISI 440不锈钢）
铁路滚道经过感应淬火和研磨
导轨和滑块体均根据ISO 2081标准镀锌
尺寸为18的T型和U型导轨的轨道材料：冷拔滚子轴承碳钢C43 F
K轨以及28到63号的T轨和U轨的轨道材料：Cf53
Compact Rail Plus：
可用的滑轨尺寸：18、28、43
最高 工作速度：7 m / s（276 in / s）（取决于应用程序）
最高 加速度：20 m / s2（787 in / s2）（取决于应用）
最高 径向负载能力：10,800 N（每个滑块）
温度范围：-20°C至+120°C（-4°F至+248°F）暂时最高 +150°C（+302°F）
可用的导轨长度为160毫米至3,600毫米（6.3英寸至142英寸），以80毫米为增量（3.15英寸），更长的单导轨最大为
根据尺寸28和43的要求，长度为4,080毫米（160.6英寸）。
滚筒材料：钢100Cr6（也可提供AISI 440不锈钢）
滚针终身润滑
滚筒密封/防护罩：2RS（防溅）
尺寸为28和43的滑轨和滑块体根据ISO 2081标准进行了镀锌处理，滚道经过感应淬火和研磨。
尺寸为18的钢轨经过Rollon-Nox深度渗氮和黑色氧化处理后进行了硬化，滑块体根据ISO 2081标准进行了镀锌处理。
导轨尺寸为28-43的导轨材料：冷拔碳素钢CF53
规格为18的钢轨的钢轨材料：冷拉碳钢20MnCr5
三、产品型号
Rollon TH-Serie
Rollon UNILINE
Rollon ELM-Serie
Rollon ECO-Serie
Rollon LIGHT-Serie
Rollon ONE-Serie
Rollon ROBOT-Serie
Rollon SC-Serie
Rollon T-Serie
Rollon Kreuztisch
Rollon Anwendung
