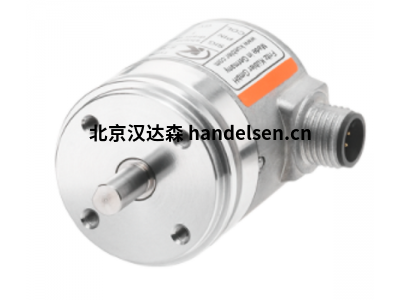

Kuebler编码器绝对单圈3651



具有模拟接口和磁性传感器的绝对编码器Singleturn Sendix 3651/3671具有灵活的接口和测量范围，因此特别灵活。绿色和红色LED作为参考点和错误显示有助于安装和错误诊断。Sendix防护等级达到IP69k，耐冲击，并能抵抗极端的温度波动，甚至适用于最苛刻的户外应用。这些编码器已获得联邦汽车运输管理局（KBA）的e1批准。



一、产品参数

极其坚固

无磨损

磁性–坚固

尺寸Ø36毫米

12位单圈

轴最大8 mm，平面

最大1/4“轴​​，平面



二、技术数据

机械

尺寸 直径36毫米

轴类型 6 mm轴，带平面

8 mm轴，带平面

1/4“轴​​，带平面

法兰型 直径36.00毫米

工作温度 -40°C到+85°C

防护等级 IP67

IP69k

连接方式 轴向电缆

径向电缆

M12连接器轴向

M12连接器径向

最高 转速 6.000分钟-1

重量 200克

电的

扫描 磁性

最大分辨率 12位单圈

电源电压 10 ... 30 V直流

15 ... 30 V直流

介面 模拟0–10 V



三、安全应用

非接触式测量系统，无磨损且经久耐用。

稳定的压铸外壳和高达IP69k的防护等级，特别耐泄漏。

高抗冲击和抗振性，具有特别的弹性。

紧凑而强大

外径仅为36毫米。

空心轴版本可容纳长达10 mm的盲孔空心轴，可通过扭矩支架或定子联轴器单独固定。

360°分解为4096个不同的位置。

适用于12 V或24 V汽车布线系统。





四、常见型号



Kübler(Kuebler) 8,5883,6F50,G723,S039

Kübler(Kuebler) 8,5863

Kübler(Kuebler) 1200,G321,S028,K018

Kübler(Kuebler) 8,502

Kübler(Kuebler) 8,361

Kübler(Kuebler) 8,3671

Kübler(Kuebler) 8,5858

Kübler(Kuebler) 8,372

Kübler(Kuebler) 8,5020,D551,10

Kübler(Kuebler) 5883,6F50,G723,S039

Kübler(Kuebler) 8,5853FS3,1244,B721

Kübler(Kuebler) 8,001

Kübler(Kuebler) 8,5823

Kübler(Kuebler) 8,5888

Kübler(Kuebler) 8,001

Kübler(Kuebler) 40E0,0000

Kübler(Kuebler) 8,M3658

Kübler(Kuebler) 23C4,2111

Kübler(Kuebler) D5,2102

Kübler(Kuebler) 8,A020.A532.10

Kübler(Kuebler) 8,502

Kübler(Kuebler) N8,3620

Kübler(Kuebler) 05D0,0005

Kübler(Kuebler) 8,5858

Kübler(Kuebler) 8,5853

Kübler(Kuebler) 1220.E011,00

Kübler(Kuebler) 8,5824

Kübler(Kuebler) 8,502

Kübler(Kuebler) 8,5858

Kübler(Kuebler) 322A.2112.S002

Kübler(Kuebler) 8,5814FS2.1A26.102

Kübler(Kuebler) 5,242

Kübler(Kuebler) 8,5852

Kübler(Kuebler) 1233,G121





五、详细描述



　　Kübler Encoder 库布勒 编码器



　　Kübler Encoder 库布勒 增量编码器



　　2400 (微型 光电编码器)



　　2420 (微型 光电编码器)



　　2430 (微型 光电编码器)



　　2440 (微型 光电编码器)



　　3610 (微型 光电编码器)



　　3620 (微型 光电编码器)



　　3700 (微型 光电编码器)



　　3720 (微型 光电编码器)



　　Sendix SIL 5814 FS2 (增量型 SIL2/PLd 光电编码器)



　　Sendix SIL 5834 FS2 (增量型 SIL2/PLd 光电编码器)



　　Sendix SIL 5814 FS3 (增量型 SIL3/PLd 光电编码器)



　　Sendix SIL 5834 FS3 (增量型 SIL3/PLd 光电编码器)



　　Sendix 5000 (Standard光电编码器)



　　Sendix 5020 (Standard光电编码器)



　　5803 (高温型 光电编码器)



　　5823 (高温型 光电编码器)



　　5804 (正余弦输出 光电编码器)



　　5824 (正余弦输出 光电编码器)



　　5805 (高分辨率 光电编码器)



　　5825 (高分辨率 光电编码器)



　　Sendix 5006 (不锈钢型 光电编码器)



　　5826 (不锈钢型 光电编码器)



　　5821 (大轴套型 光电编码器)



　　Sendix H100 (Heavy Duty 增量型 光电编码器)



　　Sendix H100 (Heavy Duty 增量型 与 超速开关 光电编码器)



　　Sendix H100 (Heavy Duty 增量型 与 双编码器 光电编码器)



　　Sendix H120 (Heavy Duty 光电编码器)



　　A020 (大轴套型 光电编码器)



　　A02H (大轴套型 Heavy Duty 光电编码器)



　　Sendix SIL 7014 FS2 (增量型 ATEX SIL2/PLd 光电编码器)



　　7030 (ATEX 光电编码器)



　　Sendix SIL 7014 FS3 (增量型 ATEX SIL3/PLe 光电编码器)



　库伯勒Kübler(KUEBLER)编码器是欧洲最重要、最具规模、品种最齐全的编码器。KUEBLER编码器均在严格条件下经过长时间测试，产品质量得以严格保证同时，KUEBLER的独特的生产管理体系保证了最快的交货时间。KUEBLER增量型编码器和KUEBLER绝对值型编码器的磁性尺测量技术，凭借出众的技术灵活的安装机械性能、完善的售后服务，立足市场。产品被广泛应用于港口机械、冶金、机床、纺织机械、起重设备、自动仓储、化工、电梯、印刷包装等行业。
