MTS工业用途传感器 – 磁致伸缩原理

MTS工业用途传感器 – 磁致伸缩原理

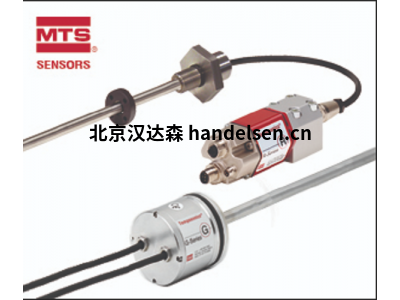

Temposonics® R系列位移传感器可在工业应用中提供最佳性能。做为一项高端产品，该系列传感器是MTS的制胜法宝。其强大的电子装置和无与伦比的抗干扰能力，可为该系列产品之高精准的测量结果提供强大保证。



在我们延续MTS多彩的半个世纪历史的又一年之际，我们希望以诚挚的谢意来感谢我们的客户，这些客户代表了市场上最成功的公司，并且是全球领先的研究机构之一。





磁致伸缩工作原理：



　　磁致伸缩指一些金属(如铁或镍)，在磁场作用下具有伸缩能力，伸缩的效果是非常细微的。一般的镍铁合金是30ppm，但现在科学界已设计出更新的物质，将磁致伸缩的效果提升至1500ppm以上。



　　磁致伸缩的原理并不复杂，是利用两个不同的磁场相交时产生一个应变脉冲信号，然后计算这个信号被探测的时间周期，从而换算出准确的位置。这两个磁场一个来自活动磁铁，另一个来自传感器头的电子部件产生的电流脉冲。这个询问信号脉冲沿着传感器内以磁致伸缩材料制成的波导管，以声音的速度运行。当两个磁场相交时，波导管产生磁致伸缩现象，产生一个应变脉冲。这个返回信号脉冲很快被电子头的感测电路探测到。从产生询问信号的一刻到返回信号被探测到所需的时间周期乘以固定的声音速度，便能准确的计算出磁铁的位置变动。这个过程是连续不断的，所以每当活动磁铁被带动时，新的位置就会被很快的感测出来。



　　由于传感器的输出信号是一个绝对值，而不是比例的，也不需要再放大处理，所以不存在信号漂移或变值的情况，更不必定期重标。



产品型号：

      MTS-0001 RHM0405MR021A01



　　MTS-0002 RHM0200MD631P102



　　MTS-0003 RHM0090MD631P102



　　MTS-0004 RHM0140MP151S2G6100



　　MTS-0005 RHM0225MP151S2G6100



　　MTS-0006 RHM0150MP011S2G6100



　　MTS-0007 RHM0165MP151S2G6100



　　MTS-0008 RHM0330MD631P102



　　MTS-0009 RHM1450MD631P102



　　MTS-0010 RHN0150MRG01A01



　　MTS-0011 RHM0260MP051S2G4100



　　MTS-0012 LHMR002M01301A0



　　MTS-0013 560886



　　MTS-0014 RHM0260MD631P102



　　MTS-0015 RHM0530MD631P102



　　MTS-0016 RHM3100MD631P102



　　MTS-0017 RPS0300MD521P102



　　MTS-0018 GHS0580MF102R01



　　MTS-0019 GHS0580MR102R01



　　MTS-0020 GHS1200MR102DE5



　　MTS-0021 RHM0350MD601A01



　　MTS-0022 RHM0100MD601A01



　　MTS-0023 RHM0300MR101A01



　　MTS-0024 RHM0250MR101A01



　　MTS-0025 RHM0300MD601A01



　　MTS-0026 RHM0150MD601A01



　　MTS-0027 RHM0400MR101A01



　　MTS-0028 RHM0135MD601A01



我们的客户范围从汽车和航空航天到能源，先进材料和工业自动化。尽管他们面对动荡且竞争激烈的终端市场，但这些市场领导者仍将重点放在对新产品和创新的投资上，这将使他们在未来几年保持领先地位，并处于技术开发的前沿





保证传感器的质量是我们的使命并且必须落实到各种认证中。

MTS位移传感器和液位计的高质量不断得到全球范围内每天不计其数的运用案例证明。



MTS公司与全球著名研究机构、机器和设备承包商、传感器技

术专业协会以及用户组织等合作为客户提供优质的创新的传

感器产品。



MTS公司所有线性、绝对值输出位移传感器和液位计均使用了磁致伸缩技术。



在传感器内部，特殊设计的磁致伸缩波导管在两个磁场相互作用的瞬间产生扭变脉冲。 其中一个磁场由沿着传感器波导管移动的磁铁产生，另一个磁场由波导管上通入的电流脉冲产生。这两个磁场相互作用就会产生一个应变脉冲，这个应变脉冲可沿着波导管以超声波的速度传播，直到被电子头检测出来。移动磁铁的位置可通过计算产生电流脉冲与应变脉冲到达这段时间,从而进行准确测量。



通过上述基本原理，我们实现了高重复性和高线性的非接触式位移测量，永无磨损
