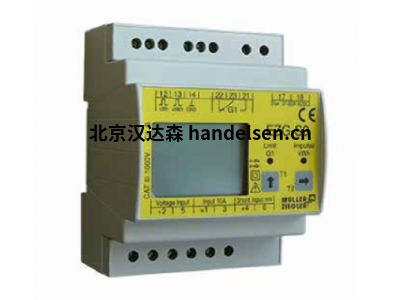

Muller + Ziegler电子直流电能表EZG-S0



电子直流电能表EZG-S0用于记录直流系统在购买和交付过程中的实际工作。它用于光伏系统，电池系统，充电站，直流电机等。可以在带有脉冲直流控制（PWM控制）的系统中进行测量。

电能表可以直接测量高达10 A的直流电，也可以连接到分流器。能量值显示在显示屏上，保存并作为脉冲用于进一步处理。也可以显示电流，电压和电流有功功率的值。可编程继电器触点可用于监视当前有功功率，电流或电压功能待测量通过外部或内部分流器和分压器到达集成模块。







技术数据：

输入标称电压0-10 V DC，0-25 V DC，0-50 V DC，0-100 V DC，0-500 V DC，0-1000 V DC或0-1500 V DC，Ri≥2MΩ（at请注明订单！）标称电流直接测量0-10 A（压降60 mV）通过外部分流器测量1-20000 A / 60 mV，100 mV或150 mV，可通过按钮前脉冲直流电（PWM）选择20 Hz-30 kHz连续过载电流和电压1 ，2倍冲击过载2倍电压1秒。

2000 V，20倍电流0.5秒LCD显示屏有效导入，9 999 999.99 kWh / MWh（带逆止器）有效导出，9 999 999.99 kWh / MWh（带逆止器）安培小时导入，9 999 999 ，99 kAh（带逆止器）安培小时输出，9 999 999.99 kAh（带逆止器）当前有功功率，+9 9999.99 kW，（-）表示负功率，电压，电流功能指示灯LED进行有功工作（脉冲/ kWh等于设定值）超过极限值G1的LED）每秒更新显示1x，寄存器精度+/- 1％B级。 DIN EN 50470-3脉冲输出有效功，参考u。

 npn晶体管，直流24 V（最大30 V / 50 mA），接通（活动）10-27 mA断开（无效）输出<1 mA，开关状态“接通”（闭合）或“断开”（断开）可调80,000脉冲/ kWh，可通过前面的按钮选择，最大值该值取决于设置的电流精度+/- 1％B类acc。 DIN EN 50470-3脉冲长度在10-120毫秒之间可调分离7.4 kV测试电压，50 Hz，10秒0-99秒开关状态安静或开路原理，最小或最大开关触点，可选继电器触点1转换触点，最大5 AAC，250 VAC，1250 V温度范围-15°C至+20°C至+30°C至+55°C 010第1部分，带保护绝缘的外壳，防护等级II，适用于最高1000V的工作电压（电源至中性导体），污染等级2，测量类别CAT III隔离DIN EN 61010第1部分，7.4 kV 50 Hz 10秒脉冲输出DIN EN 62053-31精度，过载+/- 1％级B认证DIN EN 50470-3防护等级外壳IP30，端子IP20电源电压21-265 VAC + DC，2 VA，（EMC DIN EN 61326 A级）重量220 g 4mm²尺寸



Muller + Ziegler库存产品型号

货号：00000008

型号：SW 3010 60/5 A Klasse 1 1,5 VA



货号：00000014

型号：SW 3010 80/5 A Klasse 1 2,5 VA



货号：00000399

型号：BWQ 48 230 V 50 Hz

ohne Blende



货号：00000459

型号：EQW 96

0-60/120/5 A



货号：00000819

型号：EQW 96

0-80/160/5 A



货号：00005352

型号：für SW 3010



这里电流和电压的瞬时值被相乘并转换为有功功率和有功功率。微控制器负责评估，脉冲输出以及测量值的存储。它显示在液晶显示器上。通过两个集电极开路晶体管输出，可以进行实际参考和传送的脉冲输出。需要单独的电源电压。停电时会保存仪表读数连接价格输入0-10 V DC，0-25 V DC，0-50 V DC，0-100 V DC，0-500 V DC，325.00 0-1000 V DC，0- 1500 V DC或您选择的标称电压，Ri≥2MΩ
