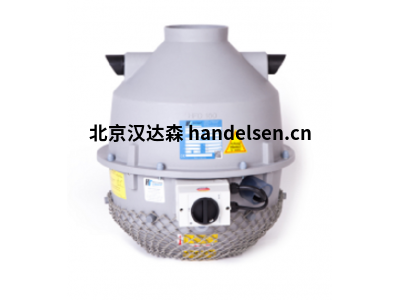

HLU屋顶风扇HF-D-15/17



HLU的屋顶风扇设计用于建筑物的垂直进气和安装。它们也可以与适当的附件一起水平安装。它们特别适合在没有通风设备的建筑物中使用，并用于实验室（通风柜），学校和研究设施等。废气垂直向上吹，最大程度地减少了侵蚀性物质在屋顶上的沉积。内部电动机与气流分开，因此不会与腐蚀性输送介质接触。落入排出口的雨水从外壳底部排出，从而防止水进入与吸水口相连的管道。为了在潜在爆炸区域中使用





屋顶风扇

HF D 15/17

应用

可用于中小风量的所有应用

非常适合从没有通风设备的建筑物的通风橱中抽气

可选地适合安装在ATEX 2区中或从中提取

特征

体积流量从50到3500m³/ h

最大压力差为1400 Pa

提供6种公称直径，入口直径为110至315 mm



风扇驱动的三相笼式电动机设计



类型 ： T2A 90升-4

设计类型 ： Bg.90，法兰B5

转速 ： 1445转

功率 ： 1.5千瓦

张力 ： 230/400 VΔ/γ

额定电流 ： 3.30 A（400伏）

防护等级 ： IP 55

效率等级 ： IE3-标称值。效率85.3％

绝缘级别 ： F

操作模式 ： 1号

引擎保护 ： 用于FU操作的PTC热敏电阻

重量 ： 19.0公斤



应用：

用于电机连接的带屏蔽的引出电缆，7线，长度600 mm，其中100 mm

用压接电缆接线片剥去。

带有用于PTC热敏电阻连接的屏蔽线，2线制，长度600 mm，其中100 mm

剥去了线端套圈。

带有屏蔽层的电缆，用于变频器操作（EMC准则）。



数据标签松动





HLU在供应和排气以及排气净化领域为公司提供创新的产品和服务，为公司提供支持。我们还可以为您提供工业，实验室和舒适部门通风系统的维护和服务。
