德国ELBE离合器分类及型号

高轲 QQ：2850590595   手机：18518179343 电话：010-64717020-172 传真：010-84786709-666 邮件：sales62@handelsen.cn

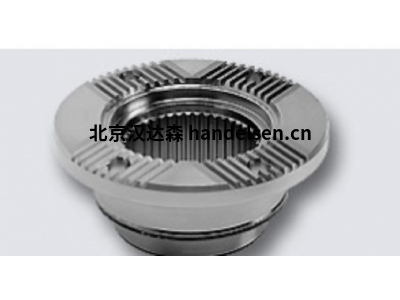

1.十字锯齿形法兰

设计：
根据DIN 8667进行交叉锯齿
感应淬火无铅接地密封轴承表面
内部夹板
直径70-205毫米
完成组装（例如保护板和螺钉）
符合表面涂层 符合客户要求（例如电镀层）

2.三角法兰

设计：
感应淬火无铅接地密封轴承表面
内部花键
可以组装（包括保护板和螺丝）
各种表面处理（例如喷漆）

3.翼型

设计：
感应淬火无铅接地密封轴承表面
内部花键
提供氮化版本
可以组装（包括保护板）
尺寸可能从5 C到20 C
定制版本 符合图纸要求
Elso提供以及优化制造方法和成本改善的建议
工程

4.法兰轴

设计：
感应淬火无铅接地密封轴承表面
内部花键
外部花键
深孔钻削

5.半轮

设计：
感应淬火无铅接地密封轴承表面
内部花键
提供氮化版本
尺寸1350 – 1810；
轴承直径30 – 49,3 mm
可以组装（包括保护板）
可能带有底漆的粗锻轮廓

6.集成制动盘的法兰
半圆形法兰，带集成制动盘 半圆形法兰，带集成制动盘

设计：
带集成制动盘的半圆形法兰
感应淬火无铅接地密封轴承表面
内部花键
外部花键
带底漆的粗铸件
不同的连接可能性（翼型，符合DIN 8667的锯齿，半圆形）
铸件制成
定制版本 符合图纸要求
Elso提供优化制造方法和成本改善的建议
工程
产品询问
半圆轭带集成制动盘 半圆轭带集成制动盘

设计：
带有集成式制动盘的半圆轭
感应淬火无铅接地密封轴承表面
内部花键
外部花键
带底漆的粗铸件
不同的连接可能性（翼型，符合DIN 8667的锯齿，半圆形）
钢制
定制版本 符合图纸要求
Elso提供以及优化制造方法和成本改善的建议
工程
德国ELBE 0D616D104扭矩250NM

德国ELBE 0D620D104扭矩15NM

德国ELBE 0D625D104扭矩20NM

德国ELBE 0D632D104扭矩40NM

德国ELBE 0D640D104扭矩80NM

德国ELBE 0D650D104扭矩120NM

德国ELBE 0D663D104扭矩250NM


1.ELBE精密万向轴0.600系列：
当确保高速（高达5000 rpm）的精确动力传输时，请使用符合DIN 808标准的精密滚针轴承接头和轴。
硬化和研磨的弹性体轴颈位于密封的滚针轴承衬套中
由于采用高质量的特种滚子轴承润滑脂进行久润滑，所以接头完全免维护，因此好用于机械工程领域
与滑动轴承支撑接头相比，相当大的优势是在给定的偏转角度下具有极高的效率。
有关使用滚针轴承精密接头和轴的更多信息，请参见技术附件第8章的“使用说明”。
还提供了表面细化过程的信息。

ELBE 0.600系列：型号：ELBE 0.616.100
Md Max：6到250 Nm
最大偏转角度45°
加速到5.000转
ELBE 0.600特点：
标准孔，DIN 6885型内孔，内六角孔
快速连接
长度补偿可选
精密万向接头
滚针轴承
材料：钢

2. 球窝万向轴 0.800系列 型号：ELBE 0.820.100
ELBE 0.800系列球窝关节和轴由滑动轴承支撑，只能在低速下使用
允许的最大速度取决于偏转角度和负载，但不应超过500 rpm。
我们强烈建议在不确定情况下咨询我们的技术咨询服务
与万向节不同，球窝关节不能承受轴向应力。
为确保无故障运行，接头必须始终充分润滑。 这也可以通过使用油脂或油填充的波纹管来完成
关于使用球窝关节和轴的进一步信息可以在技术附件第8章的“关于使用的信息”中找到。
提供有关表面再生过程的信息。
通用技术数据
ELBE0.800系列：
最大倾斜角度：35°
扭矩范围：高达1370 Nm
材料：11SMnPb 30 k
材料编号1.0718
特殊材料：X 17 CrNi 16-2
材料编号1.4057（耐腐蚀和耐酸）


3. 十字万向轴 0.700系列 型号：ELBE 0.716.100、0.740.100

根据DIN 808的万向节和万向轴由滑动轴承重新支撑，因此它们的使用仅限于低速驱动器。
各自允许的最大转速取决于偏转角度和负载，但不得超过1000 rpm。
我们强烈建议在不确定情况下咨询我们的技术咨询服务
为确保无故障运行，接头必须始终充分润滑。 这也可以通过波纹管和油脂填充来完成。
关于使用万向节和万向轴的更多信息，请参见技术附件第8章的“使用信息”。
提供表面细化过程的信息。

一般技术说明
生产系列0.700：
最大偏转角度：45°
扭矩范围：高达450 Nm
材料：11SMnPb 30 k
材料编号1.0718
特殊材料：X 17 CrNi 16-2
材料编号1.4057（耐腐蚀和耐酸）
有关更多详细信息，请参阅


4.万向联轴器 0.100系列 型号：Elbe 0.110.050、0.110.051
扭矩范围：250 bis 35.000 Nm
最大偏转角度可达35°
DIN，交叉互锁，SAE法兰，轮毂或 - 特殊连接
无长度补偿万向节
具有长度补偿的联合中间轴
滚子/或滚针轴承
