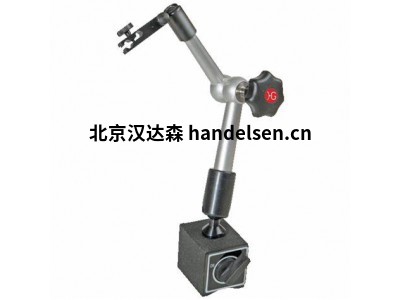

德国Horger Gassler液压式测量支架
| 刘亚冰 QQ：2853369890 手机：18514427448 电话：010-64714988-173 传真：010-84786709-667 邮件：sales63@handelsen.cn |
 |
国内常用的磁性表座分类：
1、Horger Gassler液压式测量支架
通过拧紧星形夹来完成关节的夹紧。 这触发了三脚架内部复杂的液压系统，以极高的刚性夹紧每个接头。 三脚架上巨大的油压保证了*测量结果和绝对平稳的夹紧过程。 由于密封表面的表面质量和的工艺质量，三脚架正常使用时的使用寿命通常达到一代以上。
2.Horger Gassler机械测量式支架
机械三脚架通过拧紧星形夹来夹紧。 在这里，一个复杂的机构在三脚架内部进行操作，从而牢固地夹住各个关节。 夹紧是渐进式的，所以每个关节从下到上按顺序排列，以便能够非常快速和舒适地对准。 该机构的坚固和精确的结构确保了使用寿命和*精度。
德国HG磁性三维表架和HG表座，HG公司是您值得信赖的制造商，成立于1968年，主要经销液压和机械液压元件。在几十年的经验的能力，我们能够提供高度可靠的，耐用的产品为您的应用提供非常精确的测量，无论是，或医疗技术。
德国HG表座，HG表架订货号：
1.液压测量支架大小150微型(工作半径150mm)
订货号：
107101 三脚架
107032 三脚架+手臂上的夹持器
107130 三脚架磁力表座+手臂上的夹持器+磁铁可旋转微调
107001 三脚架磁力表座+手臂上的夹持器
2.液压测量支架大小220(工作半径220mm)
订货号：
108399 三脚架
108400 三脚架+测量喙，微调
108420 三脚架磁力表座+测量喙，微调
3.液压测量支架大小260(工作半径260mm)
订货号：
108090 三脚架
108095 三脚架+测量喙，微调
108096 三脚架磁力表座+测量喙，微调
108099 三脚架磁力表座
HG液压式万向磁性表座功能
Horger&Gassler液压式测量支架
Horger&Gassler（HG）液压测量支架技术参数
由于高水平的垂直整合，HG可以在自己的生产中实施最常见的加工工艺。锯切，车削，铣削，钻孔，珩磨，磨削和安装是许多生产订单的标准程序。为了实施涂层和热处理工艺，我HG依靠建立的合格且可靠的合作伙伴网络。
典型的零件尺寸为直径范围为6至350毫米或尺寸为350 x 350 x 350毫米，通常分批生产1至200件。对于直径达到65 mm的中型零件的完整加工，即使是中型系列的复杂零件也可以高效生产5,000件。
原装进口HG三维机械磁性表座 机械测式量支架Horger&Gassler
产品分类(机械测量支架Mechanische Messstative)
1.机械测量支架大小220(工作半径220mm)
订货号：
105249
105250
105251
2.机械测量支架大小280(工作半径280mm)
订货号：
105300
105301
105302
3.机械测量支架大小350(工作半径350mm)
订货号：
105350
105311
105312
Horger&Gassler（HG）液压测量支架技术参数
107130 机械测式量支架现货出售
Horger Gassler机械测式量支架
机械三脚架通过拧紧星形夹来夹紧。 在这里，一个复杂的机构在三脚架内部进行操作，从而牢固地夹住各个关节。 夹紧是渐进式的，所以每个关节从下到上按顺序排列，以便能够非常快速和舒适地对准。 该机构的坚固和精确的结构确保了使用寿命和最高精度。
德国Horger Gassler液压式测量支架
国内常用的磁性表座分类：
1、Horger Gassler液压式测量支架
通过拧紧星形夹来完成关节的夹紧。 这触发了三脚架内部复杂的液压系统，以极高的刚性夹紧每个接头。 三脚架上巨大的油压保证了最佳测量结果和绝对平稳的夹紧过程。 由于密封表面的最佳表面质量和最高的工艺质量，三脚架正常使用时的使用寿命通常达到一代以上
2.Horger Gassler机械测式量支架
机械三脚架通过拧紧星形夹来夹紧。 在这里，一个复杂的机构在三脚架内部进行操作，从而牢固地夹住各个关节。 夹紧是渐进式的，所以每个关节从下到上按顺序排列，以便能够非常快速和舒适地对准。 该机构的坚固和精确的结构确保了使用寿命和最高精度。
产品特点：
Horger Gassler液压式测量支架
举例说明
1.液压测量支架大小150微型(工作半径150mm)
例如：
液压测量支架尺寸150 Mini
锁模力产生 液压
物料 阳极氧化铝抛光易切削钢
球关节臂 M4内螺纹
球关节脚 M6内螺纹
保持力 4KG
保持电源
安全相关应用 3KG
L1 62mm
L2 90mm
半径 150mm
标准磁块 直径35mm
粘合力标准磁铁 147 N Topfmagnet
测量台 直径 8mm H7和燕尾
根据下面配件，可以确认产品货号
107101 三脚架
107032 三脚架+手臂上的夹持器
107130 三脚架磁铁+手臂上的夹持器+磁铁可旋转微调
107001 三脚架磁铁+手臂上的夹持器
2.液压测量支架大小220(工作半径220mm)
液压测量支架尺寸220mm
锁模力产生 液压
物料 阳极氧化铝抛光易切削钢/塑料星形旋钮
球关节臂 M6内螺纹
球关节脚 M8外螺纹
保持力的标准应用 7KG
保持电源安全相关应用 5KG
L1 88mm
L2 132mm
半径 220 mm
标准磁铁（LxWxH） 60x50x55 mm
粘合力标准磁铁 800 N可切换
测量台 直径8mm H7和燕尾
根据下面配件，可以确认产品货号
108399 三脚架
108400 三脚架+测量喙，微调
108420 三脚架磁铁+测量喙，微调
3.液压测量支架大小260(工作半径260mm)
4.液压测量支架大小300(工作半径300mm)
5.液压测量支架大小400(工作半径400mm)
6.液压测量支架尺寸550(工作半径550mm)
以上就是德国Horger Gassler液压式测量支架技术参数、型号介绍
