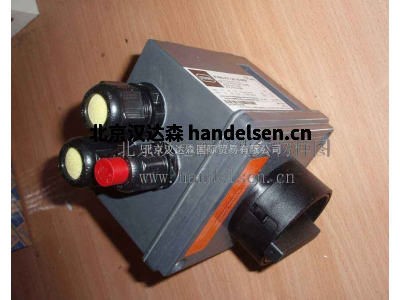

STAHL 8575/13-214防爆接线盒

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988668 邮件：tk5@handelsen.cn

　　电动循环加热器45 kW(+ 5 / -10%)-400 V 3Ph + PE

　　流量加热器DN200 PN16，45 KW 400 V 3PH

　　操作数据：

　　-介质：矿物油

　　-类别：I(根据PED分类)

　　-中型：液体

　　-标称输出的最大吞吐量：135,000公斤/小时

　　-公司的吞吐量变化：否。

　　-最低入口温度：0°C

　　-出口温度：100°C

　　-工作压力：5 bar g。

　　-位置：室外区域

　　-最小/最大环境温度：0°C / 40°C

　　设计数据：

　　-功率：标称电压下为45 kW(+ 5 / -10%)

　　-电压：400V 3 Ph + PE(+/- 20%)

　　-设计压力(PS)：10 bar g。

　　-最小/最大允许温度：0°C / 110°C

　　-安装方向：水平

　　-最大压力损失：350 mbar，处理量为135,000 kg / h，工作温度为0°C，压力为5

　　酒吧。

　　-内部容积：85 dm3

　　流量管符合ISO EN 1092-1

　　-参赛作品：DN200 PN16，表格为FS

　　-插座：DN200 PN16，形式为FS

　　通风：DN32 PN16，表格FS

　　-排水管：DN32 PN16，形式为FS

　　-隔热：是-专为室外使用而设计

　　材料：

　　法兰：碳钢

　　-座杆：碳钢

　　-流量管：碳钢

　　-螺丝和螺母：碳钢

　　-绝缘外套：不锈钢

　　-表面处理：砂钢轮辋SA 2.5

　　-1底漆

　　-1个中间涂层

　　-1件大衣

　　法兰加热器：

　　-法兰：DN200 PN16，符合EN 1092-1的FS形式

　　材质：碳钢

　　-18个由焊接碳钢制成的加热元件，ø16 mm

　　-连接：三角形

　　-表面负荷：1.4瓦/平方厘米

　　-表面处理：上油

　　-浸入深度A：2150毫米

　　-未加热的长度Nc：350毫米

　　-加热束直径D：197毫米

　　-冷却塞B：0毫米

　　-接线盒防护等级：IP5

　　-接线盒尺寸：宽300 x高300 x深120毫米

　　-额定功率：1 x 45 kW

　　安全 ：

　　•中温控制：

　　-1根RTD探针3根导线，带有铝制带环氧涂层的接线盒-安装在保护轴和

　　焊接的出口喷嘴。

　　•流量管的安全性：

　　-1个恒温器，16A / 250 VAC反向开关，范围0°C / 300°C并自动复位-设置= 110°

　　C。

　　•加热元件内置安全性：

　　-1个K型热电偶，用于控制加热元件的皮肤温度。加热元件上加油管中的传感器

　　焊接。

　　STAHL防爆电器产品有：STAHL插头插座;STAHL防爆灯;STAHL防爆控制箱;STAHL防爆操作柱;STAHL防爆接线盒;STAHL防爆安全开关,限位开关;STAHL防爆安全栅;STAHL防爆葛兰头呼吸阀;STAHL防爆人机界面;STAHL防爆指示灯，按钮，触点;STAHL起重设备

　　STAHL防爆插头插座

　　STAHL防爆灯

　　STAHL防爆控制箱

　　STAHL防爆操作柱

　　STAHL 防爆接线盒

　　STAHL防爆开关

　　STAHL防爆安全栅

　　STAHL 防爆灯

　　STAHL 防爆人机界面

　　德国STAHL斯泰尔主要产品有防爆电器与灯具、防爆仪表两大类——STAHL安全栅、防爆触摸(操作)屏、远程输入/输出系统、应急灯、照明灯、路灯、STAHL、照明开关、分线盒、按钮盒及配电箱、STAHL斯泰尔船用防爆电器

　　推广型号：

　　插头和插座系列

　　SolConeX系列8570,8571

　　CES系列8575,8579,8851

　　●防爆到

　　- CENELEC

　　- IEC

　　- NEC

　　●用于

　　- 1区和2区

　　- 21区和22区

　　●通过认证

　　- 瓦斯防爆

　　- 防尘防爆

　　●系列

　　- 8575：16 A，超低电压

　　- 8570：16 A

　　- 8571：32 A

　　- 8579：63 A

　　- 8581：125 A

　　●保护类型IP 66

　　层压触点

　　●独立封装引脚，

　　灵活嵌入

　　●开关

　　- 大手柄

　　- 可以锁定在0和1

　　位置

　　- 清晰的开关位置

　　迹象

　　- 具有电机切换能力

　　AC3 acc。 根据IEC 60 947-3

　　STAHL防爆接线盒/插头/插座8575/13-200

　　控制和信号

　　8575/13-100

　　8575/13-110

　　8575/13-112

　　8575/13-200

　　8575/13-212

　　8575/12-100

　　8575/12-110

　　8575/12-112

　　8575/12-200

　　8575/12-212

　　8570/11-304

　　8570/11-306

　　8570/11-409

　　8570/11-406

　　8570/11-407

　　8570/11-405

　　8570/11-509

　　8570/12-306

　　8571/11-409

　　8571/11-406

　　8571/11-407

　　8571/11-506

　　8571/11-507

　　8571/12-409

　　8571/12-407

　　8571/12-506

　　8571/12-507

　　STAHL 防爆接线盒

　　>坚固的玻璃纤维外壳

　　增强聚酯树脂

　　>配有4个护套

　　终端和1个PE连接

　　>终端容量：

　　2 x 4 mm2，单线

　　>防护等级IP66

　　接线盒8102系列用于在有危险的区域运输和分配电能。

　　由玻璃纤维增强聚酯树脂制成的坚固外壳配有四个护套端子和一个PE连接。

　　8102/21-31

　　8102/22-31

　　8102/22-31

　　8102/21-42-C1151

　　8102/21-32-C1013

　　配件8194/5-3-3 x M20 x 1.5

　　配件8161/5-M20-13

　　配件8161/5-M25-17

　　配件8290/3-M20 x 1,5

　　配件8290/3-M25 x 1.5

　　北京汉达森 高伟

　　公司其他优势品牌介绍如下：

　　Transfluid K-CK-CCK系列液力偶合器/Transfluid KX系列液力偶合器/ Transfluid KSL系列调速型液力偶合器/TransfluidKPT系列调速型液力偶合器/TransfluidHF系列液压离合器/ Transfluid KFBD-SKF系列内燃机驱动用液力偶合器/Transfluid RBD系列弹性联轴器/Transfluid MPD系列泵分动箱/Transfluid KPT系列内燃机驱动用泄液型液力偶合器

　　K-CK-CCK系列液力偶合器

　　KX系列液力偶合器

　　KSL系列调速型液力偶合器

　　KPT系列调速型液力偶合器

　　KPT系列内燃机驱动用泄液型液力偶合器

　　MPD系列泵分动箱

　　RBD系列弹性联轴器

　　KFBD-SKF系列内燃机驱动用液力偶合器

　　HF系列液压离合器

　　Transfluid/意大利传斯罗伊液力耦合器

　　北京汉达森专业销售意大利Transluid传斯罗伊产品，包括Transfluid液力偶合器(包括Transfluid限矩型液力偶合器和Transfluid调速型液力偶合器等)及其传动装置(包括Transfluid制动器、Transfluid离合器、Transfluid泵分动箱、Transfluid联轴器等)

　　专业采购德国、意大利阀门、过滤设备、编码器、传感器、仪器仪表、及各种自动化产品，欧洲原装进口，价格优惠，质量保证。

　　品牌负责：汉达森 高琪琳

　　Transfluid传斯罗伊公司简介

　　意大利传斯罗伊(TRANSFLUID)公司是一家有50年的生产历史,世界上著名的的液力偶合器(包括限矩型液力偶合器和调速型液力偶合器等)及其传动装置(制动器、离合器、泵分动箱、联轴器等)的专业生产厂家,Transfluid传斯罗伊产品在皮带输送机,风机,水泵,磨机,破碎机等驱动系统种得到广泛的应用. TRANSFLUID限矩型液力偶合器具有体积小、重量轻、传递功率能力强的优点;Transfluid调速型液力偶合器具有独特的、、可靠的调速原理和完整的控制系统，保证被驱动设备的可靠运行和正常工作。

　　K SERIES：适用于电动机或内燃机的固定充液型液力偶合器。 可带皮带轮供货或直线应用。 带或不带延迟充液腔。 功率高达2500kW。

　　KX SERIES：固定充液型液力偶合器，可使用油液或水作为工作介质。 用于电机驱动。 低启动力矩。 适用于矿井下使用。功率高达1000kW。

　　KFBD DIESEL ENGINE：固定充液型液力偶合器。 功率高达500kW。

　　SKF DIESEL ENGINE：内燃机用固定充液型液力偶合器。可直接安装在发动机飞轮上。

　　KPTO：(用于内燃机驱动) 功率高达1000kW。

　　KSL电控式调速驱动。 功率高达4000kW。

　　HFO系列液压离合器：HFO-HFR功率高达1300kW。

　　TPO空气离合器：TPO-TPH传递扭矩可达14000Nm。

　　SH - SHC系列液压离合器：扭矩高达2500Nm

　　SU动力单元：自支撑PTO取力器带标准的SAE输出接口。高径向承载能力。功率高达300kW。

　　RBD系列弹性联轴器：带弹性橡胶块。 可用于发电机组、油泵和空气压缩机等传动系统中。 扭矩高达16000Nm。

　　意大利传斯罗伊TRANSFLUID KSL调速型液力偶合器简介：

　　TRANSFLUID公司设计生产的KSL系列调速型液力偶合器，适用于由电动机和内燃机驱动的中、大功率的传动系统，解决“启动”和“调速”的工程技术难题。

　　特点：

　　1.软启动：

　　向KSL液力偶合器工作循环圆充液是从空腔开始逐渐充满的。由此提供了非常软的、可控的软启动特性，对于大惯量的机械尤其如此。KSl通过变频调速装置控制的变量充液系统，在启动期间，能产生理想的软启动特性。

　　2.精确的速度控制：

　　无论是通过手动操作还是通过变频器控制，KSL都能按照操作者的期望或者控制系统的要求提供精确的输出速度。

　　3.显著的扭振消除：

　　KSL系列液力偶合器的一个显著特点是扭振消除能力，及保护了被驱动机械，也保护了电动机或者内燃机。

　　4.有效的过载保护：

　　这又是液力偶合器的优点之一，可为用户带来很大利益。尤其是选择安装快速释放阀，其使循环圆中的油液在数秒内释放，从而限制过载时间，对系统进行有效保护。

　　5.高效率传动：

　　KSL型液力偶合器的效率比限矩型液力偶合器更高，因为其工作循环圆可以被控制***多的油量，从而使液力偶合器在***低滑差率下运行。

　　6.迷宫式密封：

　　这使KSL系列偶合器保持一个很低的维修工作量。

　　7.维修简单方便：

　　KSL采用分箱式设计，无需移动电动机或内燃机和被驱动机械，便可完整拆除液力偶合器叶轮组件，维修后不必重新调整同心度，减少停机时间。

　　应用：压缩机、搅拌机、皮带输送机、真空泵、磨机、离心泵、风机和鼓风机

　　意大利传斯罗伊TRANSFLUID的液压离合器简介：

　　TRANSFLUID的液压离合器是湿式的，多片烧结摩擦片靠液压油冷却，由油压驱动。

　　TRANSFLUID液压离合器特点：

　　磨损后无需调整

　　摩擦盘全生命周期恒扭矩

　　破损的摩擦盘不影响力矩传递能力、无需调整空间、在同等力矩传递能力下拥有***紧凑的尺寸

　　液压驱动，力矩传递能力高

　　便于实现远程控制

　　安装有误差是不损坏摩擦盘

　　摩擦盘之间无滑动，使用寿命长

　　Transfluid/意大利Transfluid/意大利传斯罗伊液力耦合器

　　Transfluid/意大利Transfluid/意大利传斯罗伊液力耦合器

　　Transfluid/意大利Transfluid/意大利传斯罗伊液力耦合器

　　TRANSFLUID型号 TRANSFLUID价格 TRANSFLUID型号价格

　　+GF乔治费歇尔300 - 301型角座阀

　　用于所有类型管道材料的可靠约束连接。 MULTI / JOINT 3000 Plus宽范围系统可满足DN50至DN600(包括DN600)管道尺寸的水和气体需求。

　　型号:

　　适用于所有类型的管材

　　适用于水和天然气

　　球墨铸铁GGG45主体和夹紧环，符合。 到EN-GJS-450-10

　　RESICOAT®环氧粉末涂料，符合GSK标准和EN 14901

　　NBR或EPDM垫片，NBR acc。 至EN 682(-5°C至+ 50°C)，EPDM acc。至EN 681-1(0°C至+50ºC)

　　最大角度偏差 安装时每插槽8°(基于范围的中间)

　　2008年，为了满足不断增长的产能需求，瑞士乔治费歇尔集团在北京通州成立第二家在华全资子公司——北京乔治费歇尔管路系统有限公司。北京乔治费歇尔管路系统有限公司于2010年8月正式投产，瑞士联邦主席出席了开业庆典并为工厂剪彩。

　　2014年11月3日，经过一系列的准备、论证、验收，GF管路系统北京工厂的实验室获得中国合格评定国家认可委员会(CNAS)颁发的实验室认可证书，正式成为国家认可实验室。此后，GF的实验室不止可以为GF的产品做检测项目，也可以作为第三方实验室提供可靠的检测服务，出具带有CNAS标志的国际认可的报告。

　　我们着重于两大核心业务：工业和民用建筑领域。在工业领域，公司可为化工行业、水处理行业、微电子行业和船舶行业提供包括PP-H、PVDF、PVC、PP-S、ABS等塑料管材、管件、阀门、测量仪器和控制设备并同时提供无与伦比的塑料管路焊接技术。在民用建筑领域，印有“+GF+”标志的PE、PB、PE-RT、PP-R等产品被广泛应用于生活冷热水、散热器连接、低温地面辐射供暖、天棚采暖/制冷、冰蓄冷、地源热泵及比赛级的冰场之中。

　　不锈钢A2质量(AISI 304)或A4级(AISI 316)螺栓，螺母和垫圈

　　对于所有塑料管，建议使用插入加强筋，在某些情况下是强制性的。 查看我们的技术信息。

　　卫生防护包括DN50 - DN600GF在中国的一笔投资可追溯到1993 年，GF在北京成立了一家合资企业。1998年，瑞士乔治费歇尔集团在上海浦东建立一家在华全资子公司——上海乔治费歇尔管路系统有限公司，并在上海、北京、成都、深圳、西安分别设立分公司。公司拥有世界著名的生产和检测设备，并完全采用国际，原料生产塑料管材、管件等管路系统产品，不添加任何回收料。

　　2003年公司通过了英国标准技术委员会的ISO9001及瑞士通用标准服务机构ISO14001的质量体系认证。尖端的生产技术和严格的质量控制系统确保了产品的可靠性并因而能适应相关的国际标准和中国国家标准。现代化的管理手段和信息系统将我们与乔治费歇尔集团紧密相连并实现全球范围内的信息和资源共享。

　　公司设有大型仓库、售后服务中心，并在五个分公司均设有培训中心，为员工和客户提供全面的产品和技术培训，同时公司还设有分散化库存以就近服务于客户。从2001年起，公司在上海外高桥保税区成立了全资贸易公司，并配有保税仓库。

　　作为全球塑料管路系统的领导企业，GF在中国积极推进行业的规范和发展，GF多次作为一起草单位参与了众多国家及行业标准的制定工作。

　　型号介绍：

　　231型：546型 PP (标准型)

　　230型：546型PVC-U, PVC-C 和 ABS (DIN/ISO)

　　DN10-DN50: PA11 / PA21 和 DN65-DN100: PA30 / PA35 / PA 40 / PA45

　　235型：546型 PVC-U, PVC-C (JIS)

　　234型：546型 PVC-U, PVC-C 和 ABS (BS)

　　233型：546型 PVC-U, PVC-C 和 ABS (ASTM/ANSI)

　　232型：546型 PVDF (标准型)

　　231型：546型 PP (标准型)

　　230型：546型PVC-U, PVC-C 和 ABS (DIN/ISO)

　　DN10-DN50: PA11 / PA21 和 DN65-DN100: PA30 / PA35 / PA 40 / PA45

　　235型：546型 PVC-U, PVC-C (JIS)

　　234型：546型 PVC-U, PVC-C 和 ABS (BS)

　　233型：546型 PVC-U, PVC-C 和 ABS (ASTM/ANSI)

　　232型：546型 PVDF (标准型)

　　185型：543型卧式PVC-U，PVC-C与ABS与ea21(标准)

　　186型：543型卧式PP-H与ea21(ISO，ASTM)

　　187型：543型卧式PVDF与ea21 ISO，ASTM)

　　188型：543型立式硬聚氯乙烯和ABS与ea21(ISO，JIS)

　　+GF+保压阀—范围

　　V786: DN10-DN25, DN32-DN40

　　2003年公司通过了英国标准技术委员会的ISO9001及瑞士通用标准服务机构ISO14001的质量体系认证。尖端的生产技术和严格的质量控制系统确保了产品的可靠性并因而能适应相关的国际标准和中国国家标准。现代化的管理手段和信息系统将我们与乔治费歇尔集团紧密相连并实现全球范围内的信息和资源共享。

　　公司设有大型仓库、售后服务中心，并在五个分公司均设有培训中心，为员工和客户提供全面的产品和技术培训，同时公司还设有分散化库存以就近服务于客户。从2001年起，公司在上海外高桥保税区成立了全资贸易公司，并配有保税仓库。

　　作为全球塑料管路系统的领导企业，GF在中国积极推进行业的规范和发展，GF多次作为一起草单位参与了众多国家及行业标准的制定工作。

　　Unimec意大利千斤顶/减速机UL330

　　Unimec锥齿轮箱已经制造超过36年，采用很好的技术和很好的机械解决方案，以满足日益复杂的市场不断增长的需求。九种尺寸，数十种结构形式，一系列标准比率高达1/12以及无与伦比的设计能力使Unimec成为运动传动领域的可靠合作伙伴。

　　为了完成其生产范围，UNIMEC能够提供在两个旋转方向上具有非常高的抗扭刚度的层状联轴器，并且能够承载高扭矩。

　　耐腐蚀剂，振动吸收，在任何温度条件下使用，几乎无限制的持续时间，无需任何类型的维护，使其成为一个优秀的产品。Unimec联轴器的结构包括压制钢的完全金属结构; 层状包装由弹簧钢制成。

　　UNIMEC层状联轴器能够吸收轴向和平行的不对中误差，并能够承受±1°的角度偏差。

　　然而，只有层状接头不再足以满足市场的应用需求。UNIMEC始终以客户服务为宗旨，与一家1的公司生产合作伙伴：R +W®。两家公司的技术办公室保持致电，这使得UNIMEC在选择和调整过程中具有自主权。通过这种宣布的合作伙伴关系，以洋红色为主，UNIMEC建议自己作为整个运动链的供应商，提供弹性体接头，金属波纹管接头，平衡延伸，扭矩限制器以及R +W®的全部生产。

　　立方体形状的角齿轮箱是实用的，并允许在每台机器上进行通用安装。快速拉伸被证明在轴的选择和直接连接到任何类型的电机(从IEC标准到无刷，到轮胎等)方面都是多种多样的。高效率和低噪音是使用Gleason®螺旋锥齿轮的合理结果; 使用这种几何形状和采用热处理将Unimec锥齿轮箱放置在该机械部件的顶部。

　　根据Unimec在梯形螺旋升降机构造方面的经验，提出了K系列中提出的用于循环球杆的螺旋升降机。

　　它们可以用于提升，拉动，移动，对齐任何类型的负载，具有完美的同步性，这是其他类型的处理难以实现的。K系列螺旋千斤顶适用于高性能，快速，快速和精确定位。与梯形螺旋千斤顶相比，K系列具有变速器可逆性：因此建议提供制动器，锁或对比扭矩以避免反转运动。螺旋千斤顶可以单独地或成组地应用，通过轴，接头和/或角传动装置适当地连接。

　　螺旋升降机可以使用不同的电机移动：直接和交替电动，液压或气动。手动运动或任何其他类型的传动也是可能的。

　　UNIMEC滚珠螺旋升降机采用创新技术设计和制造，以提供符合传动机构现有技术水平的产品。高质量和超过36年的经验能够满足最多样化和的需求。

　　特殊的空心轴组件使您可以在几分钟内组装任何通用轴。外表面的完整加工和组装中的特殊维护便于组装，并允许应用支撑，法兰，销和项目可能需要的任何其他组件。特殊密封系统的使用允许内齿轮在润滑剂浴中起作用，从而保证长寿命。

　　除了以下页面中提供的型号外，UNIMEC还可以制造专门针对所有项目需求而设计的特殊螺旋升降机。

　　STAHL 8575/13-212防爆接线盒
