FIBRO PLAN系列NC 1.06.0630.3.1.11.03
| 刘洋 QQ：2850590582 手机：17744536447 电话：010-64714988-214 传真：010-64714988-668 邮件：tk4@handelsen.cn |
 |
通过预载的大尺寸径向轴承和蜗轮蜗杆减速器进行定位和圆铣削
类型：
NC 1.06.0630.3.1.11.03
设计
默认
工作情况
水平的
桌上
630 x 630毫米
桌面设计
方形，无T型槽，无钻孔图案
施工高度
225毫米
推力径向轴承
Ø395 x 525毫米
蜗轮
我= 144
蜗轮
Ø486毫米
夹紧
液压夹紧
不带液压装置
测量系统
直接测量系统，测量系统在转台轴上的布置：RCN 2580
直接测量编码器的系统精度
±2.5英寸
测量精度转台(无控制)
±4英寸
驱动马达
为交流伺服电机做好准备，使西门子1FT…带齿形皮带传动
电机布置
位置3
特殊性
没有
使用时在桌面上允许的轴向载荷
75,000 N
桌面上允许的径向载荷
80,000牛
水平使用时允许的倾斜力矩
20,000海里
液压夹紧公称压力下的允许切向力矩
特殊RAL涂料

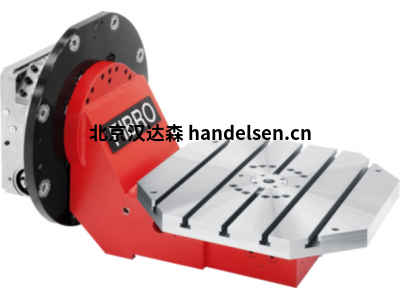

FIBROPLAN回转工作台凭借它的(涡)蜗轮转动，可以在机床上进行全方位的定位。适用于(圆形)旋转及多轴加工中使用。高分辨率测量系统和高精度刚性支承确保了极高水平的定位精度。定位条件下，凭借(液压)分度台的液压锁紧装置，大加工力也能够被吸收。
应用范围
全方位可广泛应用于各种(情况)应用
可作为单轴或多轴联动
传输负载可达20吨
非常适合旋转铣削和联动加工
台面直径160-3000毫米的极致尺寸范围
优势特性
可调节的驱动螺杆有着极高的驱动扭矩和极短的回程间隙
对于巨大工作空间而言极小的结构
为达到极高刚度进行了能流优化设计
加载的轴向/径向轴承(适有着)具有高抗弯刚度和极好的平面及圆形加工精度
高分辨率编码器，出色的定位精度(高达±2")和重复精度(高达±0.25")
液压分度台锁紧装置有超大切向刚度，不受驱动装置部件压力作用
经过几十年验证，因其极佳的运行可靠性而闻名。
技术亮点
可以自由选择角度角度灵活定位
定位精度及相应选择
测量系统的布置和布置，最大±10“(间接)或±2.5”(直接)
