Warex Valve蝶阀 DKZ 103详细参数介绍
| 杨文辉 QQ：2850590598 手机：18301216381 电话：010-64717020-118 传真：010-84786709-666 邮件：sales11@handelsen.cn |
 |
 |
Warex Valve蝶阀 DKZ 103详细参数介绍
DKZ 103蝶阀免费轴端安装DIN或ANSI法兰之间的一个基本要素。
尺寸范围：DN 50 - DN 1200
工作温度： - 40°C至+ 200°C *
压差：可达16 bar *
袖口硫化互换或固定
DKZ 103 R蝶阀安装网格控制。
尺寸范围：DN 50 - DN 500
工作温度： - 40°C至+ 200°C *
压差：高达10 bar *
袖口硫化互换或固定
DKZ 103 H蝶阀安装齿轮箱。
尺寸范围：DN 150 - DN 1200
工作温度： - 40°C至+ 200°C *
压差：可达16 bar *
袖口硫化互换或固定
DKZ 103 DZ蝶阀，气动旋转执行器，电磁阀，
开关构造，以适应Makrolon-/Vestamidbox 。
尺寸范围：DN 50 - DN 1200
工作温度： - 40°C至+ 200°C *
压差：可达16 bar *
袖口硫化互换或固定
DKZ 103 DZ-P蝶阀，气动执行器和定位。
尺寸范围：DN 50 - DN 1200
工作温度： - 40°C至+ 200°C *
压差：可达16 bar *
袖口硫化互换或固定
DKZ 103 E蝶阀电动执行器。
尺寸范围：DN 50 - DN 1200
工作温度： - 40°C至+ 200°C *
压差：可达16 bar *
袖口硫化互换或固定
WA1A 103 GS保护系统
WA1A 103 GS ST3保护系统
DBV 400球阀
散装球阀在Flanschenausführung，单密封自由出口。
尺寸：DN 50 - DN 150
工作温度： - 30°C至+ 180°C *
压差：高达10 bar *
密封：PTFE / O型圈弹簧控制或
弹簧加载的O型圈
DBV 140°F球阀
Kompaktflanschkugelhahn，同比增长到DN 100孔，缩径DN 125，标准的防静电涂层。
尺寸：DN 50 - DN 150
工作温度： - 10°C至+ 200°C *
压差：可达16 bar *
密封：PTFE /氟橡胶O型圈
房屋：铸钢或不锈钢1.4408
球：不锈钢1.4401
DBV 521 T / C球阀
3片式球阀，螺纹连接或焊接端PN 63。
尺寸：DN 50 - DN 100
工作温度： - 10°C至+ 200°C *
压差：可达16 bar *
密封：PTFE /氟橡胶O型圈
房屋：铸钢或不锈钢1.4408
球：不锈钢1.4401
产品常用型号：
Warex Valve DR00150 F07F10-N-D-17A
Warex Valve DKZ110.P.01.08.21.DN50
Warex Valve DKZ110.P.01.08.21.DN100
Warex Valve DKZ110.P.01.08.21.DN150
Warex Valve EBA21000000-98-V01
Warex Valve Disc for butterfly DKZ110APS,DN:150,Conf.No.133143
Warex Valve Rubber lining :SPEC 315042
Warex Valve valve cup for DN350 Auftr.Nr 121484
Warex Valve DKZ110-150
Warex Valve DKZ 103
Warex Valve DKZ 105
Warex Valve DKZ 110
Warex Valve DKZ APS?
Warex Valve DKZE APS?
Warex Valve DKZ GS
Warex Valve DKD
Warex Valve DTS / DDS
Warex Valve DBV
Warex Valve DQV
Warex Valve DRK
Warex Valve DRK
Warex Valve DQV-F
Warex Valve DQV-M
Warex Valve DTS
Warex Valve WA5E 103 GS
Warex Valve WA5E 103 GS-ST
Warex Valve DTS
Warex Valve WA5E 103 GS
Warex Valve WA5E 103 GS-ST
Warex Valve 旋转阀DKZ 103APS?
Warex Valve 旋转阀DKZ 110 APS?
WAREX VALVE公司拥有超过35年的可靠品质，WAREX VALVE已经成功应用于大部分的过程控制，并且已经发展成为一个无可争议的品质榜样。无论在化学，食品，制造业， WAREX VALVE可以应对恶劣的流体条件，适合颗粒粉料的输送，通过不断地完善和改进，有力地证明了自己。该公司创立于1964年，WAREX VALVE公司由工程师Friedhelm Dirksktter在Senden/Westphalia创立。以生产切断、节流和调节阀，并以同样地品牌名将他们引入工业市场。WAREX VALVE刚开始生产对夹式及双法兰设计的集中式蝶阀。随着需求的不断增加，双偏心蝶阀，以及各式蝶阀的需求增加。除了生产常规蝶阀之外， WAREX VALVE还将注意力集中在爆炸保护系统和可用于KST-值高达1000bar米/秒的开发保护系统上。

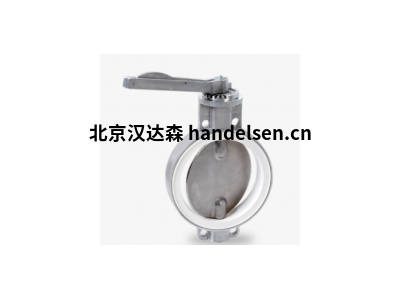

德国WAREX蝶阀DKZ 103
103是紧密封插入式法兰阀门，根据DIN EN 1092进行法兰密封。阀门完全气密，符合DIN EN 12266泄漏率A。外壳为一件式，密封套有两种设计–可更换或修复硫化。截止阀适用于固体，液体和气体介质，温度范围为– 40至+ 200°C。该系列还可用作温度超过200°C的热气的节流阀（金属密封件）。
特征：
免维护设计
自支撑住房
位于中央的阀盘旨在促进良好的流动，
通过特殊的轴连接，在两个流动方向上都提供了绝对的密封
具有侧向重叠的密封件和一个额外的密封圈，可提供
在两个法兰之间实现完美的密封，而无需任何额外的法兰密封
在Ex版本中也可用于0/20 incl区域中的应用程序。EC型检查
轴端和电枢头设计用于各种驱动器。
符合DIN / ISO 5211的接口
材料:
轴承
座铝（铝），钢，不锈钢
阀盘
钢，不锈钢，层压，磨削和抛光的
套筒
NBR，Hypalone，EPDM，FPM，硅树脂，以及其他
轴轴
不锈钢1.4571 + 1.4057 + 1.4542
轴承衬套
MS，PTFE，青铜，窥视
O型圈
NBR，FPM
施工:
身体
阀盘
座位
轴
固定环
O型圈
连接法兰
轴承销
密封
O型圈
堵头螺丝
端板
基础型号及其他变型：
DKZ 103
带自由轴的蝶阀基本元件，用于根据DIN或ANSI安装在法兰之间。
标称宽度范围：DN 50 – DN 1200
工作温度：– 40°C至+ 200°C *
压差：高达16 bar *
袖长：可更换或固定硫化
DKZ 103 R
带有手柄的蝶阀。
标称宽度范围：DN 50 – DN 600
工作温度：– 40°C至+ 200°C *
压差：最高10 bar *
袖长：可更换或固定硫化
DKZ 103 H
带蜗轮的蝶阀。
标称宽度范围：DN 50 – DN 1200
工作温度：– 40°C至+ 200°C *
压差：高达16 bar *
袖长：可更换或固定硫化
DKZ 103 DZ
带气动执行器的蝶阀，
电磁阀和模克隆/维斯塔米德的一个限位开关盒。
标称宽度范围：DN 50 – DN 1200
工作温度：– 40°C至+ 200°C *
压差：高达16 bar *
袖长：可更换或固定硫化
DKZ 103 DZ-P
带有气动执行器和定位器的蝶阀。
标称宽度范围：DN 50 – DN 1200
工作温度：– 40°C至+ 200°C *
压差：高达16 bar *
袖长：可更换或固定硫化
DKZ 103 E
带电动执行器的蝶阀。
标称宽度范围：DN 50 – DN 1200
工作温度：– 40°C至+ 200°C *
压差：高达16 bar *
袖长：可更换或固定硫化
德国WAREX蝶阀DKZ 105
105型是专门用于在容器或筒仓下使用的一系列密封截止阀。有两种基本型号，第一种是轻巧且价格合理的星形设计（SK），第二种是坚固的全法兰型（VK）。阀门提供绝对密封，如DIN EN 12266泄漏率A所述。壳体为一件式，有两个密封套筒可供选择，该套筒可更换或硫化成电枢。该截止阀适用适用于固体和糊状介质，但主要用于散装物料。可用于– 40°C至+ 200°C的温度范围。
特征：
免维护设计
很大程度上自给自足的房屋
中心定位的阀盘设计为促进
良好的流动，通过特殊的轴连接，
在两个流动方向上都提供了绝对的密封
密封件是可拆卸的
在Ex版本中也可用于
0/20 incl区域中的应用程序。EC型检查
密封件具有侧向重叠和附加的密封
边缘，并且–在
没有任何额外的法兰密封件的情况下，在法兰之间实现了完美的密封
材料：
壳体
硅铝合金（铝）
阀盘
钢，不锈钢，层压，研磨和抛光
袖
NBR，海帕伦，EPDM，FPM，Silikon，UA
轴
不锈钢1.4571 + 1.4057 + 1.4542
轴承衬套
MS，PTFE，青铜，PEEK
O形圈
NBR ，FPM
施工：
身体
阀盘
座位
轴
固定环
O型圈
棘轮板
轴承销
密封
堵头螺丝
棘轮拉杆
基础型号及其他变型：
DKZ 105 SK型容器蝶阀，星形，带棘轮手柄。
标称宽度范围：DN 150 – DN 300
工作温度：– 40°C至+ 200°C *
压差：最高0.5 bar *
袖长：可更换
DKZ 105 SK
DKZ 105 SK型容器蝶阀，星形，带防坠落系统。
标称宽度范围：DN 150 – DN 300
工作温度：– 40°C至+ 200°C *
压差：最高0.5 bar *
袖长：可更换
DKZ 105 SK
DKZ 105 SK型容器蝶阀，星形，带蜗轮。
标称宽度范围：DN 150 – DN 300
工作温度：– 40°C至+ 200°C *
压差：最高0.5 bar *
袖长：可更换
DKZ 105 VK
DKZ 105 VK型容器蝶阀，全法兰执行，带棘轮手柄。
标称宽度范围：DN 150 – DN 300
工作温度：– 40°C至+ 200°C *
压差：最高0.5 bar *
袖长：可更换
DKZ 105 VK
DKZ 105 VK型容器蝶阀，全法兰执行，带落锁系统。
标称宽度范围：DN 150 – DN 300
工作温度：– 40°C至+ 200°C *
压差：最高0.5 bar *
袖长：可更换
DKZ 105 VK
DKZ 105 VK型容器蝶阀，全法兰执行，带蜗轮。
标称宽度范围：DN 150 – DN 300
工作温度：– 40°C至+ 200°C *
压差：最高0.5 bar *
袖长：可更换
德国WAREX蝶阀DKZ 110
110型是一种紧密密封的插入式法兰阀，根据DIN EN 1092的规定用于法兰。这些阀绝对气密，符合DIN EN 12266泄漏率A。外壳为一件式，密封套有两种设计–可更换或修复硫化。截止阀适用于固体，液体和气体介质，温度范围为– 40至+ 200°C。该系列也可作为节流阀（金属密封盖）用于温度超过200°C的热气体
特征：
免维护设计
很大程度上自给自足的房屋
中心定位的阀盘设计为促进良好的流动，通过特殊的轴连接，
在两个流动方向上都提供了绝对的密封
可拆封
带有侧向重叠的密封件和附加的密封
边缘，可在两个法兰之间实现完美的密封，而无需任何额外的法兰密封
合理的价格
轴端和电枢头设计
用于各种驱动器。符合DIN / ISO 5211的接口
在Ex版本中也可用于0/20 incl区域中的应用程序。EC型检查
材料：
轴承
座铝（铝），钢，不锈钢
阀盘
钢，不锈钢，层压，磨削和抛光的
套筒
NBR，Hypalone，EPDM，FPM，硅树脂，以及其他
轴轴
不锈钢1.4571 + 1.4057 + 1.4542
轴承衬套
MS，PTFE，青铜，窥视
O型圈
NBR，FPM
施工：
身体
阀盘
座位
轴
固定环
O型圈
连接法兰
轴承销
密封
O型圈
堵头螺丝
端板
基础型号与其他变型：
DKZ 110
带自由轴的蝶阀基本元件，用于根据DIN或ANSI安装在法兰之间。
标称宽度范围：DN 50 – DN 600
工作温度：– 40°C至+ 200°C *
压差：最高10 bar *
袖长：可更换或固定硫化
DKZ 110 R
带有手柄的蝶阀。
标称宽度范围：DN 50 – DN 600
工作温度：– 40°C至+ 200°C *
压差：最高10 bar *
袖长：可更换或固定硫化
DKZ 110 H
带蜗轮的蝶阀。
标称宽度范围：DN 50 – DN 600
工作温度：– 40°C至+ 200°C *
压差：最高10 bar *
袖长：可更换或固定硫化
DKZ 110 DZ
带气动执行器的蝶阀，电磁阀和
模克隆/维斯塔米德的一个限位开关盒。
标称宽度范围：DN 50 – DN 600
工作温度：– 40°C至+ 200°C *
压差：最高10 bar *
袖长：可更换或固定硫化
DKZ 110 DZ-P
带有气动执行器和定位器的蝶阀。
标称宽度范围：DN 50 – DN 600
工作温度：– 40°C至+ 200°C *
压差：最高10 bar *
袖长：可更换或固定硫化
DKZ 110 E
带电动执行器的蝶阀。
标称宽度范围：DN 50 – DN 600
工作温度：– 40°C至+ 200°C *
压差：最高10 bar *
袖长：可更换或固定硫化
德国WAREX蝶阀DKZ APS
中心的APS ? -Valves DKZ 103个APS ?
在APS ?构造表示该密封元件被气动地压到在襟翼位置的盘的周界“封闭”！通过瓣阀密封元件的恒定接触压力，即使在轻微磨损的情况下仍能保持稳定的压力密封性。
因此，它显示出对散装磨料的特殊适应性。根据使用的密封材料，在– 40°C至+ 200°C的温度范围内可以使用截止阀。为了触发气动密封件，Warex提供了不同的解决方案，其中，如果需要，密封件可以在真空支撑下自由逸出或充入氮气。
特征：
通过几乎无摩擦的操作使磨损最小化
磨料（非胶粘剂）产品的耐用性大大提高
扭矩小得多，因此驱动器更小
免维护设计
可更换的密封
根据EC型式检验BVS03 / Atex-H024X，用于0/20区域的EX型
带有侧向凸起和附加密封面的密封件确保了
法兰之间的完美密封，而无需附加法兰密封
轴和电枢头适合于各种驱动可能性的构造，切割点
符合DIN / ISO 5211
材料：
外壳
铝（铝），钢，不锈钢
阀盘
不锈钢，磨削和抛光的
套筒
NBR，Hypalone，EPDM，FPM，硅树脂，以及其他
轴类
不锈钢1.4571 + 1.4057 + 1.4542
轴承衬套
MS，PTFE煤，青铜，快看
O型圈
NBR，FPM
施工：
身体
阀盘
座位
轴
固定环
O型圈
连接法兰
轴承销
密封
O型圈
堵头螺丝
端板
空中连接APS ?
安装支架用于APS ?控制台
方案：
1.阀门打开
特殊的APS截止阀（气压密封）的阀盘小于相应的密封套。光盘可以轻松关闭。
2.阀门关闭
阀盘和套筒之间仍然留有小间隙–在这种状态下，可以用最小的扭矩再次打开配件。
3.阀门按下
当阀门关闭时，空气均匀地吹到密封件上，从而确保安全，平稳地关闭，并保持最小的摩擦。特别是对于腐蚀性大块材料，这是一个主要优点。
基础型号与其他变型：
DKZ 103 APS ? DZ
带有气动执行机构的带气动密封的蝶阀。
标称宽度范围：DN 50 – DN 1200
工作温度：– 40°C至+ 200°C *
压差：高达6 bar *
袖长：可更换或固定硫化
DKZ 110 APS ? DZ
带有气动执行机构的带气动密封的蝶阀。
标称宽度范围：DN 50 – DN 1200
工作温度：– 40°C至+ 200°C *
压差：高达6 bar *
袖长：可更换或固定硫化
