德国WAREX 旋转阀 DKZ 103APS
| 杨文辉 QQ：2850590598 手机：18301216381 电话：010-64717020-118 传真：010-84786709-666 邮件：sales11@handelsen.cn |
 |
 |
WAREX VALVE公司拥有超过35年的可靠品质，WAREX VALVE已经成功应用于大部分的过程控制，并且已经发展成为一个无可争议的品质榜样。无论在化学，食品，制造业， WAREX VALVE可以应对恶劣的流体条件，适合颗粒粉料的输送，通过不断地完善和改进，有力地证明了自己。该公司创立于1964年，WAREX VALVE公司由工程师Friedhelm Dirksktter在Senden/Westphalia创立。以生产切断、节流和调节阀，并以同样地品牌名将他们引入工业市场。WAREX VALVE刚开始生产对夹式及双法兰设计的集中式蝶阀。随着需求的不断增加，双偏心蝶阀，以及各式蝶阀的需求增加。除了生产常规蝶阀之外， WAREX VALVE还将注意力集中在爆炸保护系统和可用于KST-值高达1000bar米/秒的开发保护系统上。
产品常用型号：
Warex Valve DR00150 F07F10-N-D-17A
Warex Valve DKZ110.P.01.08.21.DN50
Warex Valve DKZ110.P.01.08.21.DN100
Warex Valve DKZ110.P.01.08.21.DN150
Warex Valve EBA21000000-98-V01
Warex Valve Disc for butterfly DKZ110APS,DN:150,Conf.No.133143
Warex Valve Rubber lining :SPEC 315042
Warex Valve valve cup for DN350 Auftr.Nr 121484
Warex Valve DKZ110-150
Warex Valve DKZ 103
Warex Valve DKZ 105
Warex Valve DKZ 110
Warex Valve DKZ APS?
Warex Valve DKZE APS?
Warex Valve DKZ GS
Warex Valve DKD
Warex Valve DTS / DDS
Warex Valve DBV
Warex Valve DQV
Warex Valve DRK
Warex Valve DRK
Warex Valve DQV-F
Warex Valve DQV-M
Warex Valve DTS
Warex Valve WA5E 103 GS
Warex Valve WA5E 103 GS-ST
Warex Valve DTS
Warex Valve WA5E 103 GS
Warex Valve WA5E 103 GS-ST
Warex Valve 旋转阀DKZ 103APS?
Warex Valve 旋转阀DKZ 110 APS?

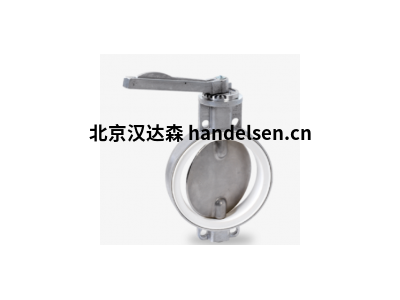

DKZE 103 APS一个简单的偏心式阀。APS类型表示（气压密封），在阀门位置“关闭”时，将密封元件气动压到阀瓣的周边。在轻微磨损的情况下，仍可通过密封元件与瓣阀的恒定接触压力来确保稳定的压力密封性。因此，它显示出对散装磨料的特殊适应性。根据所使用的密封材料，截止阀可在– 40°C至+ 200°C的温度范围内使用。为了控制气动密封件，Warex提供了不同的解决方案，在这些解决方案中，可以使用真空支撑件对密封件进行排气或充入氮气。
特征：
磨损最小，因为操作几乎无摩擦
磨料（非粘性）产品的耐用性大大提高
扭矩低得多，因此驱动器更小
免维护构造
密封元件中没有轴衬，因此也可以使用空气悬浮轴承
密封件可轻松更换而无需拆卸截止阀（以偏心设计为条件）
不会降低密封所需的锁定压力
更适合于细粒度产品，最大约。颗粒大小为2.5毫米，否则必须提供松散关闭的产品
根据类型测试BVS03AtexH025X，还可提供EX版本的0/20区应用程序
轴和电枢头适合于各种驱动可能性的构造，切割点符合DIN / ISO 5211
材料：
轴承
座铝（铝），钢，不锈钢
阀盘
不锈钢，磨削和抛光的
套筒
NBR，Hypalone，EPDM，FPM，硅酮，以及其他材质
轴
不锈钢1.4571 + 1.4057 + 1.4542
轴承衬套
MS，PTFE- 煤，青铜，聚醚醚酮
O型圈
NBR，FPM
方案：
1.阀门打开
特殊的APS截止阀（气压密封）的阀盘小于相应的密封套。光盘可以轻松关闭。
2.阀门关闭
阀盘和套筒之间仍然留有小间隙–在这种状态下，可以用最小的扭矩再次打开配件。
3.阀门按下
当阀门关闭时，空气均匀地吹到密封件上，从而确保安全，平稳地关闭，并保持最小的摩擦。特别是对于腐蚀性大块材料，这是一个主要优点。
基础型号与其他变型：
DKZE 103 APS ? DZ
偏心蝶阀，带有充气式，可更换的异型
密封圈，置于易于拆卸的承载环上。
标称宽度范围：DN 150 – DN 600
工作温度：– 40°C至+ 200°C *
压差：高达6 bar *
袖长：可更换
德国WAREX夹管阀
夹管阀是压力控制的截止阀。中性气体或液体可用作控制介质。如果例如通过比例压力调节器改变控制压力，则夹管阀也可用作调节阀或计量阀。由于用于特殊密封套的弹性体种类繁多，并且阀体和法兰的材料多种多样，因此夹管阀可用于许多领域。由于自由通过，压力和摩擦损失可以忽略不计。密封套通过施加压力将流量紧密密封。夹管阀用液体，气体，甚至粘性和粉末状介质紧密关闭。
德国WAREX夹管阀DQV-F
特点:
· 阀体和法兰由铝合金或不锈钢制成
· 自由阀通道，无积压
· 死角
· 密封套寿命长
· 用于食品部门的符合FDA规定的混合物的密封圈
· 导电密封套，可用于符合ATEX的防爆区域
· 也可在真空区域使用
· 免维护工作
· 法兰或螺纹连接
· 带有特殊衬里的法兰（硅树脂，不锈钢及其他）
材料:
阀体
铝，不锈钢1.4301
法兰
铝（仅在铝阀体上），铝与不锈钢插入件不锈钢1.4301（仅在不锈钢阀体上）
套筒
NR黑色和浅色，NBR黑色和浅色，CR（氯丁橡胶），FKM（FPM ），
也可以提供NR，NBR，EPDM和CSM 有机硅（仅黑色），并具有抗静电和导电性。
连接：
铝制主体
DN 20螺纹，不锈钢1.4301
DN 25螺纹，不锈钢1.4301
DN 32螺纹，不锈钢1.4301
DN 40螺纹，不锈钢1.4301
DN 50螺纹，铝
DN 40-DN 150法兰
不锈钢主体
DN 50螺纹F / F，根据DIN 11851
DN 65-DN 150法兰
可以焊接在不锈钢
法兰上：DIN 11851，DIN 11864，SMS，CLAMP，IDF / ISS，RJT / BS，螺纹插座，
特殊连接根据客户要求。
基本型号及其他变型：
DQV-F
带有气动法兰式密封阀的夹管阀。
标称尺寸：DN 40-DN 150
工作温度：-10°C至+ 120°C *
最高工作压力 4巴*
控制压力=工作压力：+2至2.5 bar
技术指标
DQV-M
衬套设计中带有气动密封的夹管阀。
标称尺寸：DN 20-DN 40
工作温度：-10°C至+ 120°C *
最高工作压力 4巴*
控制压力=工作压力：+2至2.5 bar
德国WAREX 旋转阀 DKZ 103APS型号介绍
WAREX防爆系统WA5E 103 GS
截止阀（GS型系列：耐冲击压力和防火等级），相应的调压鼓以及经过EG型测试的锁定系统。安全系统的可靠性原理是基于一个阀随时关闭的事实。为了确保必要的功能，开发了独立于高级控制模式工作的锁定系统。特别是在真空应用方面，由于旋转气闸的泄漏空气较少，因此可以替代使用保护系统。有关更多详细信息，另请参见“ DKZ GS”一章。WA5E 103GS-ST3 /…系列类型适用于粉尘爆炸等级为St3（Kst≤1000bar·m / s）的铝粉尘/空气混合物和金属粉尘。耐冲击压力为14 bar。
特征：
作为GS-ST3版本，可在高达150°C的温度下使用，具有14 bar的耐冲击压力，
根据型式测试BVS07ATEXH060X，附加1可在最高200°C的爆炸压力（0.3 bar）内使用
版本DKZ 103 GS，最大可用DN 500，Kst≤500 bar * m / s
可以在现场更换的密封件（硫化结构除外）
也可提供符合FDA认证的白色密封条（条件：粉尘的最小起火能量大于3 mJ）
符合DIN / ISO 5211的切割现场的轴和电枢头适合于各种驱动可能性的构造
材料：
轴承
座铝（铝），钢，不锈钢
阀盘
不锈钢，磨削和抛光的
套筒
NBR，Hypalone，EPDM，FPM，硅酮，以及其他材质
轴
不锈钢1.4571 + 1.4057 + 1.4542
轴承衬套
MS，PTFE煤，青铜
O-振铃
NBR，FPM
基础型号及其他变型：
WA5E 103 GS
由两个DKZ 103 GS系列的蝶阀，
一个中间油箱和一个EG型式认可的控制装置（互锁）组成。
标称宽度范围：DN 50 – DN 500
工作温度：– 10°C至+ 60°C *
防爆压力：最高10 bar *
袖长：可更换或固定硫化
根据EC型式检验证书BVS03AtexH023X
根据客户要求设计调压鼓
WA5E 103 GS-ST
由两个DKZ 103 GS系列蝶阀，
一个调压鼓和一个EG型经过测试的控制系统（锁定）组成。
标称宽度范围：DN 50 – DN 200
工作温度：– 10°C bis + 150°C *
防爆压力：最高14 bar *
袖长：可更换或固定硫化
根据EC型式检验证书BVS07AtexH065X
根据客户要求设计调压鼓
德国WAREX夹管阀DQV-F
夹管阀是压力控制的截止阀。中性气体或液体可用作控制介质。如果例如通过比例压力调节器改变控制压力，则夹管阀也可用作调节阀或计量阀。由于用于特殊密封套的弹性体种类繁多，并且阀体和法兰的材料多种多样，因此夹管阀可用于许多领域。由于自由通过，压力和摩擦损失可以忽略不计。密封套通过施加压力将流量紧密密封。夹管阀用液体，气体，甚至粘性和粉末状介质紧密关闭。
特点:
· 阀体和法兰由铝合金或不锈钢制成
· 自由阀通道，无积压
· 死角
· 密封套寿命长
· 用于食品部门的符合FDA规定的混合物的密封圈
· 导电密封套，可用于符合ATEX的防爆区域
· 也可在真空区域使用
· 免维护工作
· 法兰或螺纹连接
· 带有特殊衬里的法兰（硅树脂，不锈钢及其他）
材料:
阀体
铝，不锈钢1.4301
法兰
铝（仅在铝阀体上），铝与不锈钢插入件不锈钢1.4301（仅在不锈钢阀体上）
套筒
NR黑色和浅色，NBR黑色和浅色，CR（氯丁橡胶），FKM（FPM ），
也可以提供NR，NBR，EPDM和CSM 有机硅（仅黑色），并具有抗静电和导电性。
连接：
铝制主体
DN 20螺纹，不锈钢1.4301
DN 25螺纹，不锈钢1.4301
DN 32螺纹，不锈钢1.4301
DN 40螺纹，不锈钢1.4301
DN 50螺纹，铝
DN 40-DN 150法兰
不锈钢主体
DN 50螺纹F / F，根据DIN 11851
DN 65-DN 150法兰
可以焊接在不锈钢
法兰上：DIN 11851，DIN 11864，SMS，CLAMP，IDF / ISS，RJT / BS，螺纹插座，
特殊连接根据客户要求。
基本型号及其他变型：
DQV-F
带有气动法兰式密封阀的夹管阀。
标称尺寸：DN 40-DN 150
工作温度：-10°C至+ 120°C *
最高工作压力 4巴*
控制压力=工作压力：+2至2.5 bar
技术指标
DQV-M
衬套设计中带有气动密封的夹管阀。
标称尺寸：DN 20-DN 40
工作温度：-10°C至+ 120°C *
最高工作压力 4巴*
控制压力=工作压力：+2至2.5 bar
德国WAREX 旋转阀 DKZ 103APS型号介绍
