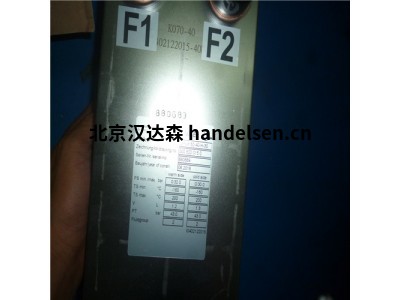

funke热交换器TPL 01-K-14-12
| 杨文辉 QQ：2850590598 手机：18301216381 电话：010-64717020-111 传真：010-84786709-666 邮件：sales11@handelsen.cn |
 |
funke丰科是优质热交换器的领先开发商和制造商
我们可以为广泛的领域和几乎所有应用提供最佳热力学设计解决方案。我们根据客户规范生产模块化标准设备和定制设计，符合国际规范和标准。
我们还为制药和食品加工行业生产符合FDA标准的安全热交换器和无菌设备。我们的客户将从仅具有短决策流程的中型公司提供的服务类型中受益。
设计特点
• 管束固定（F）或
可移动（P型）
• 材料变体
o 黄铜（类型BCF / BCP）
o 碳钢（CCF / CCP型）
o 不锈钢（类型SSCF / SSCP）
• 交换面积从0.11平方米到11.45平方米
• 内胎尺寸：
6.35 x 0.5 mm和9.5 x 0.8 mm
• 可变挡板间距
• 管侧1、2或4通
• 倾斜或倾斜的脚或支架的水平或垂直版本
边界条件
• 设计压力：
壳体侧：16 bar
管道侧：10 bar
• 设计温度：
o BCF / BCP / CCF / CCP：-10 / 150°C
o SSCF / SSCP：-10 / 230°C
• 符合
PED 2014/68 / EU模块B的批准类型
• CE标志
Funke BCF 303-B33-4weg序列号。 878548
应用
我们在管壳式换热器领域以客户为导向的个性化解决方案，在项目业务中找到了主要应用。
始终将重点始终放在客户对我们产品的要求上。
我们在项目工程过程中查看运行数据，施工规定和规格，并使用此信息提供最佳的热力学设备。
我们非常重视技术上和经济上最优化的解决方案，该解决方案可以完全满足客户的要求以及我们对最大工厂安全性和效率的要求。
毕竟，在最高600 bar的工作压力下，每个焊缝都很重要。
此外，从进货到运输的严格质量控制确保了制成品在功能，质量和文档方面均满足您的要求。
用料
• 碳素钢和低温碳素钢
• 高合金钢，如
1.4301，1.4404，1.4571，1.4539
• 1.4462等双相钢
• 有色金属如
CuZn28Sn，CuNi10Fe，CuNi30Fe
• 可根据要求提供其他材料
最大产品尺寸
• 最高 直径2,000毫米
• 最高 总长10,000毫米
• 最高 整机重量35吨
