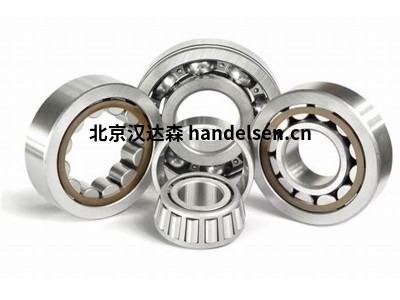

德国NILOS-RING轴承盖
| 刘亚冰 QQ：2853369890 手机：18514427448 电话：010-64714988-173 传真：010-84786709-667 邮件：sales63@handelsen.cn |
 |
&装配规则：深沟球轴承
深沟球轴承
在NILOS环上安装深沟球轴承时，轴承的轴向游隙会损坏NILOS环。因此，建议您特别注意以下插图。
这些图片夸大了情况，使错误安装的原因和后果更加明显。
深沟球轴承的错误安装，没有安装帮助。NILOS环变形。
正确安装深沟球轴承。
没有安装辅助装置的情况下，将轴错误地安装在深沟球轴承中。
在深沟球轴承中正确安装轴。
安装规则：圆锥滚子轴承
在圆锥滚子轴承上安装AVLOS或AK类型的NILOS-Ring环时，必须特别注意以下几点：轴承箱的枢轴销必须精确地安装在中心位置，并且水平和垂直安装都必须平行（ 16.2）。它们在安装时可能会歪斜，在不利的情况下，密封边缘可能会损坏得太多，以致无法保证正确的密封。
在相关尺寸表中，尺寸“ w”适用于AK型NILOS环，用于圆的直径，在圆上设有两个止动块以防止其旋转。在安装NILOS AK型环时，必须确保两个固定块卡入减震环或枢轴销上的相应切口中。
NILOS AK型环上的两个固定结点相对180°，它们在底部的直径约为4 mm，高度约为2 mm。1.5毫米 根据生产中可用的选项，要压入的轴承零件可以具有两个匹配的凹口，或者-可以更轻松地安装-可以布置2毫米深和4毫米宽的凹槽。然后，该凹槽被一个小的定位销中断，该定位销锁定了两个固定结节之一，以防止可能的扭曲或旋转。
轴承入射角
关于圆锥滚子轴承的入射角，各种工厂都采用了许多不同的方法。以下程序之间有区别：
1.使用标准扳手拧紧轴承螺纹，直到轴向间隙为“ 0”（16.3）。然后拧松螺纹连接一定量（1/6到1/12圈）
，以产生所需的轴承游隙，从而锁定螺纹连接（16.4）。
2.用扭矩扳手将螺钉连接拧紧至预先确定且始终一致的扭矩。然后按照上述1.松开并锁定螺钉连接。
3.用标准扳手拧紧螺钉连接，然后松开螺钉连接并测量轴承的轴向游隙，并根据需要通过进一步松开或拧紧螺钉连接来校正轴向游隙。达到所需的轴向游隙后，锁定螺钉连接。
可以安装AV或AK类型的NILOS环，而对于所有类型的安装都没有任何问题。通过螺钉连接来设置轴承的轴向力要比作用在NILOS环密封边缘上的力大几倍。因此，在转动轴承时，在一定程度上可以感觉到作用在NILOS环密封边缘上的力。因此，在任何情况下都不应假定轴承没有必要的轴向游隙。NILOS环已在最短的运行时间下以rpm运行。
NILOS环材料的弹性还可以测量轴承的轴向游隙。因此，在测量轴向游隙时，没有NILOS环的密封边缘从圆锥滚子轴承抬起或保持变形的危险。
NILOS环的固有弹性比轴承的正常允许轴向游隙高很多倍。
重要提示：
NILOS环和位于NILOS环外径后方的相邻机器零件之间必须至少有1 mm的间隙。
德国NILOS-RING轴承盖型号示例：
NILOS-Ring 32311AV
NILOS-Ring 6328AV
NILOS-Ring 61960AV
NILOS-Ring 6006AV
NILOS-Ring 61956AV-M
NILOS-Ring 323
