德国Tschan挠性联轴器TSCHAN-S SDD-5, SDDL-5系列

　　德国Tschan挠性联轴器TSCHAN-S SDD-5, SDDL-5系列



　　环境温度在+30°C至+30°C的环境温度范围内，适用于环境温度-30°C至-30°C



　　德国Tschan品牌简介



　　德国Tschan成立于1924年，是为当地采矿业及钢铁业提供金属加工的小企业，1954年开始用天然橡胶大规模生产弹性联轴器。TSCHAN 成功地生产和提供世界各地的经济和使用的优化耦合技术及非可移动的联轴器的领先供应商之一。公司80年的丰富经验驱动系统技术提供了广泛的标准和特殊联轴器以及非标准联轴器。对TSCHAN的产品和服务，鉴于在先进的耦合技术的成果，新客户的赞赏和忠实的客户已经开始重视过去几十年的努力，TSCHAN的专家将技术能力和经济效益相结合。Tschan是世界领先的联轴器供应商。TSCHAN的产品和服务创造完美结合的技术专长和经济效率。



　　TSCHAN主要应用在钢铁行业、冶金、机械制造行业、电力、造纸、水泥、石油、木业等。



　　德国Tschan分类：



　　弹性联轴器：1、TSCHAN-S系列2、TSCHAN-B系列3、NOR-MEX系列



　　刚绕联轴器：1、POSIMIN-PHP系列2、POSIFLEX系列3、TSCHAN-TK系列



　　弹性体材质：聚氨酯(VK、、型)弹性体可以确保联轴器两端设备之间的绝缘。



　　Tschan弹性联轴器



　　Tschan挠性联轴器

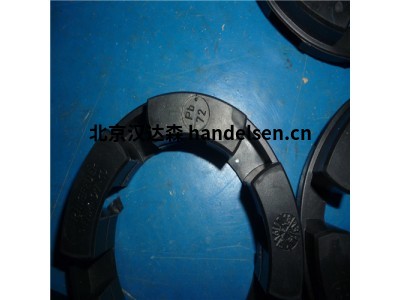

　　Tschan弹性体材质



　　德国Tschan主要系列型号：



　　Tschan弹性联轴器Nor-Mex G系列：适用于：-Perbunan Pb72和/或Pb82的中间环，环境温度为-40°C至+60°C



　　弹性联轴器Size Nor-Mex G 82：TCnom Pb72：48[Nm] ，TCpeak Pb72：100[Nm] ，TCnom Pb82：75[Nm] ，TCpeak Pb82：150[Nm] ，nmax：8000[min-1 ]



　　弹性联轴器Size Nor-Mex G 97：TCnom Pb72：96[Nm] ，TCpeak Pb72：200[Nm] ，TCnom Pb82：150[Nm] ，TCpeak Pb82：210[Nm] ，nmax：7000[min-1 ]



　　弹性联轴器Size Nor-Mex G 112：TCnom Pb72：150[Nm] ，TCpeak Pb72：310[Nm] ，TCnom Pb82：230[Nm] ，TCpeak Pb82：540[Nm] ，nmax：6000[min-1 ]



　　弹性联轴器Size Nor-Mex G 128：TCnom Pb72：250[Nm] ，TCpeak Pb72：500[Nm] ，TCnom Pb82：380[Nm] ，TCpeak Pb82：650[Nm] ，nmax：5000[min-1 ]



　　弹性联轴器Size Nor-Mex G 148：TCnom Pb72：390[Nm] ，TCpeak Pb72：800[Nm] ，TCnom Pb82：600[Nm] ，TCpeak Pb82：1350[Nm] ，nmax：4500[min-1 ]



　　Tschan挠性联轴器Nor-Mex H系列：丁腈橡胶Pb72和/或Pb82的中间环，环境温度为-40°C至+60°C



　　挠性联轴器Size Nor-Mex H 67：TCnom Pb72：22[Nm] ，TCpeak Pb72：45[Nm] ，TCnom Pb82：35[Nm] ，TCpeak Pb82：75[Nm] ，nmax：10000[min-1 ]



　　挠性联轴器Size Nor-Mex H 82：TCnom Pb72：48[Nm] ，TCpeak Pb72：100[Nm] ，TCnom Pb82：75[Nm] ，TCpeak Pb82：160[Nm] ，nmax：8000[min-1 ]



　　挠性联轴器Size Nor-Mex H 97：TCnom Pb72：96[Nm] ，TCpeak Pb72：200[Nm] ，TCnom Pb82：150[Nm] ，TCpeak Pb82：340[Nm] ，nmax：7000[min-1 ]



　　挠性联轴器Size Nor-Mex H 112：TCnom Pb72：150[Nm] ，TCpeak Pb72：310[Nm] ，TCnom Pb82：230[Nm] ，TCpeak Pb82：540[Nm] ，nmax：6000[min-1 ]



　　挠性联轴器Size Nor-Mex H 128：TCnom Pb72：250[Nm] ，TCpeak Pb72：500[Nm] ，TCnom Pb82：380[Nm] ，TCpeak Pb82：860[Nm] ，nmax：5000[min-1 ]



　　Tschan挠性联轴器TSCHAN-S SDD-5, SDDL-5系列：环境温度在+30°C至+30°C的环境温度范围内，适用于环境温度-30°C至-30°C



　　挠性联轴器Size SDD-5 SDDL-5 100：nmax：7250[min-1 ] ，TKnom Pb72：40[Nm] ，TKmax Pb72：120[Nm] ，TKnom Pb82：70[Nm] ，TKmax Pb82：210[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 125：nmax：6000[min-1 ] ，TKnom Pb72：70[Nm] ，TKmax Pb72：210[Nm] ，TKnom Pb82：128[Nm] ，TKmax Pb82：385[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 145：nmax：5250[min-1 ] ，TKnom Pb72：120[Nm] ，TKmax Pb72：360[Nm] ，TKnom Pb82：220[Nm] ，TKmax Pb82：660[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 170：nmax：4500[min-1 ] ，TKnom Pb72：180[Nm] ，TKmax Pb72：540[Nm] ，TKnom Pb82：340[Nm] ，TKmax Pb82：1020[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 200：nmax：3750[min-1 ] ，TKnom Pb72：330[Nm] ，TKmax Pb72：990[Nm] ，TKnom Pb82：590[Nm] ，TKmax Pb82：1770[Nm]



　　Tschan挠性联轴器TSCHAN-S SV系列：环境温度在+30°C至+30°C的环境温度范围内，适用于环境温度-30°C至-30°C



　　挠性联轴器Size SV 100：nmax：7250[min-1 ] ，TKnom Pb72：40[Nm] ，TKmax Pb72：120[Nm] ，TKnom Pb82：70[Nm] ，TKmax Pb82：210[Nm]



　　挠性联轴器Size SV 125：6000[min-1 ] ，TKnom Pb72：70[Nm] ，TKmax Pb72：210[Nm] ，TKnom Pb82：128[Nm] ，TKmax Pb82：385[Nm]



　　挠性联轴器Size SV 145：5250[min-1 ] ，TKnom Pb72：120[Nm] ，TKmax Pb72：360[Nm] ，TKnom Pb82：220[Nm] ，TKmax Pb82：660[Nm]



　　挠性联轴器Size SV 170：4500[min-1 ] ，TKnom Pb72：180[Nm] ，TKmax Pb72：540[Nm] ，TKnom Pb82：340[Nm] ，TKmax Pb82：1020[Nm]



　　挠性联轴器Size SV 200：3750[min-1 ] ，TKnom Pb72：330[Nm] ，TKmax Pb72：990[Nm] ，TKnom Pb82：590[Nm] ，TKmax Pb82：1770[Nm]



　　德国Tschan主要型号：



　　Size Nor-Mex G 82



　　Size Nor-Mex G 97



　　Size Nor-Mex G 112



　　Size Nor-Mex G 128



　　Size Nor-Mex G 148



　　Size Nor-Mex G 168



　　Size Nor-Mex G 168



　　Size Nor-Mex G 194



　　Size Nor-Mex G 214



　　Size Nor-Mex G 240



　　Size Nor-Mex G 265



　　Size Nor-Mex G 295



　　Size Nor-Mex G 330



　　Size Nor-Mex G 370



　　Size Nor-Mex G 415



　　Size Nor-Mex G 480



　　Size Nor-Mex G 575



　　Size Nor-Mex H 67



　　Size Nor-Mex H 82



　　Size Nor-Mex H 97



　　Size Nor-Mex H 112



　　Size Nor-Mex H 128



　　Size Nor-Mex H 148



　　Size Nor-Mex H 168



　　Size Nor-Mex H 168



　　Size Nor-Mex H 194



　　Size Nor-Mex H 214



　　Size Nor-Mex H 240



　　Size Nor-Mex H 265



　　Size Nor-Mex H 295



　　Size Nor-Mex H 330



　　Size Nor-Mex H 370



　　Size Nor-Mex H 415



　　Size SDD-5 SDDL-5 100



　　Size SDD-5 SDDL-5 125



　　Size SDD-5 SDDL-5 145



　　Size SDD-5 SDDL-5 170



　　Size SDD-5 SDDL-5 200



　　Size SDD-5 SDDL-5 230



　　Size SDD-5 SDDL-5 260



　　Size SDD-5 SDDL-5 300



　　Size SDD-5 SDDL-5 360



　　Size SDD-5 SDDL-5 400



　　Size SV 100



　　Size SV 125



　　Size SV 145



　　Size SV 170



　　Size SV 200



　　Size SV 230



　　Size SV 260



　　Size SV 300



　　Size SV 360-650



　　Size SV 360-750



　　Size SV 400



　　Size SV 400-866



　　Size SV 400-1000



　　Size SV 400-1150
