KTR-BoWex弹性HE3-HE4联轴器技术资料

吴亚男
QQ：2853369884

手机：17718583804
电话：010-64714988-212
传真：010-64714988-668
邮件：tk2@handelsen.cn

吴亚男邮箱：tk2@handelsen.cn电话：010-64714988-212

KTR-BoWex弹性HE3-HE4联轴器技术资料

　　KTR厂家简介：

　　德国 KTR Kupplungstechnik GmbH 自从进入中国市场以来,凭借其德国制造的的品质，尤其是其ROTEX系列联轴器，在工程机械行业占领了较大的市场份额，在中国联轴器市场取得了骄人成就。德国KTR连轴器广泛应用于工程机械、机床、冶金、石油化工设备及各种通用机械等，几乎所有需要动力传递的机械设备中都要用到德国KTR的产品。

　　产品分类：

　　德国KTR联轴器、德国KTR曲面齿联轴器，KTR尼龙曲面齿联轴器，KTR特种曲面齿联轴器，KTR涨紧套，KTR传感器，KTR力矩限制器，KTR力矩转速检测仪及其他KTR相关产品。

　　KTR-BoWex弹性HE3-HE4联轴器产品功能：

　　1 高度灵活的法兰联轴器，带SAE和特殊法兰尺寸

　　2阻尼扭转振动

　　3对驾驶和被驱动侧的不对称进行补偿

　　4轴向插件无需额外拧紧

　　5 硬度分别为40 Shore A 、50 Shore A、 65 Shore A和70 Shore A.

　　6 极短的设计

　　7 特殊尺寸，无需适配器

　　· 移动机器主要使用IC引擎作为驱动器。在静液压传动中，液压泵直接连接，而压缩机单元直接由移动压缩机驱动。两个单元通过法兰联轴器连接。这就是为什么它必须满足大量需求，而主要是它必须可靠地传输电力以确保机器能够按要求执行工作.

　　BoWex弹性® HE3 / HE4

　　对于受到危险扭转振动的传动，可以灵活地传递扭矩，用于柴油机与分流箱，发电机，压缩机，进料泵或高压泵等的组合：

　　BoWex弹性®是高度灵活的组合，以及批准BoWex的好处在一个紧凑的设计与弯曲齿内的轴向插入式组件的选项系统。扭转和减少振动和冲击。而且，该联接器允许补偿径向，角度和轴向不精确性，从而与极低的恢复力对齐。

　　BoWex弹性®包括由天然橡胶制成，其通过耦合的大小支配着高度灵活的、橡胶元件的。与外部花键的内部轴向插件毂对应于BoWex ®基本设计。BoWex弹性®是在不同种类的弹性体的硬度与发动机飞轮连接凸缘至SAE J620和特殊尺寸的功率高达5000千瓦可用。

　　BoWex ®法兰接头-摩擦性能和磨损

　　光滑和坚硬的表面(晶体结构)和高热稳定性以及对润滑剂，燃料，液压油，溶剂等的耐受性使聚酰胺成为滑动应力的部件的理想材料，特别是用于联轴器生产。

　　泵安装法兰

　　为了将液压泵连接到柴油发动机，KTR根据SAE连接尺寸SAE 6至SAE 1提供安装法兰。这些法兰由钢制成，EN-GJL-250(GG25)用于带法兰连接的液压泵，符合SAE- A，-B，-C，-D和-E为具有2和4个孔的类型。

　　由EN-GJL-250(GG25)制成的泵连接外壳直接安装在发动机的后板上。

　　KTR其余型号示例:

　　 KTR ROTEX55-98ShA

　　 KTR R 42.42x075-D-25

　　 KTR R 24.28-B-17

　　 KTR ROTEX42-98ShA25.4+55

　　 KTR PK550

　　 KTR PK400

　　 KTR COUPLING24/28 98SHA-GS

　　 KTR COUPLINGGS24/28 98SHA-GS

　　 KTR COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2

　　 KTR ROTEX19

　　 KTR ROTEX 24 ST 92SHA 1-DIA24/1-DIA28

　　 KTR ROTEX90 98SHA

　　 KTR ROTEX28

　　 KTR ROTEX-42GG25 12NR

　　 KTR ROTEX 75 ST 95SHA

　　 KTR ROTEX 90 ST 95SHA

　　 KTR ROTEX 65 ST 95SHA

　　 KTR ROTEX 42 ST 98SHA

　　 KTR ROTEX 48 ST 98SHA

　　 KTR ROTEX 42 ST 98SHA

　　 KTR R 75 SPIDER 95SHA

　　 KTR R 90 SPIDER 95SHA

　　 KTR R 65 SPIDER 95SHA

　　 KTR R 48 SPIDER 95SHA

　　 KTR ROTEX-19。

　　 KTR ROTEX-65..

　　 KTR ROTEX38

　　 KTR ROTEX24

　　 KTR KTR200/201

　　 KTR BOWEX

　　 KTR GEAREX

　　 KTR BOWEX

　　 KTR BOWEX ELASTIC

　　 KTR MONOLASTIC

　　 KTR REVOLEX KX

　　 KTR TOOLFLEX

　　 KTR BoWex 28 AS

　　 KTR BoWex 32 AS

　　 KTR BoWex 45 AS

　　 KTR BoWex 65 AS

　　 KTR BoWex 80 AS

　　 KTR BoWex 125 AS

　　 KTR BoWex 24 SG

　　 KTR BoWex 45 SG

　　 KTR BoWex 65 SG

　　 KTR BoWex 100 SG

　　 KTR BoWex 125 SG

　　 KTR BoWex 24 SSR

　　 KTR BoWex 28 CD

　　 KTR BoWex 45 CD

　　 KTR BoWex 65 CD

　　 KTR BoWex 80 CD

TOOL-TEMP加压水温控制装置TT-137技术参数

　　安全设备：

　　*液位控制提供自动干运行保护

　　*独立的机械安全恒温器

　　*温度限制器安装在控制器中

　　*电机保护开关，变压器，绝缘

*发生故障时发出声音警报

　　产品规格：

　　温度范围：TT-137N型号，水温高达140ºC。

　　TT-137B / BP型号，水温高达160ºC

　　控制：自我优化微处理器控制器与数字，显示设定温度和实际温度

　　流量控制：电子，带数字显示和自动控制的最小流量。

　　型号：有两种型号可供选择：TT-138N，带泵轴面密封TT-137B，带密封的磁力泵驱动

　　加热能力： 12千瓦

　　冷却能力：约80kW - 间接约。 60kW - 直接

　　冷却系统：间接或直接冷却

　　泵容量： N泵最大5 bar，最大110升/分钟。 B泵最大6.5bar，最大751/min。

　　填充：自动带滤水器

　　连接：中等：3/4“内螺纹冷却水：3/8”内螺纹

　　尺寸： L 870 x W 360 x H 915 mm含。脚轮

　　重量：约120公斤

颜色：银灰色RAL 7001

ZARGES K470工具箱技术参数简介

　　· 有关质量特性和产品详情，请参阅K 470。

　　· 配有铠装扣环，可防止未经授权的进入。

　　· 两种可选方法，用于将盒子固定到装载床上：性螺钉固定或可拆卸。

　　· 配有铠装扣环，可防止未经授权的进入。

· K 470卡车工具箱的安全性已经成功进行了碰撞测试。

　　ZARGES K470工具箱技术参数简介

　　ZARGES推出的款专为皮卡车床设计的移动工具箱 - 创新的紧固件使箱子易于安装和拆卸。

　　· 车辆平板车的运输和储存箱适用于当地政府，熟练的贸易，园林园艺，农林车辆。

　　ZARGES工厂介绍：

　　80多年来，ZARGES品牌一直是接入、包装、运输和特殊建筑领域不断创新的代名词。ZARGES是欧洲家轻金属建筑公司，作为欧洲家轻金属公司，zarges成立于1933年。截止目前，在德国、法国、西班牙、匈牙利、美国拥有8家工厂，从事安全箱体和梯子的生产。拥有超过75年梯子制造经验的zarges，除了供应常规箱体和梯子以外，还以为广大客户提供定制解决方案。

作为创新的市，ZARGES为客户提供在安全、耐用性和人体工程学方面制定标准的产品和服务。ZARGES产品结合了轻金属材料铝的多重优点，如高稳定性和低重量、耐腐蚀性和使用灵活性。ZARGES为每个需求提供合适的产品，并提供定制的解决方案。

Riegler大型压力调节器参数简介

　　大型压力调节器，带2个压力表，G 1 1/2，调节器。0.5 - 6巴

　　大型压力调节器，带有2个压力表，用于入口和出口压力，G 1 1/2，控制范围0.5 - 6 bar，入口压力最大。40巴。非压力独立，内部先导式隔膜压力调节器，带二次通风。

　　通过2个压力表单独显示输入和工作压力。

按下手轮可以锁定压力调节。

　　Riegler大型压力调节器参数简介

　　包:1

　　最低限度:1

　　密封材料:NBR

　　流量:48000升/分钟

　　流量测量：在P1 = 10巴，P2 = 8巴，压降Δp= 1巴

　　入口压力：最大40bar

　　住房：铝

　　线：G 1 1/2

　　目录页：HK100

　　中温:60°C

　　控制范围最大:6bar

　　控制范围分钟:0.5bar

　　环境温度:90°C

　　甲：180毫米

　　乙：246毫米

　　DN：50

　　Riegler公司简介：

德国 Riegler 公司成立于1936年，拥有100多名员工，仓库占地面积6500平方米。主要产品为：压力表、压力传感器、压差计、温度计、电磁阀、球阀等。公司自成立以来，一直追求创新，产品范围不断增多，世界范围有超过15000家客户。

Minimotor-直流蜗杆减速电机马达PCC技术参数

　　齿轮螺杆齿轮马达

　　PCC

　　蜗轮减速电机扭矩高达18纳米

　　蜗轮减速电机。永磁铁直流电机75至150 W.轴距32 mm。

　　电机：带磁铁的直流电，封闭形式，无需外部通风。F级绝缘，12或24 Vdc电源。吸收功率230 W. IP65防护等级符合CEI EN 60529标准。

减速器：蜗杆螺杆，带压铸铝齿轮箱。轴距32毫米。CARO青铜表冠，硬度为120÷160 HB。螺钉由钢化钢制成，带有矫正螺纹。密封环采用特殊橡胶制成，适用于高温环境。使用特殊油润滑长寿命。可用的减速比(i)为10，从5到100.

　　Minimotor-直流蜗杆减速电机马达PCC技术参数

　　版本B3-B5(B5 / S左 - B5 / D右)。注意为了正确选择减速电机，建议遵循关于维修系数和轴上允许的最大负荷的表格。

　　这些减速电机需要磨合期。因此，在运行的前30个小时内，您会发现扭矩低于报告的数据。

　　Mini Motor工厂简介：

　　Mini Motor品牌诞生于1974年，当时我们的产品现在主要面向工业领域的电动机。我们在金属和电力方面增加了两种成分：电子和信息技术。工业自动化和机电一体化的概念诞生于七十年代末到八十年代初期

　　Mini Motor始终秉持以创新，持续改进，建设性卓越，与客户合作，共同规划解决方案。对他们来说，每个发动机，即使是标准产品也是如此。发动机，变速箱和电子部件已经集成在设计阶段，生产完全在内部进行，材料和部件质量。

Mini Motor在全球55个国家设有 5个分支机构和密集的经销商网络：我们希望能够贴近客户并收集他们的需求。我们创造的定制解决方案和标准产品具有相同的关注度和卓越品质的相同特征。

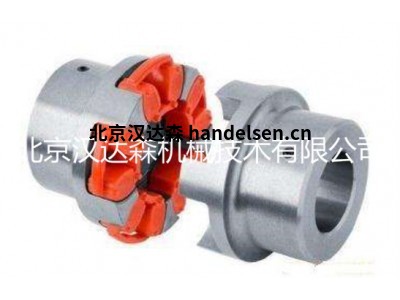

KTR-ROTEX ® GS无齿隙联轴器技术资料：

　　产品功能

　　无间隙，减振颚式联轴器

　　轴向插件

　　免维护

　　电隔离

　　故障安全

　　扭矩从0.2到5,850 Nm

　　环境温度可在-50°C至+ 150°C之间(取决于蜘蛛)

　　用于机床，自动化，动力传动，医疗技术，包装技术的联轴器

　　ROTEX® GS是一种三件式联轴器，在预应力下无间隙。不同的轮毂设计和不同的肖氏硬度为自动化工程中的每个应用提供耦合。尽管它具有减振特性，但它具有扭转刚性，因此即使使用高动态伺服驱动器也无需做出任何精确的让步。 ROTEX GS与模块化系统配合使用; 可提供多种不同的轮毂设计，可在一个联轴器尺寸内组合。

　　性能

　　除了联轴器毂的爪式结构外，ROTEX GS的零间隙主要归功于ROTEX GS弹性体的结构。它们的设计使得支架的凸齿在预应力下接触联接毂的凹形爪。与直齿结合，减小了联轴器系统的表面压力，增加了刚度

　　弹性体

　　GS系列的柔性弹性体有五种不同的肖氏硬度。不同种类的肖氏硬度都可以调节，ROTEX ®GS容易的应用到各种应用条件。

　　柔性齿由内径上的腹板径向支撑。以这种方式，防止了由重加速或高速引起的变形。

　　联轴器允许的环境温度取决于星形轮的肖氏硬度。

　　KTR厂家简介：

AMTEC K型液压螺母K-7.209简介

外径（mm）：119

高度（mm）：70

压环Ø（mm）：100/88

最大螺纹（mm）：80
