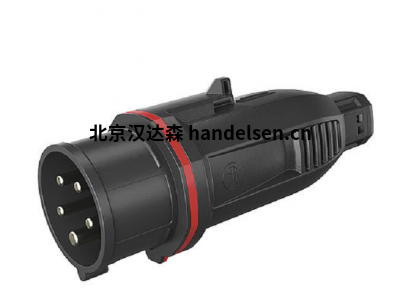

Walther-Werke插头技术数据

高轲 QQ：2850590595   手机：18518179343 电话：010-64717020-172 传真：010-84786709-666 邮件：sales62@handelsen.cn

一、技术数据
IEC安培数16 A
极数5
电压符合EN 60309-2 400 V（50 + 60 Hz）红色
时钟小时位置6小时
识别色红色
导体截面积1-4mm²
电缆直径8-17毫米
电缆剥皮长度（L，N）50毫米+/- 5毫米
电缆剥皮长度（PE）60毫米+/- 5毫米
电缆套管长度9毫米+/- 1毫米
防护等级（IP）IP54
连接系统无螺丝端子
接触材料黄铜标准
电缆入口防扭结套
插头直角
材料塑料
符合UL94 V2的绝缘材料的易燃性等级

体积：0.0528立方米
净重：0.213公斤
长度：0.402 m
宽度：0.367 m
深度：0.358 m

常用型号：
Walther-Werke 269505
Walther-Werke FW210502CC
Walther-Werke FW210507CC
Walther-Werke FW210508CC
Walther-Werke FW211506PH
Walther-Werke FW211501PH
Walther-Werke FW211502PH
Walther-Werke FW211503PH
Walther-Werke FW211504PH
Walther-Werke FW211505PH
Walther-Werke E2TG01M420C0
Walther-Werke E2TG01M520C0
Walther-Werke 700103
Walther-Werke 700104
Walther-Werke 700105
Walther-Werke 700110
Walther-Werke 700116
Walther-Werke 700132
Walther-Werke 700203
Walther-Werke 700204
Walther-Werke 700210

Walther的销钉和套筒装置均按照IEC 309-1和309-2规范制造，并且可以与世界各地的符合IEC标准和颜色编码系统的其他制造商互换。不符合这些标准的制造商具有自己的专有配置，并且插头与其他销钉和套管产品不兼容。选择专有配置后，您将锁定在一个源中。指定IEC 309-1和309-2设备可提供便利和灵活性，工业和商业用户无需考虑即可接受。

Walther-Werke插头技术数据，用于插头或（入口）和插座（或连接器）的IEC 309-2配置为单额定值，以确保具有相同电压和安培数的设备正确配合。实际上不可能耦合不同电压和/或安培数额定值的插头和插座。设备的大小由安培数额定值确定，并用颜色编码以安全配对。额定电流不同的针形和套筒式插头和连接器不兼容，因为尺寸会有所不同。
