德国MADLER导轨
| 刘亚冰 QQ：2853369890 手机：18514427448 电话：010-64714988-173 传真：010-84786709-667 邮件：sales63@handelsen.cn |
 |
1、直线运动导轨DFG 115，摩擦导轨
材质：铝制轨道和滑块，硬质阳极氧化处理。
滑动轴承采用先进的聚合物技术。
通用型带滑动轴承的直线运动导轨。
• 在尺寸上可与滚动轴承直线运动导轨ISO 12090尺寸15互换。
• 三种类型的滑块可供选择：不可调节/手动可调/自动调节。
• 四种轨道长度可供选择（由客户切割）。
• 可以在一个轨道上使用几个滑块。
• 耐腐蚀，适合高压冲洗。
• 使用寿命长，免维护。
• 所有零件必须单独订购。
• 温度范围：-40°C~+90°C。
Note: Two or more tracks can be butted together to create a longer track. Misaligned tracks will cause excessive wear on the guides. Please see catalog page (PDF).
Service: Katalogseite CAD-Daten
我们提供的3D模型设计, 图片和技术图纸仅供参考。
我们不对因为CAD数据产生的纠纷承担任何责任。
( 有现货库存 / 根据订单交货。请我们)
产品 数量 Beschreibung Typ Merkmal l1
64970701 Laufwagen DFG115-CASSNA nicht einstellbar - - 92
64970702 Laufwagen DFG115-CASSMA manuell einstellbar - - 98
2、滑轨 DZ 0522，宽26.5mm，重至180kg，过度伸展
材质：
滑动元件：冷轧，镀锌钢。
滚珠护圈：冷轧，镀锌钢
球体：硬化钢
伸缩滚子轴承滑轨适用于工业和电子行业：
•重型构造
•防震块防止冲击和振动
•护套防止球轨过度污染
•内部和外部件上的安装板
•使用寿命10000周期（140kg的，40000周期)
•温度范围：-20°C~+110°C.
注:
推荐底座：内部伸展件上M6螺钉，外部固定件上M8螺钉
总长=滑轨长度+24mm。使用所有安装位置以获得最大荷载等级。柜子
和抽屉的设计须使得滑轨的偏斜和扭转最小。荷载等级为不频繁使用
时的计算值。
Service: Katalogseite Zusätzliche Informationen
我们提供的3D模型设计, 图片和技术图纸仅供参考。
我们不对因为CAD数据产生的纠纷承担任何责任。
( 有现货库存 / 根据订单交货。请我们)
产品 数量 Rail Length
64905859 457 534 194,0 180 9,74
64905861 600 625 265,0 180 12,68

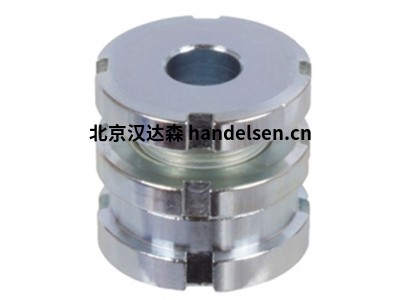

2、德国MADLER精密调节器, 精密调节器MN 686.6， 钢，镀锌
材质：42CrMo4V，1.7225，镀锌，蓝色钝化。
• 适于平行表面
• 总高度低，调节行程短
• 带锁紧螺母
Service: Katalogseite CAD-Daten
我们提供的3D模型设计, 图片和技术图纸仅供参考。
我们不对因为CAD数据产生的纠纷承担任何责任。
( 有现货库存 / 根据订单交货。请我们)
德国MADLER精密调节器产品 数量 Type Type matching screw h
68660500 standard MN 686.6 15-6,6 M6 20 24 4 25 M15x1,0 6,6 40 30,7 54
68661000 standard MN 686.6 20-6,6 M6 24 29 5 32 M20x1,0 6,6 65 55,7 117
3、校平衬垫2259 AG型
材质 AG型： 滚珠轴承：高速切削钢，
感应硬化，抛光
衬垫, 带外螺纹：钢，热处理，抛光
Service: Katalogseite CAD-Daten
我们提供的3D模型设计, 图片和技术图纸仅供参考。
我们不对因为CAD数据产生的纠纷承担任何责任。
( 有现货库存 / 根据订单交货。请我们)
产品 数量 d1
65520601 M6 60 20 57 14 2,5 10 10 29
65520801 M8 80 25 76 18 4 13 18 66
4、橡胶-金属材质减震块MGE，钢，镀锌
材质：金属零件： 钢，镀锌。
弹性体：天然橡胶，硬度55º。
橡胶-金属材质减震块是弹性支座使用的标准组件，具有简单、价格
合理的特点。产生剪切荷载时，减震块的载重量远远低于压力荷载
产生时。这点在横向质量力或带式牵引力产生时须予以注意。使用
的橡胶等级具有极佳的物理性能。
Service: Katalogseite CAD-Daten
我们提供的3D模型设计, 图片和技术图纸仅供参考。
我们不对因为CAD数据产生的纠纷承担任何责任。
( 有现货库存 / 根据订单交货。请我们)
产品 数量 D
68510081 8 8 M3 3 33 36 1
68510101 10 10 M4 4 39 44 1
5、伞齿轮箱类型MKU，型号L，技术数据, 比率1 : 1
微型斜齿轮装置，特别适用于高载荷，使用寿命长。结构和大型齿轮箱 KU/I 一样非常坚固。规格为 035 的齿轮装置，外壳边缘长度为 35mm，可用传动比为 i=1:1。规格为 045 的齿轮箱，外壳边缘长度为 45mm，可用传动比为 i=1:1 到 4:1。
基本数据：3种设计，6种标准型式，更多多轴齿轮箱的可用变化种类，请咨询我们。食品加工和制药行业所用的防腐和无毒性型式也可用。
外壳：铝制外壳和法兰，齿轮箱全封闭，终身润滑，免维护。应要求齿轮箱供应时也可附带用于食品行业的换油润滑或无毒性润滑。由于其立方体外形，齿轮箱6个侧面均可作为安装面。直径L1和L2作为对齐螺柱而提供。
传动装置：淬硬伞齿轮，成对交叠，角向背隙最大 0.5。
轴承系统：使用寿命 至少 15,000h。
润滑：齿轮箱全封闭，终身润滑，免维护。齿轮箱无通气口。
