TEADIT焊接垫片TF 1510



TEADIT焊接垫片TF 1510



作为全球领先的密封材料制造商之一，TEADIT®在全球不同地区生产螺旋缠绕垫片。自1965年以来，TEADIT®一直是巴西最大的生产基地。





TEADIT TF 1510是一种高度可压缩的PTFE-垫片-薄板，通过独特的工艺制造而成，可提供高水平的原纤化，从而克服了与标准PTFE（薄板或模制）薄板相关的蠕变松弛和冷流问题。TEADIT TF 1510由填充有空心玻璃微球的纯净PTFE树脂制成。



TEADIT TF 1510适用于多种腐蚀性流体，包括碳氢化合物，酸和苛性碱，溶剂，水，蒸汽，过氧化氢，制冷剂等。它具有出色的机械强度和高应力保持值。TEADIT TF 1510的高可压缩性使其特别适用于应力敏感和/或易碎的法兰连接，例如玻璃，陶瓷，塑料等。TEADITTF 1510的出色延展性可修复细小的损坏和/或不规则部位。无需密封区域（法兰表面）。TEADIT TF 1510安装快速，简单。用过的垫圈可以轻松拆卸且无残留。



缠绕

材料 OD环颜色

304不锈钢 黄色

316L不锈钢 绿色

317L不锈钢 栗色

321不锈钢 绿松石

347不锈钢 蓝色

蒙乃尔® 橙子

镍 红

钛 紫色

合金20 黑色

铬镍铁合金® 600 金

哈氏合金®乙 棕色

哈氏合金® C ^ 米色

INCOLOY ® 800 白色







如果制造完全光滑和抛光的法兰在技术上和经济上都是可行的，并且如果我们可以使这些表面保持永久接触，那么就不需要垫圈了。这种技术和经济上的不可能是由于：



•容器和/或法兰的尺寸。

•在处理和/或组装容器或管道时，很难保持这些表面完全光滑且法兰面彼此完全平行。

•密封面腐蚀和/或腐蚀。

为了克服这些困难，将垫圈用作法兰面之间的密封元件。当垫圈放在法兰表面之间时，它会“流动”，填充它们之间的缺陷并提供必要的密封。因此，为了获得足够的密封性，我们必须考虑四个因素：垫圈的座应力，密封力，材料选择和表面光洁度。



垫片座应力：

我们必须提供足够的压力以正确放置垫圈；因此它将能够流动并填充法兰缺陷。为了避免垫圈因过度压缩而压坏，必须限制该座压。



封口力：

垫圈上必须有足够的残余压力，以使其与法兰表面充分接触，从而避免泄漏。



材料选择：

垫片材料必须能够抵抗内部压力以及在操作过程中所承受的流体的化学性质。



表面光洁度：

每种类型的垫圈都有建议的法兰表面光洁度。与垫圈不兼容的表面光洁度是造成泄漏的主要原因之一。



法兰连接中的力

图1显示了法兰连接中的主要作用力。



–爆破力：由内部压力引起；它试图吹出垫圈。

–分离力：也由内部压力引起；它尝试分离法兰。也称为静水压力。

–螺栓（双头螺栓）力：这是由螺栓或双头螺栓施加的总载荷。

–密封力：是将法兰压在垫圈上的力。



垫片故障的主要原因：



1.温度与垫圈不兼容。

2.压力与垫圈不兼容。

3.化学侵蚀。

4.热循环与垫圈不兼容。

5.垫圈的测量不正确。

6.法兰的表面光洁度与垫圈不兼容。

7.法兰材料与垫圈不兼容。

8.设备的特殊特性。

9.垫圈组件不足。





产品分类：



1.切割垫片



2.焊接垫片



3.LS-LE垫片



4.螺旋伤口垫片



5.Kammprofile垫片



6.双夹层垫片



7.环形接头



产品型号：

　　TEADIT NA-1005

　　TEADIT 2000

　　TEADIT 2000/I

　　TEADIT 2103

　　TEADIT 2200

　　TEADIT 2200-SS

　　TEADIT 2236

　　TEADIT 3110/I

　　TEADIT NA1002EU

　　TEADIT NA1005

　　TEADIT NA1122

　　TEADIT NA1006

　　TEADIT NA1100

　　TEADIT 2006-FDA

　　TEADIT 2005-FDA

　　TEADIT 2235

　　TEADIT NA 1002

　　TEADIT 2007

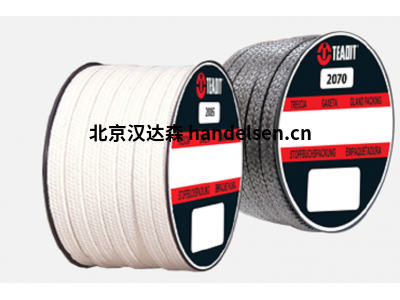

TEADIT无石棉垫片无石棉压缩纤维板: TEADIT NA 1002，TEADIT NA 1040， TEADIT NA 1100石墨板材： TEADIT GP 1520， TEADIT GR 1520，TEADIT GE 1520 TEADIT膨体四氟板TEADIT(泰利)24SH, 24B, 25BITEADIT填充改性四氟板材TEADIT(泰利)TF1570,TF1580,TF1590TEADIT盘根TEADIT生产的各类盘根，有石墨碳纤维类，四氟类，合成纤维类等 TEADIT JAMPAK 27 注入式填料密封物用高等级的合成纤维加各种油，油脂和粘胶混合物制成。它是纤维和粘胶的特殊化合物使泄漏几乎不会发生。它无污染，无害，润滑剂符合FDA标准，可用于食品和类似的工况要求。应用范围:JAMPAK 27 可用于旋转的设备如泵，回收器，搅拌器等，也可用于活塞泵和阀门。
