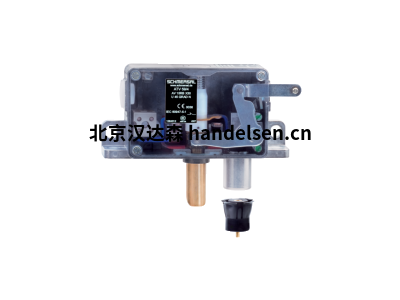

Schmersal门锁开关AV15RHKX11.5U-GB215单开门
刘洋 QQ:2850590582 手机:17744536447 电话:010-64714988-214 传真:010-64714988-668 邮件:tk4@handelsen.cn |
单开门
金属外壳
右手模式
失效保护锁定系统
允许在客运电梯上使用
通过三角钥匙M5手动解锁
订货数据
产品描述
AV15RHKX11.5U-GB215
商品编号(订购编号)
101151019
EAN (European Article Number)
4030661159904
eCl@ss number, Version 9.0
27-27-26-03
总体数据
产品名称
AV 15
标准
EN 81-20
EN 81-50
外壳材料
轻合金压铸
触点材料,电气
银
锁紧螺栓材料
黄铜
Gross weight
870.000 g
总体数据 - 产品特性
手动解锁
是
带失效保护锁定系统(是/否)
是
安全功能
是
Number of auxiliary contacts
1
Number of door leafs
1
Number of safety contacts
1
机械参数
执行元件
滚轮摇臂 H65
定向/对准
右手模式
安装
后侧安装孔
永磁铁
具有高矫顽磁场强度的陶瓷氧化物磁体
Mechanical data - Connection technique
电缆入口
无电缆接头
注(电缆入口)
图形显示:左侧镜像
机械参数 - 尺寸
宽度
165 mm
高度
80 mm
深度
36 mm
闩锁螺栓的直径
18 mm
锁紧螺栓的X尺寸
11.5 mm
注(锁紧螺栓的X尺寸)
整个锁定螺栓长度形成锁定螺栓的规定插入深度21毫米和尺寸X。尺寸X表示门锁装置的外壳底部与门顶部之间的距离。
锁紧螺栓斜角,底部
45 °
环境条件
防护等级
IP20
环境温度,最小
-15 °C
环境温度,最大
+70 °C
Ambient conditions - Insulation value
额定冲击耐受电压
6 kV
电气参数
热测试电流
10 A
应用类别 AC-15
230 VAC
应用类别 AC-15
2 A
应用类别 DC-13
200 VDC
应用类别 DC-13
2 A
开关元件
NC触点,NO触点
开关原理
缓动开关
附件
注(附件)
用于电驱动的螺线管SOL-AV15/AV18,作为附件提供
Notes
注(手动解锁)
使用M5三角钥匙来进行手动解锁,可作为附件
