德国STÜWE万向联轴器和内部锁定单元
| 刘亚冰 QQ：2853369890 手机：18514427448 电话：010-64714988-173 传真：010-84786709-667 邮件：sales63@handelsen.cn |
 |

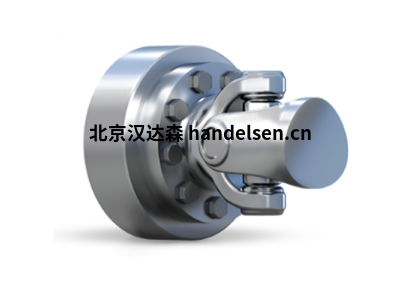

&&德国STÜWE万向联轴器：GF
连接标准万向轴
GF型万向轴法兰非常适合将标准万向轴连接到圆柱轴。它通过最佳的动力传输，简单而快速的组装以及在变化或冲击扭矩时的牢固连接而脱颖而出。
另外，根据要求，STÜWE®还可以提供非标准的连接尺寸。
可以从Traceparts 和 Cadenas获得CAD模型 。
德国STÜWE万向联轴器型号介绍：
GF 21
型号A / B
轴直径
20-85 mm 传递扭矩0,12-9,52 kNm
法兰螺栓也用于张紧
GF 22
型号A / B
轴直径
65-220 mm 传递扭矩7-229 kNm
主要用于小直径轴与大万向轴法兰的连接
GF 23
型号A
轴直径
90-300 mm 传递扭矩13-507 kNm
主要用于连接大轴直径
GF 23
B型
轴直径
90-300 mm 传递扭矩13-507 kNm
主要用于连接大轴直径
&&德国STÜWE内部锁定单元：IS
各种类型的轮毂都可以使用内部锁定单元组装在常规轴上。在此过程中，每种类型都具有以下优点：自定心，自锁锥角和通过预定心改善的真正同心度。
可以从Traceparts 和 Cadenas获得CAD模型 。
德国STÜWE内部锁定单元型号示例：
IS 1
轴直径20-500 mm可
传递的扭矩0,3-880 kNm
安装的小空间
拧紧时轮毂的运动
ISN 1
轴直径20-500 mm可
传递的扭矩0.3-723 kNm
轴向固定
拧紧时轮毂不移动
IS 4
轴直径
30-600 mm可传递的扭矩0.9-1266 kNm
，以实现尽可能高的扭矩
拧紧时轮毂不移动
IS 4.1
轴直径
100-600 mm 传递扭矩11-903 kNm
减小的接触压力
特别适用于传送带鼓
轮拧紧时轮毂不移动
