VACUUMSCHMELZE差动电流传感器L2016

高轲 QQ：2850590595   手机：18518179343 电话：010-64717020-172 传真：010-84786709-666 邮件：sales62@handelsen.cn

一、产品好处：

高 一次电流高达120 A

带有集成原边和原边导体开口的变体
DI检测的高准确度<1.5％
频率范围DC至10 kHz
UL认证 符合UL508
集成屏蔽EMI
+5 V单电源和电压输出，可直接连接到A / D转换器

二、产品应用：

光伏逆变器
电动汽车充电
变频器
卫生保健

三、技术指标：

1.标准法规
我们的传感器是根据IEC 61800-5-1“可调速电力驱动系统”设计的。但是，传感器还满足其他标准的许多要求，例如EN 50178“用于电力设施的电子设备”或EN 62109“用于光伏电力系统的功率转换器的安全性”。此外，我们的标准类型已通过Underwriters Laboratories根据UL508“工业控制设备”认证。类别为NMTR2（组件–电源电路和电动机–安装的设备）。VAC传感器可在文件E317483和E169721中找到。

2.验证和类型测试
所有新创建的系列均经过广泛的类型测试和验证。在我们的数据表中的“电气数据：（由类型测试进行调查）”和“常规测试”标题下描述了类型测试的标准。验证包括放置在潮湿的气候中，潮湿的气候中交替变化的温度，快速的温度变化，反复的开/关循环，正弦振动，连续的冲击，可焊性和耐焊锡热测试。

差动电流传感器的重要安全功能是监视整个系统对地的漏电流。这样的系统由光伏模块或电动机与逆变器结合而成，或者由电网与电池结合而成。有故障的系统可能对人身危险或引起火灾，因此相应的标准要求逆变器或充电器与电网断开连接，然后才可能对系统或人身危险。

泄漏电流是意料之外的，因此针对接地的故障电流不可控，并且可能包含直流部分和交流部分，因此需要对AC / DC敏感的监视。关键组件是VAC差动电流传感器，其测量值作为输出电压传输并由控制系统进行评估。

通常，应使用带有AC / DC敏感型差动电流传感器的保护设备，在这种情况下，可能会产生恒定或大于零的恒定直流或脉动直流电。其他示例是电源或不间断电源。

四、产品描述:
附加功能：消磁

每次上电时，传感器将自动执行退磁循环，并在大约150毫秒后准备使用。建议在传感器运行期间定期进行去磁。这将确保消除补偿铁芯的任何可能残留的磁化，并且测量精度和偏移都在佳范围内。

要执行退磁循环，请执行以下操作：

V REF必须在大于100 µs的时间内设置为0V。开始内部测试电流生成
一旦V REF重置为其参考值，将开始退磁
传感器运行110 ms退磁周期
在此期间，输出设置为V OUT <0.5 V
之后，传感器即可使用

内部测试电流产生

V REF设置为0 V时，电流传感器将生成测试电流，同时出现恒定输出V OUT = 250 mV。此功能可用于验证传感器的正确功能。

外部测试电流产生

所示的大多数N4646系列传感器都提供了额外的连接，以产生外部测试电流。在传感器内部，将单独的绕组放置在磁性模块上并馈送到外部。建议施加足够大的外部电流，以验证功能是否正确以及必要的关断阈值。

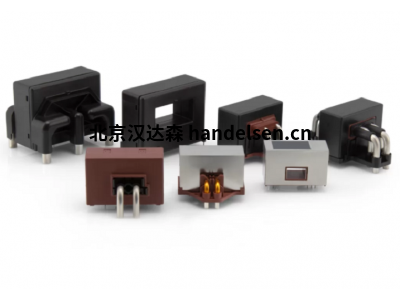

传感器型号

可用的类型有通孔以及用于PCB安装的集成初级导体。这些传感器设计有用于单相和三相系统的两个或四个导体。

可以通过输入和输出V OUT和V REF上定义的电平访问去磁，错误信号和内部测试等附加功能。

五、产品型号：
VACUUMSCHMELZE T60004-L2016-W620
VACUUMSCHMELZE T60004-L2016-W619
VACUUMSCHMELZE T60004-L2022-W867
VACUUMSCHMELZE T60004-L2025-W622
VACUUMSCHMELZE T60004-L2025-W621
VACUUMSCHMELZE T60004-L2030-W676
VACUUMSCHMELZE T60004-L2030-W911
VACUUMSCHMELZE T60004-L2040-W624
VACUUMSCHMELZE T60004-L2040-W623
VACUUMSCHMELZE T60004-L2045-W886
VACUUMSCHMELZE T60004-L2050-W626
VACUUMSCHMELZE T60004-L2050-W625
VACUUMSCHMELZE T60004-L2063-W627
VACUUMSCHMELZE T60004-L2063-W721
VACUUMSCHMELZE T60004-L2080-W628
VACUUMSCHMELZE T60004-L2080-W722
VACUUMSCHMELZE T60004-L2100-W629
VACUUMSCHMELZE T60004-L2100-W723
VACUUMSCHMELZE T60004-L2130-W567
VACUUMSCHMELZE T60004-L2130-W630
VACUUMSCHMELZE T60004-L2130-W587
VACUUMSCHMELZE T60004-L2160-W631
VACUUMSCHMELZE T60004-L2160-W720
VACUUMSCHMELZE T60004-L2194-V105
VACUUMSCHMELZE T60004-L2194-W908
VACUUMSCHMELZE T60404-N4644-X052
VACUUMSCHMELZE T60004-L2016-W620
VACUUMSCHMELZE T60004-L2016-W619
VACUUMSCHMELZE T60004-L2022-W867
VACUUMSCHMELZE T60004-L2025-W622
VACUUMSCHMELZE T60004-L2025-W621
VACUUMSCHMELZE T60004-L2030-W676
VACUUMSCHMELZE T60004-L2030-W911
VACUUMSCHMELZE T60004-L2040-W624

VACUUMSCHMELZE差动电流传感器L2016，VACUUMSCHMELZE (VAC)公司成立于1923年，是全球高性能磁性材料及器件生产商的导者。从软磁产品到世界上磁性强的永磁产品，VACUUMSCHMELZE是全球屈指可数的可以给客户提供整套磁性技术方案的跨国公司之一。产品涵盖半成品材料及其零部件、元器件及其集成系统，产品被广泛应用于电力电子及电子工程领域。
