德国VACUUMSCHMELZ闭环电流传感器选型指导

高轲 QQ：2850590595   手机：18518179343 电话：010-64717020-172 传真：010-84786709-666 邮件：sales62@handelsen.cn

一、VAC闭环电流传感器的功能原理：

要测量的电流I P在软磁芯中产生磁通。传感器电子装置通过补偿电流IS产生相反方向的磁通，并将磁通之和控制为零。这是通过位于芯气隙中的磁场探头完成的。在高于几千赫兹的频率下，由初级绕组，磁芯和次级绕组组成的磁系统独立于电子设备用作电流互感器。

当前形状

通常，在功率电子设备中要测量的工作电流是直流电或交流电，其振幅高达100 Hz。它们被功率半导体的开关电流所叠加，这些开关电流达到一位至两位数的kHz范围，并且谐波高达三位的范围。它们的幅度明显较低。我们的电流传感器专为此类电流而设计。如果高频分量的幅度久更大，则可能会导致传感器芯过热。因此，除了要测量的电流水平外，其形状还对损耗以及传感器的发热有影响。

具有初级开口的电流传感器中初级导体的位置

磁探针在不同传感器系列中的位置

在补偿传感器中，由一次电产生的磁通量在传感器芯中被检测到，并由同样大的反极性磁通量进行补偿。尽管我们的传感器在磁设计上非常坚固，但是此测量原理的佳功能并不完全独立于磁路中导体的位置，也不完全独立于外部载流导体相对于磁路和零位的位置场探头传感器。电流的幅度和频率也很重要。由此产生的影响会影响传感器的动态特性，高水平的测量精度以及可能产生的热量。如果将导体穿过传感器开口居中放置，并且电流传感器周围的附近区域没有载有大电流的导体，则可以达到佳效果。可根据要求提供更多信息。

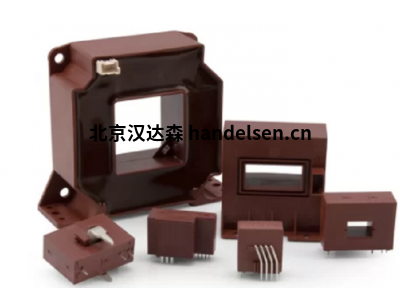

闭环电流传感器采用VAC发明的磁探头作为零场检测器，可实现高的精度。VAC电流传感器覆盖1.5 A至1,500 A之间的额定电流。

二、产品优点：

上升时间短

高精度0.4至0.7％

频率范围DC至200 kHz

在整个温度范围内没有温度漂移

UL认证

性能优于带霍尔元件的传感器

三、产品应用：

驱动变频器

光伏逆变器

风力发电机

电动汽车充电站

焊接逆变器

开关电源

机器人技术

四、一般特征

闭环电流传感器

电源电压和输出变量 单极性+5 V：

电压输出

双极性±12 V，±15 V或±24 V：

电流输出

高 环境温度 +85°C *

频率范围 直流至200 kHz *

高 错误（@I PN，rms @ R T） ≤0.7％

五、品牌简介

VACUUMSCHMELZE (VAC)公司成立于1923年，是全球高性能磁性材料及器件生产商的导者。从软磁产品到世界上磁性强的永磁产品，VACUUMSCHMELZE是全球屈指可数的可以给客户提供整套磁性技术方案的跨国公司之一。产品涵盖半成品材料及其零部件、元器件及其集成系统，产品被广泛应用于电力电子及电子工程领域。

六、产品分类

德国VACUUMSCHMELZE电感式传感器、VACUUMSCHMELZE电流传感器、VACUUMSCHMELZE、VACUUMSCHMELZE铁芯、VACUUMSCHMELZE环型铁芯、VACUUMSCHMELZE磁铁、VACUUMSCHMELZE永磁系统

七、产品型号

VACUUMSCHMELZE T60004-L2016-W620

VACUUMSCHMELZE T60004-L2016-W619

VACUUMSCHMELZE T60004-L2022-W867

VACUUMSCHMELZE T60004-L2025-W622

VACUUMSCHMELZE T60004-L2025-W621

VACUUMSCHMELZE T60004-L2030-W676

VACUUMSCHMELZE T60004-L2030-W911

VACUUMSCHMELZE T60004-L2040-W624

VACUUMSCHMELZE T60004-L2040-W623

VACUUMSCHMELZE T60004-L2045-W886

VACUUMSCHMELZE T60004-L2050-W626

VACUUMSCHMELZE T60004-L2050-W625

VACUUMSCHMELZE T60004-L2063-W627

VACUUMSCHMELZE T60004-L2063-W721

VACUUMSCHMELZE T60004-L2080-W628

VACUUMSCHMELZE T60004-L2080-W722

VACUUMSCHMELZE T60004-L2100-W629

VACUUMSCHMELZE T60004-L2100-W723

VACUUMSCHMELZE T60004-L2130-W567

VACUUMSCHMELZE T60004-L2130-W630

VACUUMSCHMELZE T60004-L2130-W587

VACUUMSCHMELZE T60004-L2160-W631

VACUUMSCHMELZE T60004-L2160-W720

VACUUMSCHMELZE T60004-L2194-V105

VACUUMSCHMELZE T60004-L2194-W908

VACUUMSCHMELZE T60404-N4644-X052

VACUUMSCHMELZE T60004-L2016-W620

VACUUMSCHMELZE T60004-L2016-W619

VACUUMSCHMELZE T60004-L2022-W867

VACUUMSCHMELZE T60004-L2025-W622

VACUUMSCHMELZE T60004-L2025-W621

VACUUMSCHMELZE T60004-L2030-W676

VACUUMSCHMELZE T60004-L2030-W911

VACUUMSCHMELZE T60004-L2040-W624

我们的产品涵盖半成品材料及其零部件，元器 件及其集成系统，产品被广泛应用于电力电子及电子工程领域。从软磁产品到世界上磁性强的永磁产品，VACUUMSCHMELZE是全球屈指可数的可以给客户提供整套磁性技术方案的跨国公司之一。

今天的 VAC 已经拥有超过3000 名员工，我们的分支结构（ 包括生产和销售）遍布在全世界40 多个国家，其年均销售额约为3亿欧元。早在1923年，我们就成为shou家将真空条件下合金熔炼的金属 加工工艺引入工业生产的公司，VACUUMSCHMELZE的命名也是由此而来。与此同时, 我们的公司也不断发展壮大成为一家国际化的企业

补偿电流的大小和形状对应于一次电流除以二次绕组的匝数。可以从测量电阻得出电压。闭环电流传感器的主要优点是测量精度高，上升时间短和带宽大。带有磁探针的VAC闭环传感器在整个应用温度范围内的精度都比带有霍尔元件的VAC闭环传感器更高。

德国VACUUMSCHMELZ闭环电流传感器选型指导，有关选型及规格确定情况，欢迎垂询汉达森品牌专员高轲。
